Серия BOL-MB

BOL-MB-AV

Однонаправленные ввинчиваемые уровни

для винтового крепления, технополимер

Без пружин и винтов

Таблица (PDF)

Исполнения серии BOL-MB

BOL-MB-AV

Однонаправленные ввинчиваемые уровни

для винтового крепления, технополимер

BOL-MB-JV

Однонаправленные ввинчиваемые уровни

для винтового крепления, технополимер

BOL-MB-AV

Таблица моделей — Однонаправленные ввинчиваемые уровни

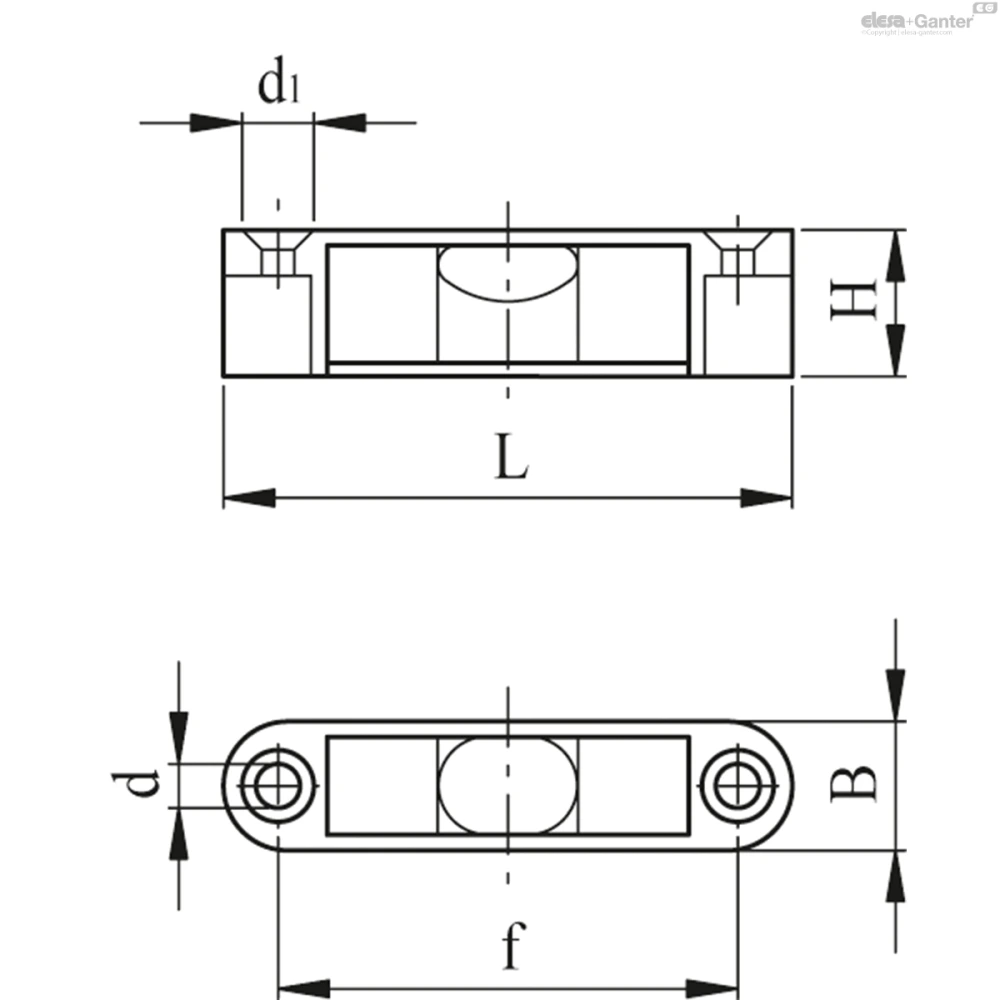

Артикул	Описание	d	d₁	L	H	A	f	Вес (г)	В корзину
438151	BOL-MB-56-G-31-AV	4.2	7.4	56	15	15	42.5	8
438161	BOL-MB-87-G-31-AV	4.2	7.4	87	16	17	69	12

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Поликарбонат (PC).

Корпус, заполненный жидкостью

Полиметилметакрилат (PMMA).

Контрастная жидкость

Прозрачная зелёного цвета, устойчивая к УФ-излучению.

Чувствительность ввинчиваемых уровней

Движение пузырька на 2 мм для наклона корпуса на 31 угловую минуту по отношению к горизонтальной поверхности.

Стандартные исполнения

BOL-MB-AV: без пружин и винтов, для неподвижного крепления.

BOL-MB-JV: с пружинами из пружинной стали и самонарезающими винтами из оцинкованной стали, для регулируемого крепления.

Общая информация

Особенности и области применения

Уровни BOL-MB используются для регулировки горизонтальности зажимных приспособлений, машин, приборов, оборудования и инструментов.

Прозрачный корпус из ударопрочного поликарбоната позволяет наблюдать расположение пузырька по центру или по бокам.

Положение пузырька говорит об угле наклона по отношению к оси пузырька уровня.

Для получения двунаправленного выравнивания необходимо использовать два уровня с регулировочными винтами под углом 90 градусов.

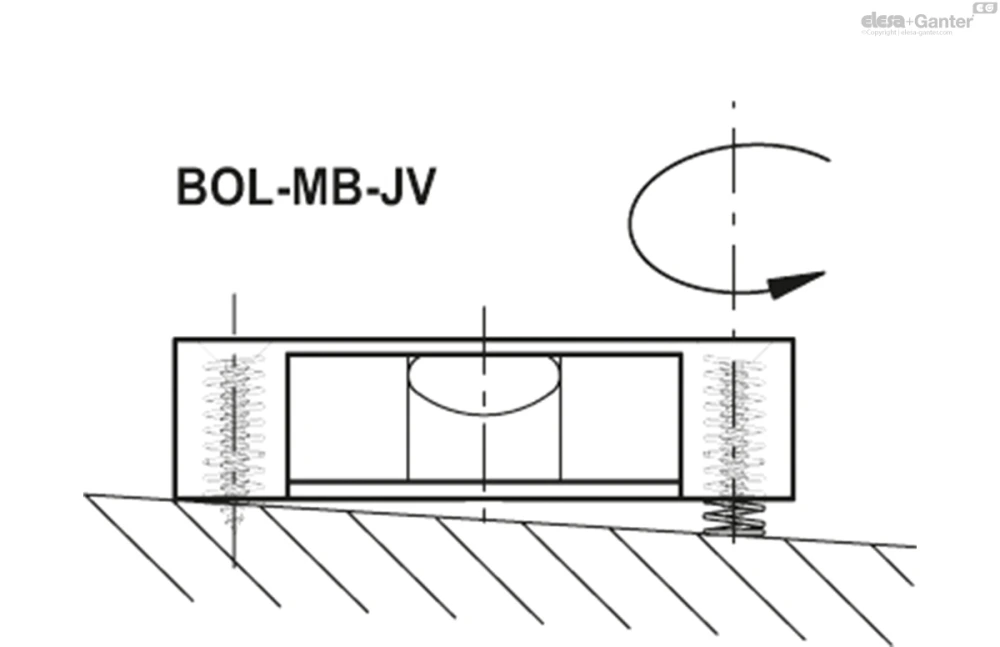

Расположение уровней BOL-JV регулируется пользователем в зависимости от монтажной поверхности за счёт использования пружин, которые могут регулироваться путём затягивания винтов.
