Серия BOL-MF
BOL-MF
Круглый уровень
с монтажным фланцем
Круглый уровень
Изображения

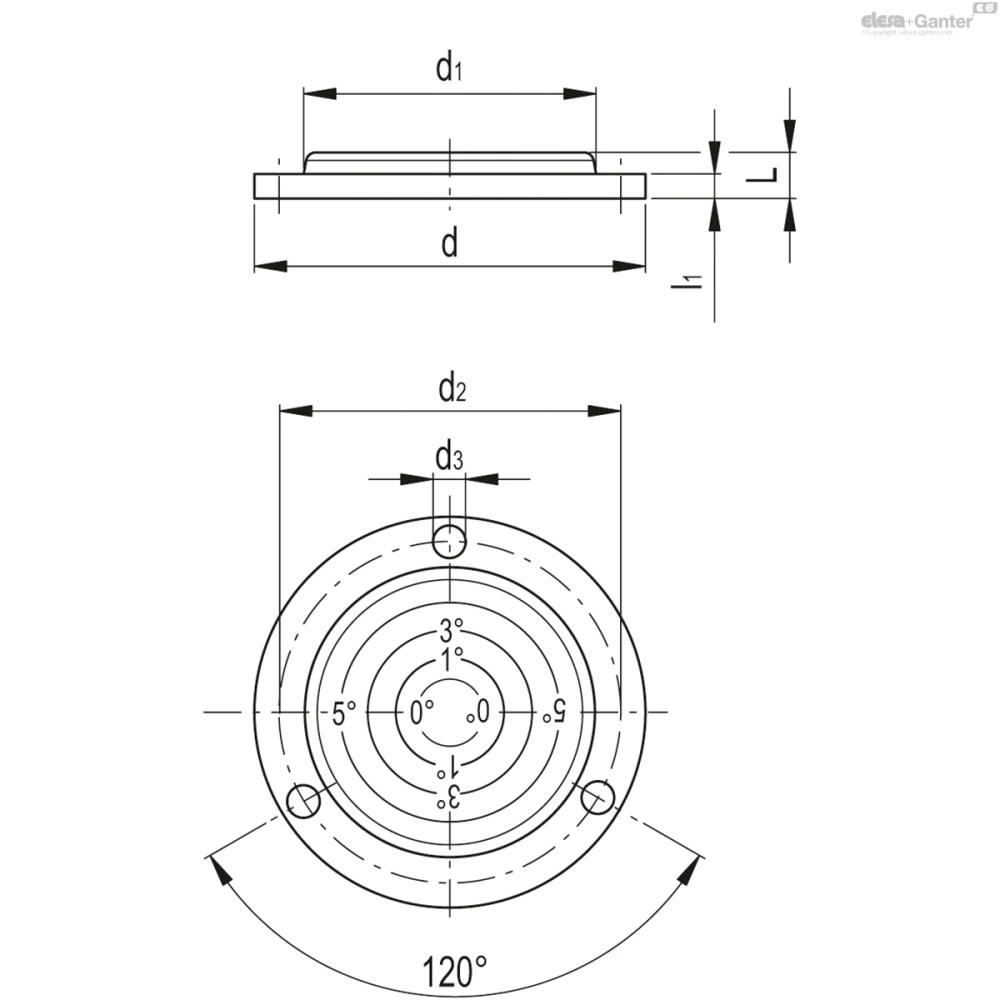

Схемы
BOL-MF
Таблица моделей — Круглый уровень
| Артикул | Описание |
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| 438011 | BOL-MF-ACR-55-K-D5 | 55 | 40 | 47.5 | 4.5 | 10 | 4 | 19 | |
| 438016 | BOL-MF-ACR-80-K-D3 | 80 | 63 | 71.5 | 4.5 | 11.7 | 6 | 53 | |
| 438021 | BOL-MF-ACR-80-K-D5 | 80 | 63 | 71.5 | 4.5 | 11.7 | 6 | 53 | |
| 438026 | BOL-MF-ACR-100-K-D3 | 100 | 75 | 87 | 5.5 | 14.2 | 7 | 94 | |
| 438031 | BOL-MF-ACR-100-K-D5 | 100 | 75 | 87 | 5.5 | 13.7 | 7 | 94 | |
| 438036 | BOL-MF-ACR-100-K-D10 | 100 | 75 | 87 | 5.5 | 13.7 | 7 | 96 |
Основные характеристики
Материал
Полиметилметакрилат (PMMA).
Контрастная жидкость
Без цвета.
Диапазон круглого уровня
D3: 3 градуса на полную шкалу.
D5: 5 градусов на полную шкалу.
D10: 10 градусов на полную шкалу.
Общая информация
Особенности и области применения
Уровни BOL-MF используются для регулировки горизонтальности подъёмного оборудования, машин и приборов.
Выравнивание по отношению к опорной плоскости достигается, когда пузырёк располагается посередине линий разметки.
Материал, используемый для изготовления круглого уровня, обеспечивает хорошую видимость через стекло.
Жидкость, содержащаяся в уровне, характеризуется низким поверхностным напряжением и плотностью, оптимизированной для использования также на подъёмных платформах.
Аксессуары
Специальные исполнения доступны по запросу
Контрастная жидкость разных цветов.
