Серия GN 223
GN 223-B
Рычаги управления
Сталь
Без шпоночного паза
Исполнения серии GN 223
Изображения

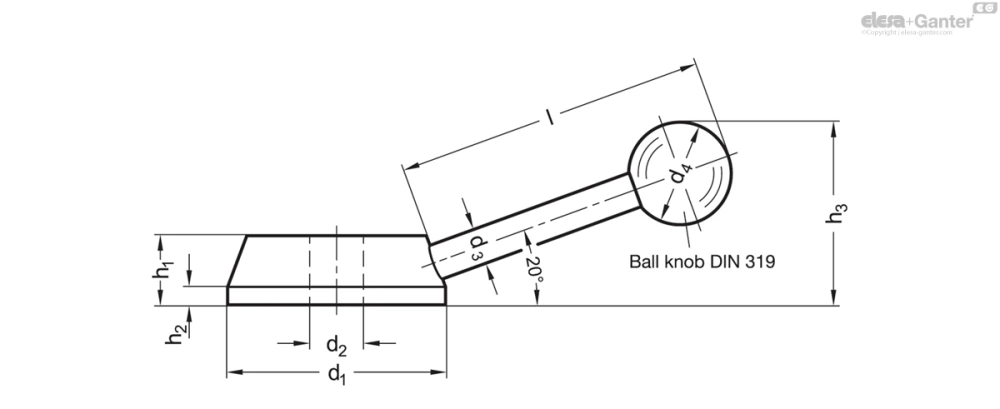

Схемы
GN 223-B
Таблица моделей — Рычаги управления
| Артикул |
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| GN 223-25-B8 | 25 | B 8 | 6 | 16 | 14 | 5 | 35 | 45 | 45 | |
| GN 223-32-B10 | 32 | B 10 | 8 | 20 | 18 | 6.5 | 48 | 62 | 103 | |
| GN 223-40-B12 | 40 | B 12 | 10 | 30 | 22 | 8.5 | 77 | 95 | 214 | |
| GN 223-52-B16 | 52 | B 16 | 14 | 40 | 28 | 11 | 96 | 136 | 500 |
Характеристики
Коды отверстий
- Вариант исполнения B: без шпоночного паза
- Вариант исполнения K: со шпоночным пазом DIN 6885-1 P9
- Вариант исполнения V: с квадратным отверстием DIN 79
Втулка / вал
Сталь
Чернение
Шарообразная ручка DIN 319
Пластик, фенольный полимер (PF)
Чёрный цвет, глянцевая отделка
Техническая информация
