Серия GN 213
GN 213-V
Револьверные рычаги
Сталь
С квадратным отверстием DIN 79
Исполнения серии GN 213
Изображения

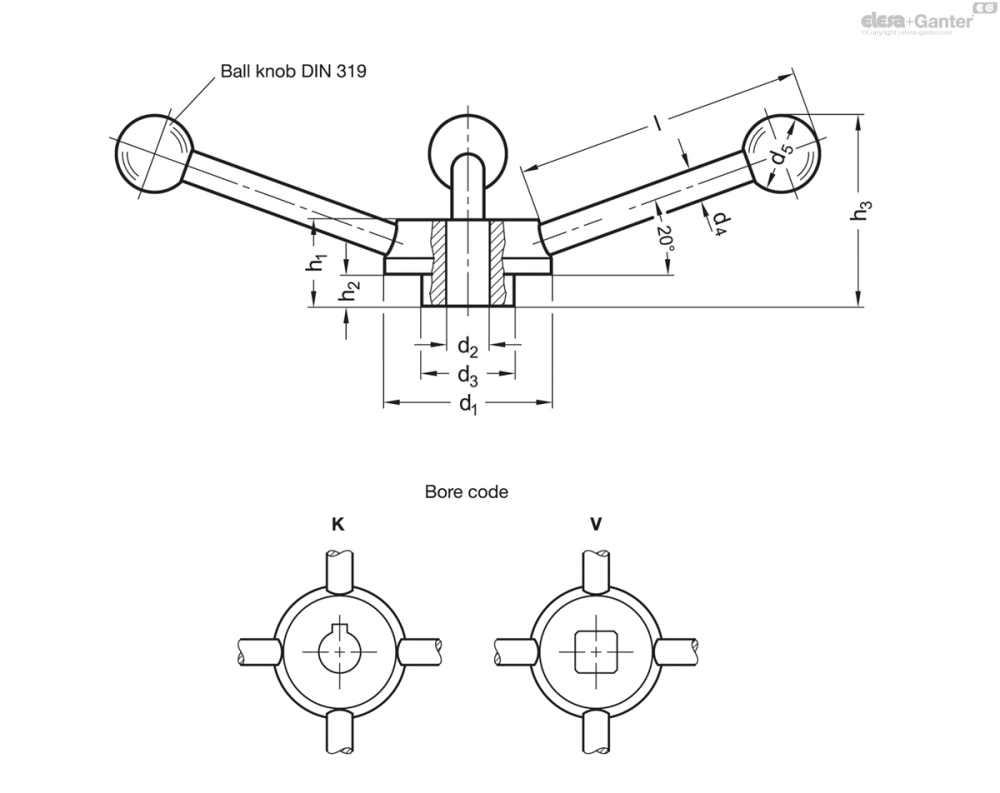

Схемы
GN 213-V
Таблица моделей — Револьверные рычаги
| Артикул |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 213-50-V12 | 50 | V 12 | 28 | 8 | 20 | 26 | 9 | 53 | 82 | 375 | |
| GN 213-55-V14 | 55 | V 14 | 30 | 10 | 25 | 28 | 10 | 61 | 96 | 536 | |
| GN 213-60-V15 | 60 | V 15 | 32 | 10 | 25 | 30 | 11 | 64 | 96 | 586 | |
| GN 213-65-V16 | 65 | V 16 | 35 | 12 | 30 | 32 | 12 | 71 | 110 | 833 | |
| GN 213-72-V18 | 72 | V 18 | 40 | 12 | 32 | 36 | 14 | 80 | 124 | 1087 | |
| GN 213-80-V20 | 80 | V 20 | 44 | 14 | 35 | 40 | 16 | 89 | 138 | 1517 | |
| GN 213-100-V24 | 100 | V 24 | 54 | 16 | 40 | 52 | 24 | 113 | 170 | 2769 |
Характеристики
Коды отверстий
- Вариант исполнения B: без шпоночного паза
- Вариант исполнения K: со шпоночным пазом DIN 6885-1 P9
- Вариант исполнения V: с квадратным отверстием DIN 79
Втулка / вал
Сталь
Чернение
Шарообразная ручка DIN 319
Пластик, фенольный полимер (PF)
Чёрный цвет, глянцевая отделка
Техническая информация
