Серия GN 213
GN 213-B
Револьверные рычаги
Сталь
Без шпоночного паза
Исполнения серии GN 213
Изображения

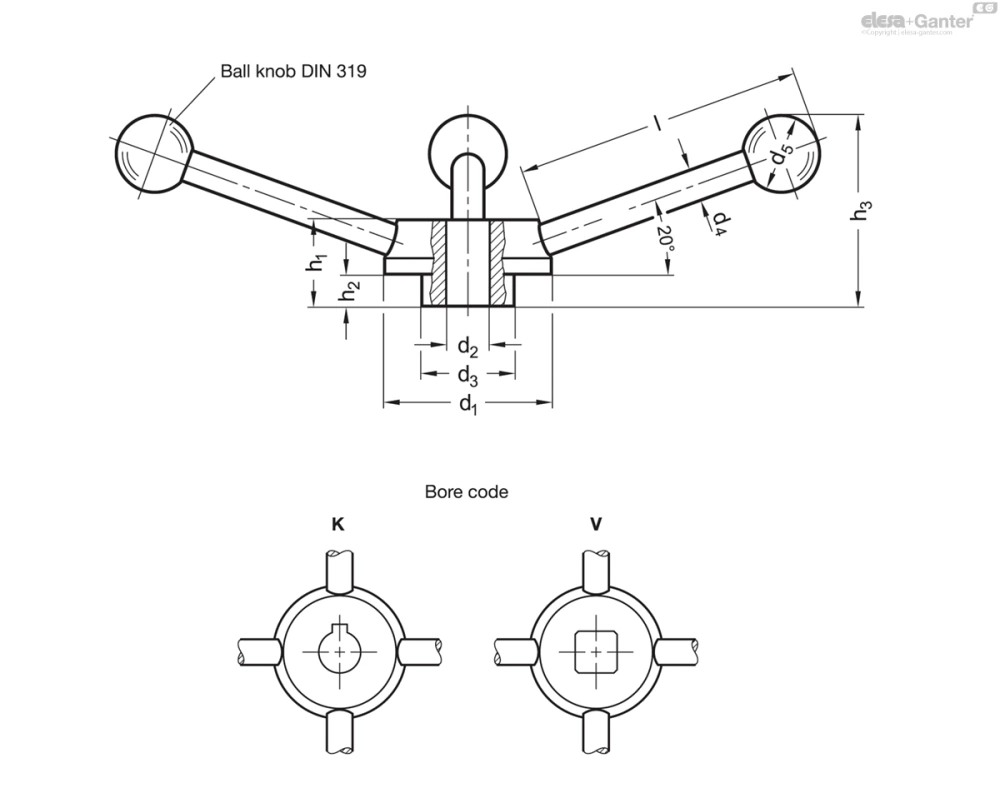

Схемы
GN 213-B
Таблица моделей — Револьверные рычаги
| Артикул |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 213-50-B12 | 50 | B 12 | 28 | 8 | 20 | 26 | 9 | 53 | 82 | 382 | |
| GN 213-55-B14 | 55 | B 14 | 30 | 10 | 25 | 28 | 10 | 61 | 96 | 544 | |
| GN 213-60-B15 | 60 | B 15 | 32 | 10 | 25 | 30 | 11 | 64 | 96 | 633 | |
| GN 213-65-B16 | 65 | B 16 | 35 | 12 | 30 | 32 | 12 | 71 | 110 | 900 | |
| GN 213-72-B18 | 72 | B 18 | 40 | 12 | 32 | 36 | 14 | 80 | 124 | 1097 | |
| GN 213-80-B20 | 80 | B 20 | 44 | 14 | 35 | 40 | 16 | 89 | 138 | 1531 | |
| GN 213-100-B24 | 100 | B 24 | 54 | 16 | 40 | 52 | 24 | 113 | 170 | 2781 |
Характеристики
Коды отверстий
- Вариант исполнения B: без шпоночного паза
- Вариант исполнения K: со шпоночным пазом DIN 6885-1 P9
- Вариант исполнения V: с квадратным отверстием DIN 79
Втулка / вал
Сталь
Чернение
Шарообразная ручка DIN 319
Пластик, фенольный полимер (PF)
Чёрный цвет, глянцевая отделка
Техническая информация
