Серия ETK.

ETK.

Трехлопастный маховик

Технополимер

Трехлопастный маховик

__logo__ERGO__ Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). __logo__IF2011__ Технополимер на основе полипропилена Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Изображения

ETK. — Трехлопастный маховик ETK. — Трехлопастный маховик ETK. — Трехлопастный маховик ETK. — Трехлопастный маховик ETK. — Трехлопастный маховик ETK. — Трехлопастный маховик ETK. — Трехлопастный маховик

Схемы

Схема ETK. Схема ETK.

ETK.

Таблица моделей — Трехлопастный маховик

Артикул Описание D dH7 L A d1 d2 d4 d5 h h1 l H R C#[Nm] L# [J] Вес (г) В корзину
207731-C1 ETK.400+I.631 A-20-C1 400 20 54 28 35 33 80 70 38 14 12 65 178 320 18 980
207731-C2 ETK.400+I.631 A-20-C2 400 20 54 28 35 33 80 70 38 14 12 65 178 320 18 980
207731-C3 ETK.400+I.631 A-20-C3 400 20 54 28 35 33 80 70 38 14 12 65 178 320 18 980
207731-C4 ETK.400+I.631 A-20-C4 400 20 54 28 35 33 80 70 38 14 12 65 178 320 18 980
207731-C5 ETK.400+I.631 A-20-C5 400 20 54 28 35 33 80 70 38 14 12 65 178 320 18 980
207731-C6 ETK.400+I.631 A-20-C6 400 20 54 28 35 33 80 70 38 14 12 65 178 320 18 980
3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полипропилена (PP), армированный стекловолокном, черный цвет, матовая отделка.

Колпачок втулки

  • ECB.I: tехнополимер на основе полиэстера (РВТ) в палитре цветов Elecolors, глянцевая поверхность, пресс-сборка. Входит в комплект поставки.

Доступны также в качестве аксессуара, продаваемого отдельно (см. таблицу).

Стандартное исполнение

Втулка из воронёной стали, развёрнутое отверстие H7.

Вращающаяся ручка I.631+x  из технополимера, несъемная.

Другие исполнения

Специальные исполнения доступны по запросу

Втулки с отверстием и шпоночным пазом в соответствии с DIN 6885/1 допуск P9.

Для того, чтобы заказать маховик со шпоночным пазом, необходимо добавить индекс -K после кода и описания (т.е. 207731-K- ETK.400+I A-20-K-).

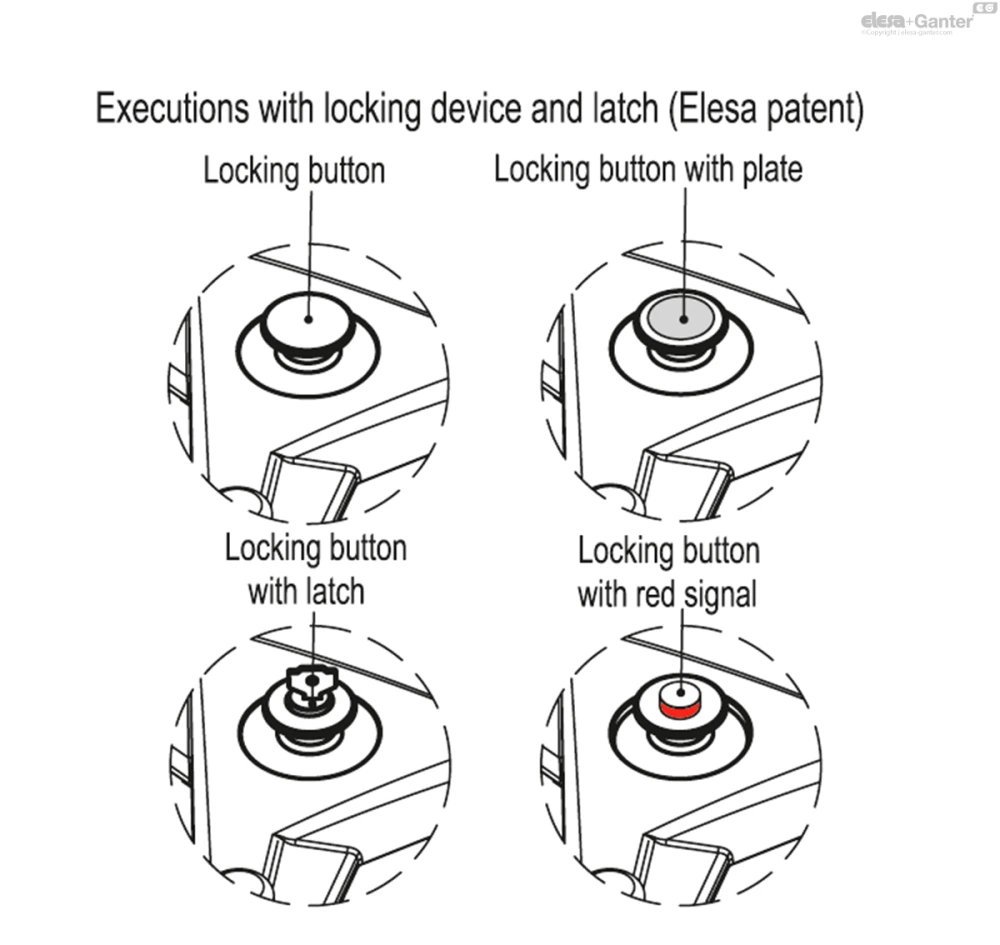

При условии заказа достаточного количества: исполнение с запирающим устройством (патент Elesa).

Трехлопастные маховики могут быть брендированы логотипом или специальной графикой (тампонная печать). Маховики и ручки также могут поставляться в специальном цветном технополимере.

ACC_ETK_RU

Аксессуары по запросу

Аксессуары по запросу

  • GN 184: oсевая удерживающая шайба из стали, покрытая чёрной оксидной пленкой..
  • ECB.I: крышка из технополимера на основе полиэстера (PBT), цветовая палитра Elecolors, глянцевая отделка, сборка путём плотной посадки (см. таблицу).

Общая информация

Эргономичность и удобство в использовании

Три равноудаленные ручки (120°) обеспечивают идеальный захват и простоту использования, в том числе для людей с ограниченными возможностями. Компактный эргономичный дизайн, скругленная форма, отсутствие полостей, обеспечивают превосходный уровень безопасности во время эксплуатации маховиков EYK.

Вопрос о продукции

Спросите о серии ETK. — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

EYK. — Трехлопастный маховик

EYK.

Трехлопастный маховик

Технополимер

Трехлопастный маховик
GN 213-B — Револьверные рычаги

GN 213-B

Револьверные рычаги

Сталь

Без шпоночного паза
GN 213-K — Револьверные рычаги

GN 213-K

Револьверные рычаги

Сталь

Со шпоночным пазом DIN 6885-1 P9
GN 213-V — Револьверные рычаги

GN 213-V

Револьверные рычаги

Сталь

С квадратным отверстием DIN 79
VBR.2 — Маховик двухрычажный

VBR.2

Маховик двухрычажный

Технополимер и сталь

Маховик двухрычажный
VBR.4 — Маховик с четырьмя рычагами

VBR.4

Маховик с четырьмя рычагами

Технополимер и сталь

Маховик с четырьмя рычагами

Артикул модели

ETK. — Трехлопастный маховик

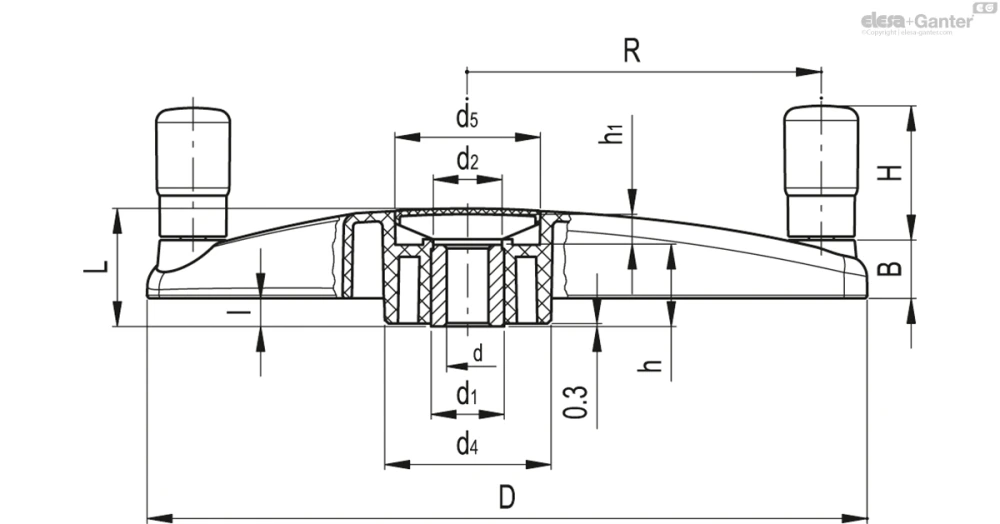

Чертёж ETK. Чертёж ETK.
