Серия GN 164
GN-164
Кольцевые шкалы
Сталь
Матовая хромированная поверхность
Исполнения серии GN 164
Изображения
Схемы

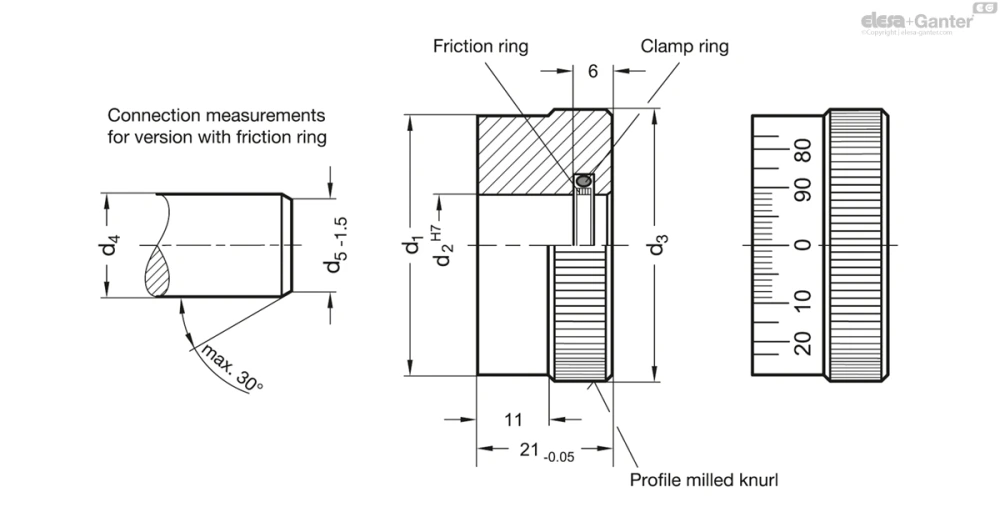

GN-164
Таблица моделей — Кольцевые шкалы
| Артикул |
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|
| GN 164-30-B12-MCR | 30 | 12 | 31.7 | 12 | 10.5 | 98 | |
| GN 164-30-B12-MCRS | 30 | 12 | 31.7 | 12 | 10.5 | 98 | |
| GN 164-30-R12-MCR | 30 | 12 | 31.7 | 12 | 10.5 | 100 | |
| GN 164-30-R12-MCRS | 30 | 12 | 31.7 | 12 | 10.5 | 100 | |
| GN 164-30-B14-MCR | 30 | 14 | 31.7 | 14 | 10.5 | 90 | |
| GN 164-30-B14-MCRS | 30 | 14 | 31.7 | 14 | 10.5 | 90 | |
| GN 164-30-R14-MCR | 30 | 14 | 31.7 | 14 | 10.5 | 92 | |
| GN 164-30-R14-MCRS | 30 | 14 | 31.7 | 14 | 10.5 | 92 | |
| GN 164-40-B14-MCR | 40 | 14 | 41.3 | 14 | 12.5 | 180 | |
| GN 164-40-B14-MCRS | 40 | 14 | 41.3 | 14 | 12.5 | 180 | |
| GN 164-40-R14-MCR | 40 | 14 | 41.3 | 14 | 12.5 | 182 | |
| GN 164-40-R14-MCRS | 40 | 14 | 41.3 | 14 | 12.5 | 162 | |
| GN 164-40-B16-MCR | 40 | 16 | 41.3 | 16 | 12.5 | 172 | |
| GN 164-40-B16-MCRS | 40 | 16 | 41.3 | 16 | 12.5 | 172 | |
| GN 164-40-R16-MCR | 40 | 16 | 41.3 | 16 | 12.5 | 174 | |
| GN 164-40-R16-MCRS | 40 | 16 | 41.3 | 16 | 12.5 | 174 | |
| GN 164-50-B16-MCR | 50 | 16 | 51.8 | 16 | 14.5 | 292 | |
| GN 164-50-B16-MCRS | 50 | 16 | 51.8 | 16 | 14.5 | 292 | |
| GN 164-50-R16-MCR | 50 | 16 | 51.8 | 16 | 14.5 | 320 | |
| GN 164-50-R16-MCRS | 50 | 16 | 51.8 | 16 | 14.5 | 293 | |
| GN 164-50-B18-MCR | 50 | 18 | 51.8 | 18 | 14.5 | 281 | |
| GN 164-50-B18-MCRS | 50 | 18 | 51.8 | 18 | 14.5 | 281 | |
| GN 164-50-R18-MCR | 50 | 18 | 51.8 | 18 | 14.5 | 283 | |
| GN 164-50-R18-MCRS | 50 | 18 | 51.8 | 18 | 14.5 | 283 | |
| GN 164-60-B18-MCR | 60 | 18 | 61.4 | 18 | 16.5 | 422 | |
| GN 164-60-B18-MCRS | 60 | 18 | 61.4 | 18 | 16.5 | 422 | |
| GN 164-60-R18-MCR | 60 | 18 | 61.4 | 18 | 16.5 | 424 | |
| GN 164-60-R18-MCRS | 60 | 18 | 61.4 | 18 | 16.5 | 424 | |
| GN 164-60-B20-MCR | 60 | 20 | 61.4 | 20 | 16.5 | 413 | |
| GN 164-60-B20-MCRS | 60 | 20 | 61.4 | 20 | 16.5 | 413 | |
| GN 164-60-R20-MCR | 60 | 20 | 61.4 | 20 | 16.5 | 413 | |
| GN 164-60-R20-MCRS | 60 | 20 | 61.4 | 20 | 16.5 | 413 |
Характеристики
Типы
- Тип MCR: матовая хромированная поверхность
- Тип MCRS: матовая хромированная поверхность, стандартная шкала с делением 0...90, 100 делений согласно схеме шкалы d1/100 A RA 0-10 20...90/10
Код отверстия
- B: без фрикционного кольца
- R: с фрикционным кольцом
Кольцевая шкала
Сталь
- Накатка фрезерованная
- Опора шкалы d1, прошедшая прецизионное точение
- гладкая поверхность, без шкалы
- Матовая хромированная поверхность, без шкалы MCR
- Матовая хромированная поверхность, со стандартной шкалой MCRS
- С лазерной гравировкой шкалы, чёрная, со спуском
Зажимное кольцо
Резина
Фрикционное кольцо
Полиамид
Информация
Износостойкое фрикционное кольцо обеспечивает идеальное зацепление кольцевой шкалы при повторном выравнивании шпинделя. Кроме того, оно обеспечивает установку кольцевой шкалы на неподвижном валу.
Помимо стандартной шкалы (обозначение MCRS), кольцевые шкалы могут поставляться с любым типом делений. Рекомендуется использовать модель с матовой хромированной поверхностью (MCR) так, чтобы обеспечивалась видимая разница в цвете.
Для ознакомления с дизайном, положением и последовательностью нумерации см. схему для кольцевых шкал в бланке заказа «Как заказать градуировку»
По запросу
- Специальные деления (см. «Как заказать градуировку»)
Техническая информация
Вопрос о продукции
Спросите о серии GN-164 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
