Серия GN 1524
GN 1524-NI
Откидные болты
Сталь / нержавеющая сталь, с болтом с длинной резьбой
Нержавеющая сталь
Исполнения серии GN 1524
Изображения
Схемы

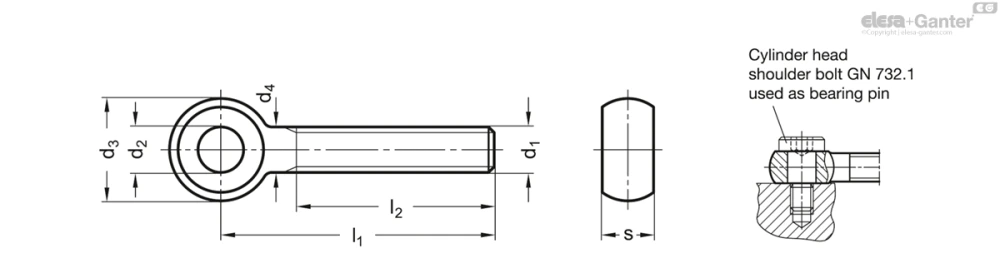

GN 1524-NI
Таблица моделей — Откидные болты
| Артикул |
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| GN 1524-M6-50-NI | M 6 | 50 | 40 | 6 | 12 | 8 | 6 | 10 | |
| GN 1524-M6-60-NI | M 6 | 60 | 40 | 6 | 12 | 8 | 6 | 15 | |
| GN 1524-M6-70-NI | M 6 | 70 | 40 | 6 | 12 | 8 | 6 | 2 | |
| GN 1524-M6-80-NI | M 6 | 80 | 40 | 6 | 12 | 8 | 6 | 20 | |
| GN 1524-M8-50-NI | M 8 | 50 | 40 | 8 | 16 | 10 | 8 | 24 | |
| GN 1524-M8-60-NI | M 8 | 60 | 45 | 8 | 16 | 10 | 8 | 25 | |
| GN 1524-M8-70-NI | M 8 | 70 | 45 | 8 | 16 | 10 | 8 | 30 | |
| GN 1524-M8-80-NI | M 8 | 80 | 45 | 8 | 16 | 10 | 8 | 35 | |
| GN 1524-M8-100-NI | M 8 | 100 | 45 | 8 | 16 | 10 | 8 | 30 | |
| GN 1524-M10-50-NI | M 10 | 50 | 38 | 10 | 20 | 12 | 10 | 35 | |
| GN 1524-M10-60-NI | M 10 | 60 | 46 | 10 | 20 | 12 | 10 | 40 | |
| GN 1524-M10-70-NI | M 10 | 70 | 50 | 10 | 20 | 12 | 10 | 48 | |
| GN 1524-M10-80-NI | M 10 | 80 | 50 | 10 | 20 | 12 | 10 | 55 | |
| GN 1524-M10-100-NI | M 10 | 100 | 50 | 10 | 20 | 12 | 10 | 66 | |
| GN 1524-M10-120-NI | M 10 | 120 | 50 | 10 | 20 | 12 | 10 | 75 | |
| GN 1524-M12-50-NI | M 12 | 50 | 35 | 12 | 25 | 14 | 12 | 60 | |
| GN 1524-M12-60-NI | M 12 | 60 | 42 | 12 | 25 | 14 | 12 | 70 | |
| GN 1524-M12-70-NI | M 12 | 70 | 52 | 12 | 25 | 14 | 12 | 75 | |
| GN 1524-M12-80-NI | M 12 | 80 | 60 | 12 | 25 | 14 | 12 | 85 | |
| GN 1524-M12-100-NI | M 12 | 100 | 60 | 12 | 25 | 14 | 12 | 100 | |
| GN 1524-M12-120-NI | M 12 | 120 | 60 | 12 | 25 | 14 | 12 | 115 | |
| GN 1524-M12-130-NI | M 12 | 130 | 60 | 12 | 25 | 14 | 12 | 125 | |
| GN 1524-M16-70-NI | M 16 | 70 | 49 | 16 | 32 | 18 | 16 | 140 | |
| GN 1524-M16-80-NI | M 16 | 80 | 59 | 16 | 32 | 18 | 16 | 158 | |
| GN 1524-M16-100-NI | M 16 | 100 | 77 | 16 | 32 | 18 | 16 | 180 | |
| GN 1524-M16-120-NI | M 16 | 120 | 80 | 16 | 32 | 18 | 16 | 210 | |
| GN 1524-M16-140-NI | M 16 | 140 | 80 | 16 | 32 | 18 | 16 | 245 | |
| GN 1524-M16-160-NI | M 16 | 160 | 80 | 16 | 32 | 18 | 16 | 270 | |
| GN 1524-M20-100-NI | M 20 | 100 | 75 | 20 | 40 | 22 | 20 | 300 | |
| GN 1524-M20-120-NI | M 20 | 120 | 95 | 20 | 40 | 22 | 20 | 346 | |
| GN 1524-M20-140-NI | M 20 | 140 | 100 | 20 | 40 | 22 | 20 | 390 | |
| GN 1524-M20-160-NI | M 20 | 160 | 100 | 20 | 40 | 22 | 20 | 438 |
Характеристики
Вариант исполнения из стали
- Класс прочности на разрыв 5.8
- обточка
- чернение
Вариант исполнения из нержавеющей стали NI
- AISI 303
- обточка
- матовая отделка, дробеструйная обработка
Информация
Откидные болты GN 1524 обладают большей длиной резьбовой части по сравнению с DIN 444 .
Ступенчатые болты с цилиндрической головкой GN 732 могут быть использованы в качестве цапф.GN 732 и могут использоваться для размеров M8, M10 и M12.
Техническая информация
