Внутренние ручки для шкафов

Цинк, литьё под давлением, для замков

Таблица (PDF)

GN 120.3

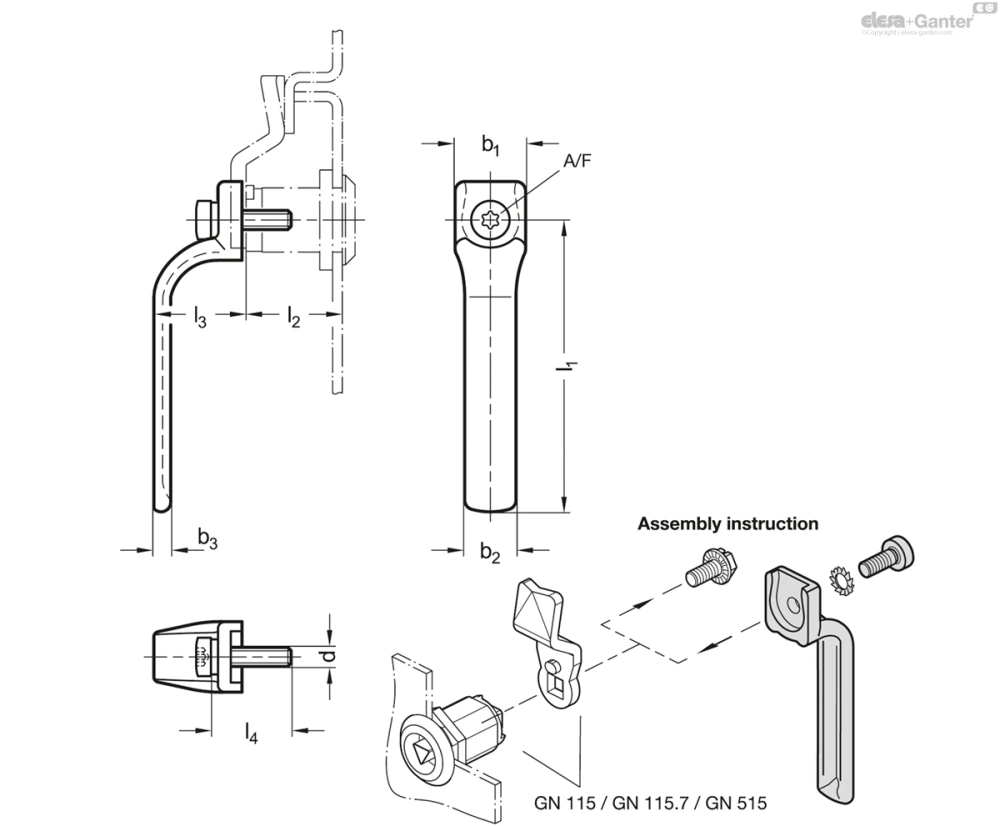

Таблица моделей — Внутренние ручки для шкафов

Артикул	l₁	l₂	b₁	b₂	b₃	d	l₃	l₄	A/F Torx	Подходит для (кроме запираемых типов)	Вес (г)
GN 120.3-ZD-90-18-SW	90	18	22	16	5	M 6	28	12	T30	GN 115 / GN 115.7	67
GN 120.3-ZD-90-18-RS	90	18	22	16	5	M 6	28	12	T30	GN 115 / GN 115.7	67
GN 120.3-ZD-90-30-SW	90	30	22	16	5	M 6	28	25	T30	GN 515	70
GN 120.3-ZD-90-30-RS	90	30	22	16	5	M 6	28	25	T30	GN 515	70
GN 120.3-ZD-90-40-SW	90	40	22	16	5	M 6	28	35	T30	GN 515	72
GN 120.3-ZD-90-40-RS	90	40	22	16	5	M 6	28	35	T30	GN 515	72
GN 120.3-ZD-90-50-SW	90	50	22	16	5	M 6	28	45	T30	GN 515	74
GN 120.3-ZD-90-50-RS	90	50	22	16	5	M 6	28	45	T30	GN 515	74
GN 120.3-ZD-90-60-SW	90	60	22	16	5	M 6	28	55	T30	GN 515	76
GN 120.3-ZD-90-60-RS	90	60	22	16	5	M 6	28	55	T30	GN 515	76

3D-модель Технические данные (PDF)

Характеристики

Цинк, литьё под давлением ZD

С пластиковым покрытием

черный цвет, RAL 9005, текстурированная отделка SW

красный цвет, RAL 3000, текстурированная отделка RS

Винт с полукруглой головкой и зубчатая шайба

Нержавеющая сталь AISI 304

Информация

Внутренние ручки для шкафов GN 120.3 обеспечивают открытие незапираемых замков в том числе и с обратной стороны. Это необходимо, например, для кожухов машин или отверстий для технического обслуживания.

Внутренняя ручка шкафа крепится к задней стороне замка с помощью прилагаемого в комплекте винта и зубчатой шайбы. Для этого необходимо снять с замка имеющийся винт.

Все совместимые замки перечислены в таблице. Для замков GN 115-IP и GN 115.7 длина корпуса всегда 18 мм.
