Серия GN 120.2
GN 120.2
Защитные направляющие пластины
для защелок GN 115, GN 115.7, GN 115.10
Защитные направляющие пластины
Изображения

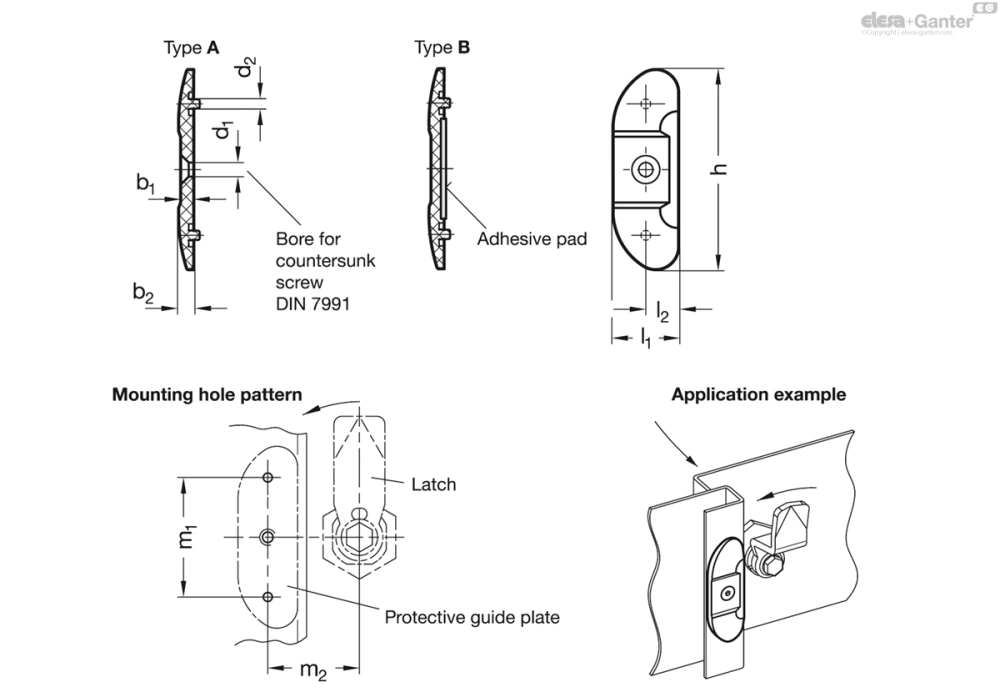

Схемы
GN 120.2
Таблица моделей — Защитные направляющие пластины
| Артикул | h | b1 | b2 | d1 | d2 | l1 | l2 | m1 | m2±2 |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 120.2-60-4-A-SW | 60 | 4 | 4.6 | M 4 | 3 | 20 | 10 | 40 | 35 | 7 | |
| GN 120.2-60-4-B-SW | 60 | 4 | 4.6 | M 4 | 3 | 20 | 10 | 40 | 35 | 6 |
Характеристики
Types
- Тип A: Монтаж с помощью винта с потайной головкой
- Тип B: крепление с помощью клейкой прокладки
Пластик (полиамид ПА)
черного цвета, матовое покрытие SW
Клейкая прокладка (только типа В)
Scotch-Mount ™ 4026
двухсторонняя,
с пенополиуретановой подложкой
Информация
Защитные направляющие пластины GN 120.2 применяются в сочетании с дверными замками, используя принцип трения. Они предназначены для недопущения механического повреждения поверхности вследствие трения от защелки, например, об слой антикоррозионной защиты на дверной раме.Также они предотвращают непреднамеренное открытие, фиксируя защелки в небольшой выемке в закрытом положении.
Если установочные выступы d | p | 2 | pp | не требуются, их можно легко снять с помощью плоскогубцев-бокорезов.
Защелки, которые могут использоваться вместе с защитными направляющими пластинами GN 120.2:
- Замки, запираемые GN 115-L
- Замки, не запираемые GN 115-NL
- Защелки с ключом GN 115-NL с ключом
- Замки с гигиеническими свойствами из нержавеющей стали GN 115-VH8
- Замки с U-образной ручкой GN 115.7
- Замки с утопленной ручкой GN 115.10
Техническая информация
