Крючковидные замки

Крючковидные замки GN 115.8-WOE-NL-SST-P с крючком и фиксатором в основном используются для раздвижных дверей и створок. Запирающее действие происходит в радиальном направлении к оси вращения, что обеспечивает широкое разнообразие различных применений.

Крючковидные замки GN 115.8-WOE-NL-SST-P поставляются со свободновисящим крючком.

• Крючковидные замки с другой длиной А крючка
• Крючок с другим поворотным радиусом R

• Обзор типов замков
• Классы защиты IP
• Характеристики пластика
• Характеристики нержавеющей стали

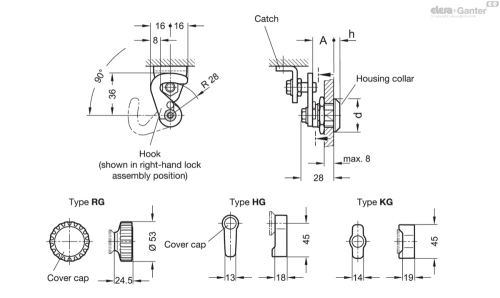

Для осуществления монтажа выполните отверстия в двери, крышке или люке, как показано на монтажном чертеже.

При серийном производстве требуемое монтажное отверстие в дверном полотне обычно выполняется пробивкой или лазерной обработкой.

Установочное отверстие также может быть создано путем сверления или фрезерования, как показано на схематических чертежах.

Для серий малых размеров и стальных листов толщиной менее 2 мм используется штамп GN 123 для листового металла.

Крючок может крепиться к замку только после установки корпуса замка в дверном полотне.

Болт кронштейна замка может быть перемещен по вертикали в пазу на ± 5 мм, что облегчает приспособление замка на месте установки.

В идеале при фиксации болт должен быть расположен на оси вращения, как показано. Боковое смещение в пределах 4 мм не ухудшает надлежащее функционирование.

Угол вращения крючка, как правило, ограничен 90°.

В зависимости от монтажа контактного штифта, поставляемого в разобранном виде, запирающее действие происходит при повороте влево или вправо.

Без контактного штифта крючок может вращаться на 360°.
