Серия GN 115.6
GN 115.6
Мини-замки из нержавеющей стали
Мини-замки из нержавеющей стали
Изображения

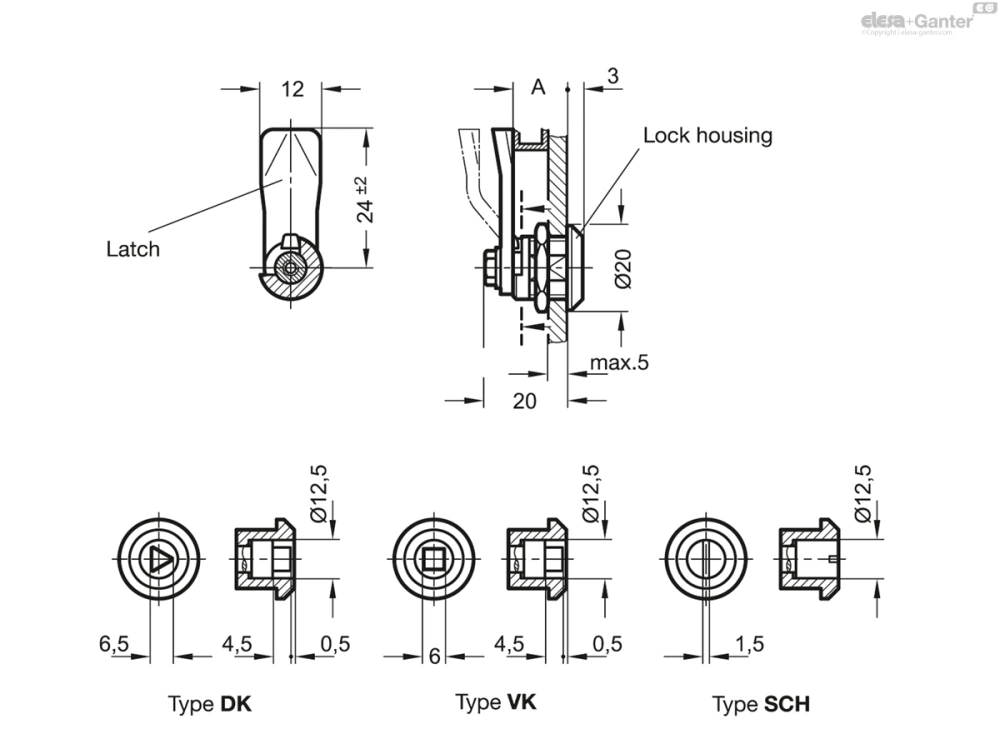

Схемы
GN 115.6
Таблица моделей — Мини-замки из нержавеющей стали
| Артикул |
|
|
В корзину |
|---|---|---|---|
| GN 115.6-DK-7,5 | 7.5 | 28 | |
| GN 115.6-DK-13,5 | 13.5 | 28 | |
| GN 115.6-DK-19,5 | 19.5 | 28 | |
| GN 115.6-SCH-7,5 | 7.5 | 30 | |
| GN 115.6-SCH-13,5 | 13.5 | 30 | |
| GN 115.6-SCH-19,5 | 19.5 | 30 | |
| GN 115.6-VK-7,5 | 7.5 | 28 | |
| GN 115.6-VK-13,5 | 13.5 | 28 | |
| GN 115.6-VK-19,5 | 19.5 | 28 |
Характеристики
Типы
- Тип DK: Эксплуатация с треугольным шпинделем (DK 6.5)
- Тип VK: Эксплуатация с квадратным шпинделем (VK 6)
- Тип SCH: Эксплуатация с пазом
Нержавеющая сталь AISI 303
Задвижка AISI 304
Класс защиты IP65
через прокладку корпуса и кольцевое уплотнение
Информация
Мини-замки GN 115.6 имеют меньшие размеры, чем замки GN 115.
Они закрываются поворотом, ограниченным 90°, который перемещает замок за дверную раму. Скосы замка облегчают закрывание двери.
Замки с различными рукоятками охватывают диапазон A от 7,5 до 19,5 мм.
В их стандартном исполнении, замки имеют одинаковый замок / одинаковый ключ.
Мини-замки GN 115.6 поставляются со свободно закрытым замком.
Техническая информация
Аксессуары
Инструкции по сборке и монтажу
Для монтажа установите диаметр отверстия в двери, как показано на схематическом чертеже.
Будучи установленным, замок проталкивается через проделанное отверстие насквозь.С обратной стороны надевается и прикручивается шестигранная гайка.
В серийном производстве диаметр монтажного отверстия в дверном полотне обычно создается пробивкой или лазерной обработкой.
Для серий малых размеров и стальных листов толщиной менее 2 мм используется штамп GN 123 для листового металла.
Диаметр установочного отверстия также может быть установлен путем сверления / фрезерования, как показано на схематических чертежах.
