Серия GN 1135

GN 1135-NI

Резьбовые подъёмные штифты

Сталь / нержавеющая сталь, самоблокирующиеся, с вращающимся хомутом

Нержавеющая сталь

Таблица (PDF)

Исполнения серии GN 1135

GN 1135-NI

Резьбовые подъёмные штифты

Сталь / нержавеющая сталь, самоблокирующиеся, с вращающимся хомутом

GN 1135-ST

Резьбовые подъёмные штифты

Сталь / нержавеющая сталь, самоблокирующиеся, с вращающимся хомутом

GN 1135-NI

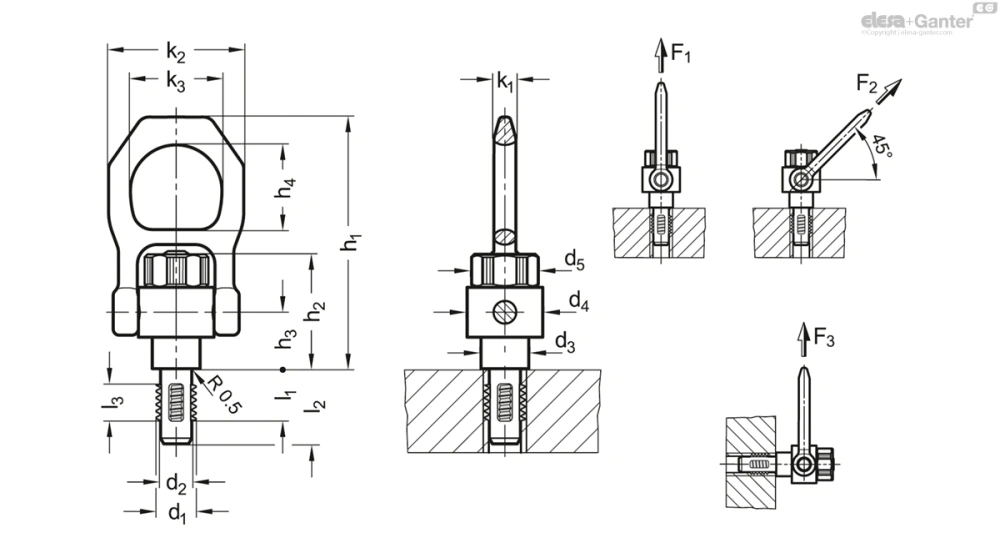

Таблица моделей — Резьбовые подъёмные штифты

Артикул	d₁	l₁	d₂-0.07	d₃	d₄	d₅	h₁	h₂	h₃	h₄	k₁	k₂	k₃	l₂	l₃	Макс. крутящий момент в Н·м	Номинальная нагрузка в кН F1	Номинальная нагрузка в кН F2	Номинальная нагрузка в кН F3	Вес (г)
GN 1135-M8-12-NI	M 8	12	6.62	20	38	33.5	123.7	54.9	25.7	42.5	11	68	46	17.8	8	2	2.1	0.9	0.8	612
GN 1135-M10-14-NI	M 10	14	8.35	20	38	33.5	123.7	54.9	25.7	42.5	11	68	46	20	10	2	3.9	1.5	1.5	698
GN 1135-M12-17-NI	M 12	17	10.07	20	38	33.5	123.7	54.9	25.7	42.5	11	68	46	24	12	2	6.2	2.5	2.3	623
GN 1135-M16-17-NI	M 16	17	13.8	20	38	33.5	123.7	54.9	25.7	42.5	11	68	46	24	12	2	8.4	4.5	4.2	708
GN 1135-M20-22-NI	M 20	22	17.25	35	59	50	167.5	73.7	36.5	55.6	15.5	102	70	30	17	3	16.6	7.7	5	1973

3D-модель Технические данные (PDF)

Характеристики

Сталь ST

Штифт, хомут

термообработанный, марганец-фосфатированный

Нержавеющая сталь NI

Штифт, AISI 630

дисперсно-упрочнённый

Хомут, AISI 316Ti

Резьбовые сегменты

Нержавеющая сталь AISI 630

дисперсно-упрочнённый

Нажимная кнопка

Алюминий, оранжевый цвет, анодированный

пружина

Нержавеющая сталь

Информация

Резьбовые подъёмные штифты GN 1135 представляют собой опорные элементы, рассчитанные на быстрое и простое использование. При нажатии кнопки управления происходит разблокирование резьбовых сегментов, что позволяет движение штифта по крепёжной резьбе. Это устраняет необходимость во времязатратном процессе завинчивания / вывинчивания, имеющем место в случае типового подъёмного механизма, например, рым-болтов.

При условии достаточной прочности материала для использования резьбовых подъёмных штифтов требуются только резьбовые отверстия, удовлетворяющие требованиям при проверке калибром.

Хомут вращается на 180°, полностью оборачивается вокруг штифта и всегда выравнивается в направлении нагрузки, не вызывая вращение штифта. Это предотвращает вывинчивание резьбового подъёмного штифта из резьбы и обеспечивает безопасный подъём детали. Предохранительная планка защищает кнопку от несанкционированного срабатывания.

Дальнейшие указания по применению представлены в инструкциях по эксплуатации, прилагающимся к каждому резьбовому подъёмному штифту
