Серия GN 1133
GN 1133-ST
Резьбовые подъёмные штифты
Сталь / нержавеющая сталь, самоблокирующийся
Сталь
Исполнения серии GN 1133
Изображения

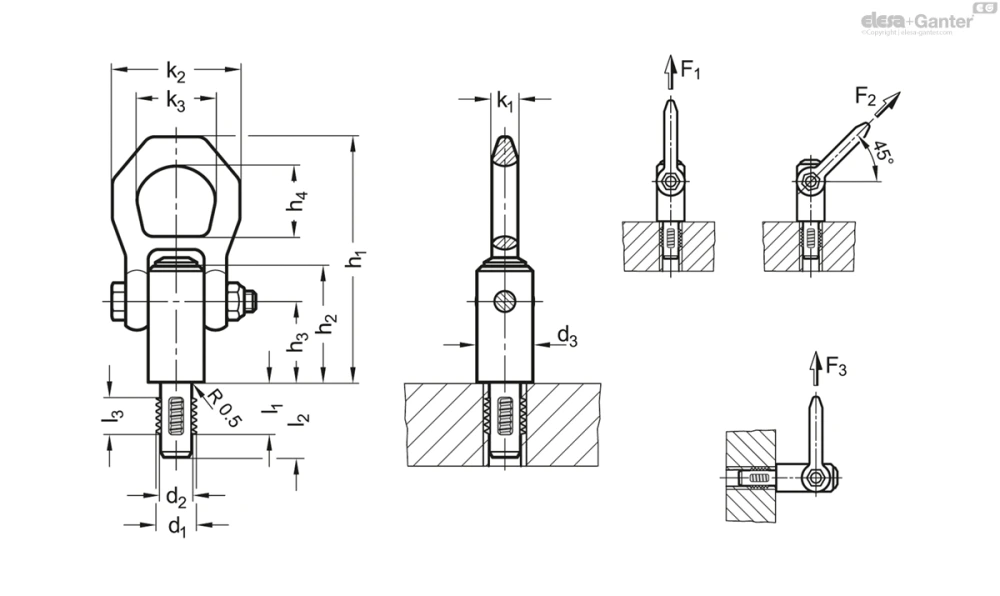

Схемы
GN 1133-ST
Таблица моделей — Резьбовые подъёмные штифты
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 1133-M8-12-ST | M 8 | 12 | 6.62 | 21.5 | 87.5 | 36 | 25.7 | 27 | 9.5 | 49 | 30 | 17.8 | 8 | 2.1 | 0.9 | 0.8 | 284 | |
| GN 1133-M10-14-ST | M 10 | 14 | 8.35 | 21.5 | 87.5 | 36 | 25.7 | 27 | 9.5 | 49 | 30 | 20 | 10 | 3.9 | 1.5 | 1.5 | 290 | |
| GN 1133-M12-17-ST | M 12 | 17 | 10.07 | 21.5 | 87.5 | 36 | 25.7 | 27 | 9.5 | 49 | 30 | 24 | 12 | 6.2 | 2.5 | 2.3 | 289 | |
| GN 1133-M16-17-ST | M 16 | 17 | 13.8 | 21.5 | 87.5 | 36 | 25.7 | 27 | 9.5 | 49 | 30 | 24 | 12 | 8.4 | 4.5 | 4.2 | 298 | |
| GN 1133-M20-22-ST | M 20 | 22 | 17.25 | 30 | 114 | 52 | 36.5 | 32.6 | 15 | 56 | 36 | 30 | 17 | 16.6 | 7.7 | 5 | 608 |
Характеристики
Сталь ST
- Штифт, хомут
- термообработанный, марганец-фосфатированный
Нержавеющая сталь NI
- Штифт, AISI 630
- дисперсно-упрочнённый
- Хомут, AISI 316Ti
Резьбовые сегменты
- Нержавеющая сталь AISI 630
- дисперсно-упрочнённый
Нажимная кнопка
Алюминий, оранжевый цвет, анодированный
пружина
Нержавеющая сталь
Информация
Резьбовые подъёмные штифты GN 1133 представляют собой опорные элементы, рассчитанные на быстрое и простое использование. При нажатии кнопки управления происходит разблокирование резьбовых сегментов, что позволяет движение штифта по крепёжной резьбе. Это устраняет необходимость во времязатратном процессе завинчивания / вывинчивания, имеющем место в случае типового подъёмного механизма, например, рым-болтов.
При условии достаточной прочности материала для использования резьбовых подъёмных штифтов требуются только резьбовые отверстия, удовлетворяющие требованиям при проверке калибром.
Хомут вращается на 180°, при этом планка безопасности защищает кнопку от несанкционированного срабатывания.
Дальнейшие указания по применению представлены в инструкциях по эксплуатации, прилагающимся к каждому резьбовому подъёмному штифту
