Серия GN 1132
GN 1132-12-35-M24-A
Удерживающие втулки
Удерживающие втулки
для подъёмных штифтов GN 1130
Цена и наличие — по запросу: корзина формирует заявку.
Изображения

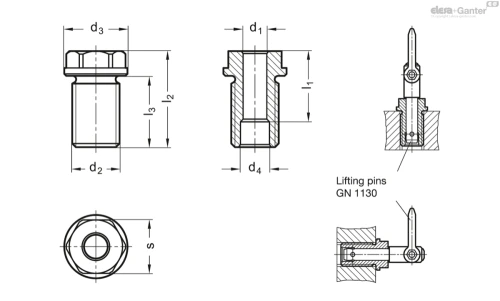

Схемы
GN 1132-12-35-M24-A
Технические характеристики — Удерживающие втулки
- d4+0.3
- 14.7
- d1
- 12
- l1
- 35
- d2
- M 24
- d3
- 32
- l2
- 48.5
- l3
- 36
- s
- 27
- Момент затяжки в Н·м
- 200
- Weight (in g)
- 119
- Вес (г)
- 119
Характеристики
Тип
- Тип A: с внешним шестигранником
Втулка
Нержавеющая сталь
- AISI 630
- дисперсно-упрочнённый
Информация
Удерживающие втулки GN 1132 используются в соединениях с подъёмными штифтами GN 1130 .
Длина l1 удерживающей втулки должна быть равна длине l1подъёмного штифта для того, чтобы получить параметры нагрузки, приведённые в таблице для GN 1130 при встраиваемой длине х.
Удерживающие втулки предназначены для постоянного нахождения в заготовке, представляя собой вариант для экономии места, заменяя грузовые петли или аналогичные элементы.
По отдельному заказу
- другие виды резьбы d2
