Серия EBR-SWM

EBR-SWM-B-C

Ручка с моностабильным электровыключателем

Технополимер

Разъём, задний выход

Таблица (PDF)

Исполнения серии EBR-SWM

EBR-SWM-B-C

Ручка с моностабильным электровыключателем

Технополимер

EBR-SWM-B-F2.5

Ручка с моностабильным электровыключателем

Технополимер

EBR-SWM-B-F5

Ручка с моностабильным электровыключателем

Технополимер

EBR-SWM-L-C

Ручка с моностабильным электровыключателем

Технополимер

EBR-SWM-L-F2.5

Ручка с моностабильным электровыключателем

Технополимер

EBR-SWM-L-F5

Ручка с моностабильным электровыключателем

Технополимер

EBR-SWM-R-C

Ручка с моностабильным электровыключателем

Технополимер

EBR-SWM-R-F2.5

Ручка с моностабильным электровыключателем

Технополимер

EBR-SWM-R-F5

Ручка с моностабильным электровыключателем

Технополимер

EBR-SWM-B-C

Таблица моделей — Ручка с моностабильным электровыключателем

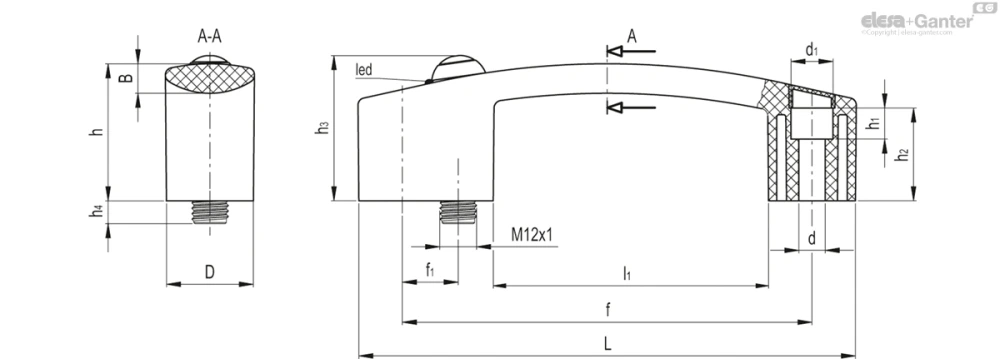

Артикул	Описание	L	f	d	d₁	f₁	D	h	h₁	h₂	h₃	h₄	A	l₁	F₁[N]	F₂[N]	L₁[J]	L₂[J]	Вес (г)	В корзину
260541-C1	EBR.150-SWM-B-C	160	132±0.5	8.5	13.5	16	28	44	10	30	47	11	8.5	89	2800	2900	35	8	109

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, сертифицированный, самозатухающий UL-94 V0, чёрный цвет.

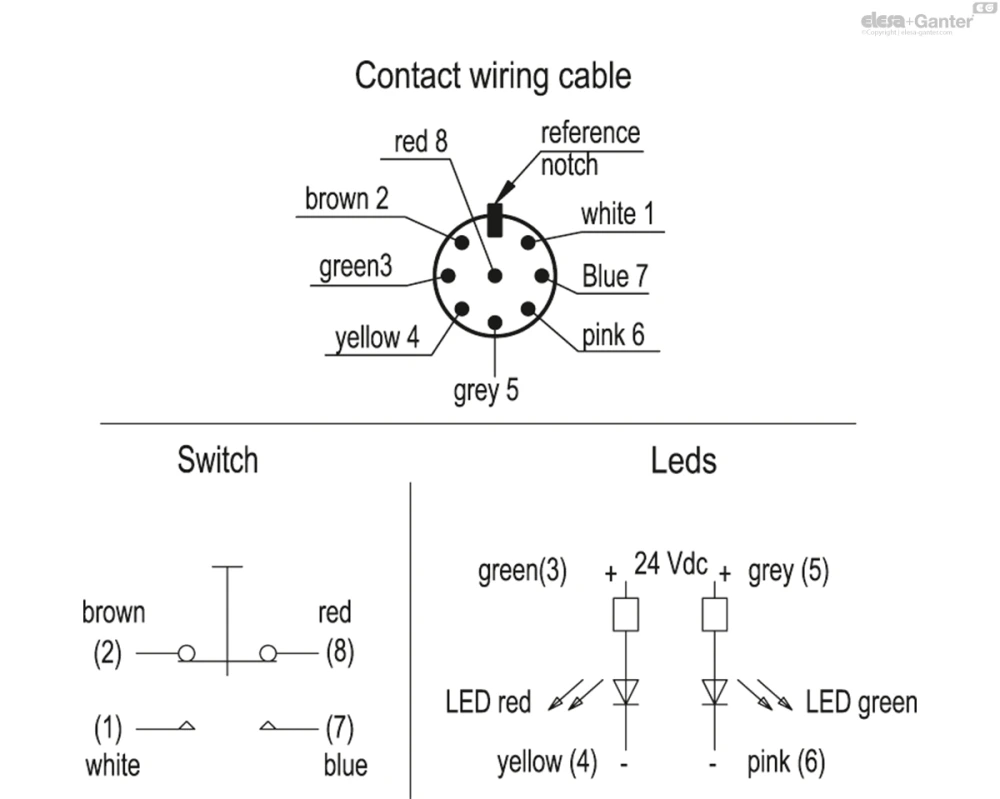

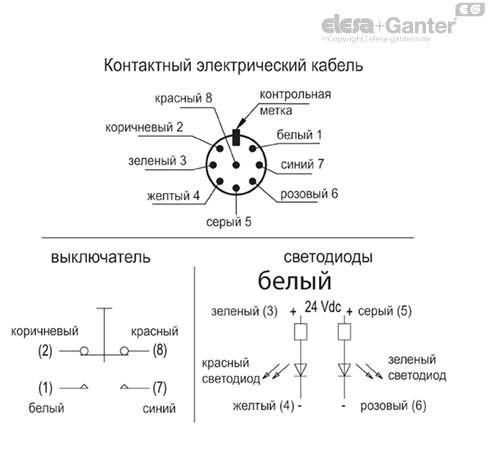

Моностабильный электровыключатель с кнопкой

Устройство состоит из нормально разомкнутого (НР) контакта и нормально замкнутого (НЗ) контакта.

Переключение осуществляется нажатием синей кнопки (моностабильный контакт).

Светодиоды

Светодиоды красного и зелёного цвета можно настроить посредством внешней логики на индикацию состояния выключателя.

Диапазон напряжений: 24 В пост. тока ± 15 %

Декоративные заглушки винтов

Технополимер, серо-чёрный цвет, матовая отделка. Поставляется в собранном виде, снимается при помощи отвёртки.

Защита IP

Класс защиты IP 65, в соответствии с EN 60529.

Стандартные исполнения

Сквозные отверстия для винтов с цилиндрической головкой с шестигранным гнездом.

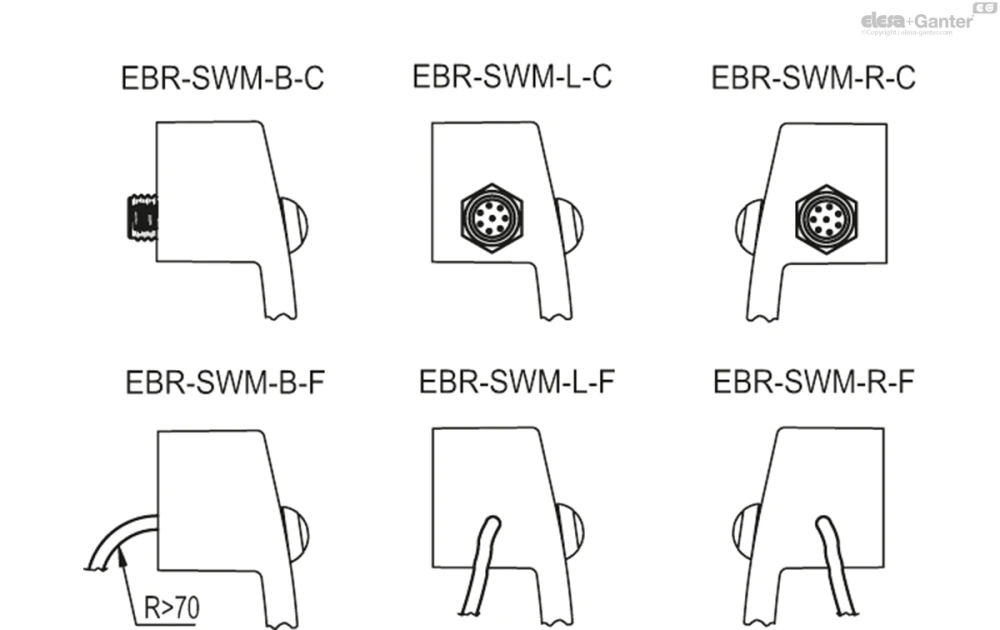

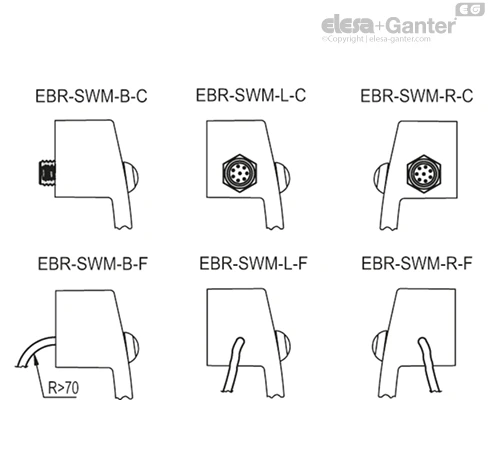

EBR-SWM-B-C: оцинкованный разъём с 8 полюсами, задний выход.

EBR-SWM-L-C: разъём из оцинкованной стали с 8 полюсами, боковой выход слева.

EBR-SWM-R-C: разъём из оцинкованной стали с 8 полюсами, боковой выход справа.

8-полюсный кабель UL: AWG22 RAL9005 PVC UL AWM Style 1569/2517.

EBR-SWM-B-F2.5: 8-полюсный кабель, длина 2,5 м, задний выход.

EBR-SWM-B-F5: 8-полюсный кабель, длина 5 м, задний выход.

EBR-SWM-L-F2.5: 8-полюсный кабель, длина 2,5 м, боковой выход слева.

EBR-SWM-L-F5: 8-полюсный кабель, длина 5 м, боковой выход слева.

EBR-SWM-R-F2.5: 8-полюсный кабель, длина 2,5 м, боковой выход справа.

EBR-SWM-R-F5: 8-полюсный кабель, длина 5 м, боковой выход справа.

Общая информация

Особенности и области применения

Эти ручки обычно устанавливаются на дверях или защитных ограждениях машин.

Посредством внешней логики светодиоды можно настроить на индикацию конкретного состояния кнопки. Пример: при работающей машине загорается красный свет, а зелёный гаснет. Оператор, нажимая на кнопку, запрашивает доступ к защищённой области: в этом случае загорается зелёный свет, а красный гаснет.

Механический срок службы кнопки составляет 1 x 10⁶ циклов.

Изделие произведено в соответствии со стандартами EN60947-1:2007: +A1:2021+A2:2014 EN 60947-5-1:2017, а маркировка CE является видимой с одой стороны ручки.

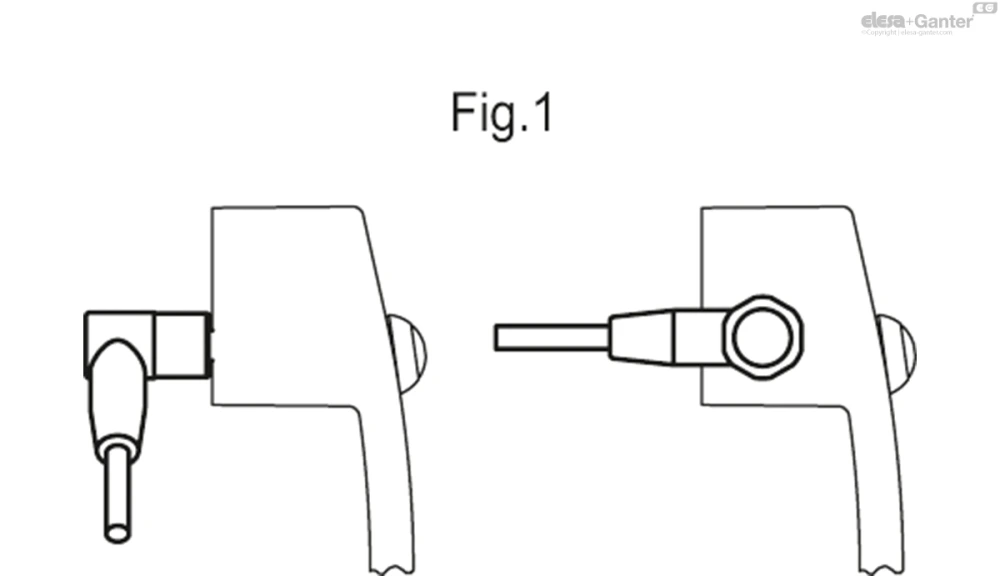

В случае использования удлинителя с угловым разъемом, направление выхода кабеля показано на рис.1.

Ручка EBR-SWM может быть собрана с нейтральной ручкой EBR.

Технические данные

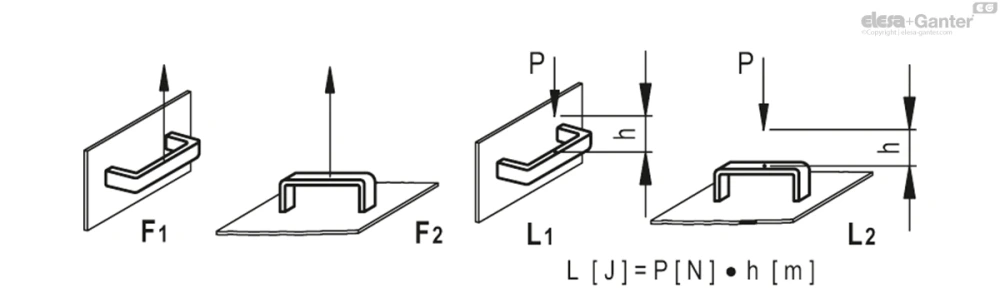

Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.

Электрические характеристики
Нагрузка	Напряжение	Ток	Макс. количество циклов
Резистивная	28 В пост. тока	4 A	25000
Резистивная	115 В перемен. тока, 60 Гц	1 A	25000
Индуктивная нагрузка	28 В пост. тока	2 A	25000
DWV	1050 Vrms	-	-
Логический уровень	5 В пост. тока	10 мА	1 x 10⁶
Условный ток короткого замыкания: 1000 A
