Серия EBR-SWB-R-F5

260592-C1

EBR.150-SWB-R-F5

Ручка с бистабильным электровыключателем

Технополимер

__logo__ERGO__ Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). __logo__ELE_OD__ Степень защиты - изделие соответствует IEC529: пыленепроницаемое и с защитой от струй воды Технополимер на основе полиамида (PA) Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Цена и наличие — по запросу: корзина формирует заявку.

Изображения

260592-C1 — Ручка с бистабильным электровыключателем 260592-C1 — Ручка с бистабильным электровыключателем

Схемы

Схема EBR-SWB-R-F5 Схема EBR-SWB-R-F5 Схема EBR-SWB-R-F5 Схема EBR-SWB-R-F5 Схема EBR-SWB-R-F5 Схема EBR-SWB-R-F5

260592-C1

Технические характеристики — Ручка с бистабильным электровыключателем

L
160
f
132±0.5
d
8.5
d1
13.5
f2
14.5
D
28
h
44
h1
10
h2
30
h3
47
h5
14
A
8.5
l1
89
F1[N]
2800
F2[N]
2900
L1[J]
35
L2[J]
8
Weight (in g)
356
Вес (г)
356

Все модели серии EBR-SWB-R-F5 (1) →

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, сертифицированный, самозатухающий UL-94 V0, чёрный цвет.

Бистабильный электровыключатель с кнопкой

Устройство имеет нормально разомкнутый (НР) контакт.

Переключение происходит посредством нажатия кнопки пурпурного цвета (бистабильный контакт) и остаётся активным до повторного нажатия кнопки.

Сопротивление контакта: макс. 0,050 Ом

Сопротивление изоляции: мин. 1 ГОм при 500 В пост. тока

Светодиоды

Светодиоды красного и зелёного цвета можно настроить посредством внешней логики на индикацию состояния выключателя.

Диапазон напряжений: 24 В пост. тока ± 15 %

Декоративные заглушки винтов

Технополимер, серо-чёрный цвет, матовая отделка. Поставляется в собранном виде, снимается при помощи отвёртки.

Защита IP

Класс защиты IP 65, в соответствии с EN 60529

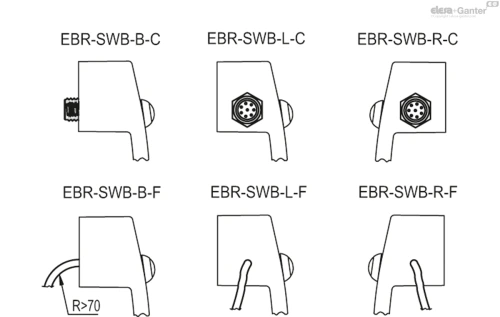

Стандартные исполнения

Сквозные отверстия для винтов с цилиндрической головкой с шестигранным гнездом.

  • EBR-SWB-B-C: оцинкованный разъём с 8 полюсами, задний выход.
  • EBR-SWB-L-C: разъём из оцинкованной стали с 8 полюсами, боковой выход слева.
  • EBR-SWB-R-C: разъём из оцинкованной стали с 8 полюсами, боковой выход справа.

8-полюсный кабель UL: AWG22 RAL9005 PVC UL AWM Style 1569/2517.

  • EBR-SWB-B-F2.5: 8-полюсный кабель, длина 2,5 м, задний выход.
  • EBR-SWB-B-F5: 8-полюсный кабель, длина 5 м, задний выход.
  • EBR-SWB-L-F2.5: 8-полюсный кабель, длина 2,5 м, боковой выход слева.
  • EBR-SWB-L-F5: 8-полюсный кабель, длина 5 м, боковой выход слева.
  • EBR-SWB-R-F2.5: 8-полюсный кабель, длина 2,5 м, боковой выход справа.
  • EBR-SWB-R-F5: 8-полюсный кабель, длина 5 м, боковой выход справа.
ACC_2_EBR_SWB

Общая информация

Особенности и области применения

Ручка используется, когда имеется необходимость продления переключения через какое-то время.

Посредством внешней логики светодиоды можно настроить на индикацию конкретного состояния кнопки. Пример: кнопка в нейтральном положении, светодиод зелёного цвета горит, кнопка активирована, светодиод красного цвета не горит.

Механический срок службы кнопки составляет 200 000 циклов.

Изделие произведено в соответствии со стандартами EN60947-1:2007: +A1:2021+A2:2014 EN 60947-5-1:2017, а маркировка CE является видимой с одой стороны ручки.

В случае использования удлинителя с угловым разъемом, направление выхода кабеля показано на рис.1.

Ручка EBR-SWB может быть собрана с нейтральной ручкой EBR.

Технические данные

Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.

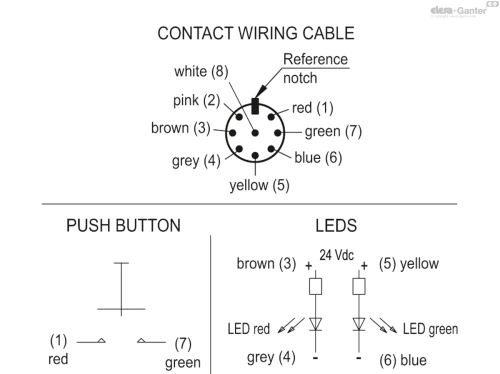

ACC_CIRC_EBR_SWB_RU
ACC_3_EBR_SW_RU
Электрические характеристики
НагрузкаНапряжениеТокМакс. количество циклов
Резистивная12 В пост. тока4 A200000
Резистивная48 В пост. тока1 A200000
Резистивная48 В пост. тока2 A100000
Резистивная48 В пост. тока3 A75000
Логический уровень5 В пост. тока10 мА200000
DWV1000 Vrms--
Условный ток короткого замыкания: 1000 A

*Для варианта исполнения разъёма максимально допустимое напряжение составляет 24 В, а максимально допустимый ток – 2 А.

Аксессуары

Аксессуары по запросу

FC-M12x1: расширения с 8-полюсным осевым гнездовым разъемом M12.

Другие исполнения

Другие стандартные исполнения

  • EBR.: отдельная дополнительная ручка без выключателя.
  • EBR-SWM: ручка с моностабильным электровыключателем.
