Серия EBR-CH

EBR-CH

Ручка с блокировочным устройством

Откидные раздвижные двери, технополимер

Ручка с блокировочным устройством

__logo__ERGO__ Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). __logo__ELE_OD__ Технополимер на основе полиамида (PA) Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Изображения

EBR-CH — Ручка с блокировочным устройством EBR-CH — Ручка с блокировочным устройством EBR-CH — Ручка с блокировочным устройством EBR-CH — Ручка с блокировочным устройством EBR-CH — Ручка с блокировочным устройством EBR-CH — Ручка с блокировочным устройством EBR-CH — Ручка с блокировочным устройством

Схемы

Схема EBR-CH Схема EBR-CH Схема EBR-CH Схема EBR-CH Схема EBR-CH

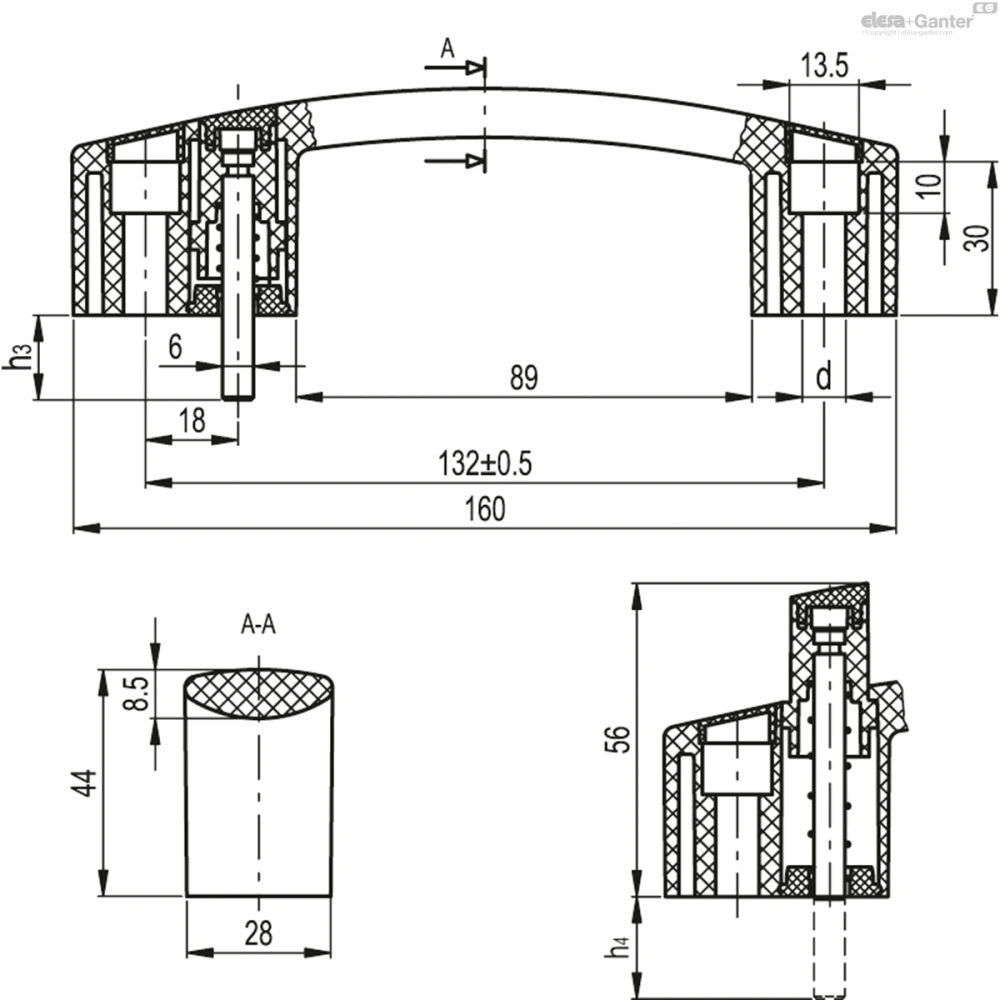

EBR-CH

Таблица моделей — Ручка с блокировочным устройством

Артикул Описание
F1[N] F2[N] L1[J] L2[J]
В корзину
260521-C1 EBR.150-CH-6-16-C1 6.5 16 - 2800 2900 35 8 86
260521-C2 EBR.150-CH-6-16-C2 6.5 16 - 2800 2900 35 8 86
260521-C3 EBR.150-CH-6-16-C3 6.5 16 - 2800 2900 35 8 86
260521-C4 EBR.150-CH-6-16-C4 6.5 16 - 2800 2900 35 8 86
260521-C5 EBR.150-CH-6-16-C5 6.5 16 - 2800 2900 35 8 86
260521-C6 EBR.150-CH-6-16-C6 6.5 16 - 2800 2900 35 8 86
260523-C1 EBR.150-CH-6-52-C1 6.5 52 36 2800 2900 35 8 116
260523-C2 EBR.150-CH-6-52-C2 6.5 52 36 2800 2900 35 8 116
260523-C3 EBR.150-CH-6-52-C3 6.5 52 36 2800 2900 35 8 116
260523-C4 EBR.150-CH-6-52-C4 6.5 52 36 2800 2900 35 8 116
260523-C5 EBR.150-CH-6-52-C5 6.5 52 36 2800 2900 35 8 116
260523-C6 EBR.150-CH-6-52-C6 6.5 52 36 2800 2900 35 8 116
260525-C1 EBR.150-CH-6-60-C1 6.5 60 44 2800 2900 35 8 102
260525-C2 EBR.150-CH-6-60-C2 6.5 60 44 2800 2900 35 8 102
260525-C3 EBR.150-CH-6-60-C3 6.5 60 44 2800 2900 35 8 102
260525-C4 EBR.150-CH-6-60-C4 6.5 60 44 2800 2900 35 8 102
260525-C5 EBR.150-CH-6-60-C5 6.5 60 44 2800 2900 35 8 102
260525-C6 EBR.150-CH-6-60-C6 6.5 60 44 2800 2900 35 8 102
260527-C1 EBR.150-CH-6-65-C1 6.5 65 49 2800 2900 35 8 111
260527-C2 EBR.150-CH-6-65-C2 6.5 65 49 2800 2900 35 8 111
260527-C3 EBR.150-CH-6-65-C3 6.5 65 49 2800 2900 35 8 111
260527-C4 EBR.150-CH-6-65-C4 6.5 65 49 2800 2900 35 8 111
260527-C5 EBR.150-CH-6-65-C5 6.5 65 49 2800 2900 35 8 111
260527-C6 EBR.150-CH-6-65-C6 6.5 65 49 2800 2900 35 8 111
260529-C1 EBR.150-CH-6-81-C1 6.5 81 65 2800 2900 35 8 110
260529-C2 EBR.150-CH-6-81-C2 6.5 81 65 2800 2900 35 8 110
260529-C3 EBR.150-CH-6-81-C3 6.5 81 65 2800 2900 35 8 110
260529-C4 EBR.150-CH-6-81-C4 6.5 81 65 2800 2900 35 8 110
260529-C5 EBR.150-CH-6-81-C5 6.5 81 65 2800 2900 35 8 110
260529-C6 EBR.150-CH-6-81-C6 6.5 81 65 2800 2900 35 8 110
260531-C1 EBR.150-CH-8-16-C1 8.5 16 - 2800 2900 35 8 93
260531-C2 EBR.150-CH-8-16-C2 8.5 16 - 2800 2900 35 8 93
260531-C3 EBR.150-CH-8-16-C3 8.5 16 - 2800 2900 35 8 93
260531-C4 EBR.150-CH-8-16-C4 8.5 16 - 2800 2900 35 8 93
260531-C5 EBR.150-CH-8-16-C5 8.5 16 - 2800 2900 35 8 93
260531-C6 EBR.150-CH-8-16-C6 8.5 16 - 2800 2900 35 8 93
260533-C1 EBR.150-CH-8-52-C1 8.5 52 36 2800 2900 35 8 103
260533-C2 EBR.150-CH-8-52-C2 8.5 52 36 2800 2900 35 8 103
260533-C3 EBR.150-CH-8-52-C3 8.5 52 36 2800 2900 35 8 103
260533-C4 EBR.150-CH-8-52-C4 8.5 52 36 2800 2900 35 8 103
260533-C5 EBR.150-CH-8-52-C5 8.5 52 36 2800 2900 35 8 103
260533-C6 EBR.150-CH-8-52-C6 8.5 52 36 2800 2900 35 8 103
260535-C1 EBR.150-CH-8-60-C1 8.5 60 44 2800 2900 35 8 126
260535-C2 EBR.150-CH-8-60-C2 8.5 60 44 2800 2900 35 8 126
260535-C3 EBR.150-CH-8-60-C3 8.5 60 44 2800 2900 35 8 126
260535-C4 EBR.150-CH-8-60-C4 8.5 60 44 2800 2900 35 8 126
260535-C5 EBR.150-CH-8-60-C5 8.5 60 44 2800 2900 35 8 126
260535-C6 EBR.150-CH-8-60-C6 8.5 60 44 2800 2900 35 8 126
260537-C1 EBR.150-CH-8-65-C1 8.5 65 49 2800 2900 35 8 132
260537-C2 EBR.150-CH-8-65-C2 8.5 65 49 2800 2900 35 8 132
260537-C3 EBR.150-CH-8-65-C3 8.5 65 49 2800 2900 35 8 132
260537-C4 EBR.150-CH-8-65-C4 8.5 65 49 2800 2900 35 8 132
260537-C5 EBR.150-CH-8-65-C5 8.5 65 49 2800 2900 35 8 132
260537-C6 EBR.150-CH-8-65-C6 8.5 65 49 2800 2900 35 8 132
260539-C1 EBR.150-CH-8-81-C1 8.5 81 65 2800 2900 35 8 140
260539-C2 EBR.150-CH-8-81-C2 8.5 81 65 2800 2900 35 8 140
260539-C3 EBR.150-CH-8-81-C3 8.5 81 65 2800 2900 35 8 140
260539-C4 EBR.150-CH-8-81-C4 8.5 81 65 2800 2900 35 8 140
260539-C5 EBR.150-CH-8-81-C5 8.5 81 65 2800 2900 35 8 140
260539-C6 EBR.150-CH-8-81-C6 8.5 81 65 2800 2900 35 8 140
3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, с профильным пазом, защищённым от несанкционированного вмешательства, серо-чёрный цвет, матовая отделка.

Нажимная кнопка

Нажимная кнопка на основе технополимера из полиацеталя (POM) с цилиндрической частью красного цвета.

Колпачки

Технополимер в цветах Ergostyle, глянцевая отделка; поставляется с ручкой, прессовая посадка, снимается при помощи отвeртки.

Доступны также в качестве аксессуаров, продаваемых отдельно (см. таблицу ECA).

Стандартное исполнение

Сквозные отверстия для винтов с цилиндрической головкой с шестигранным гнездом.

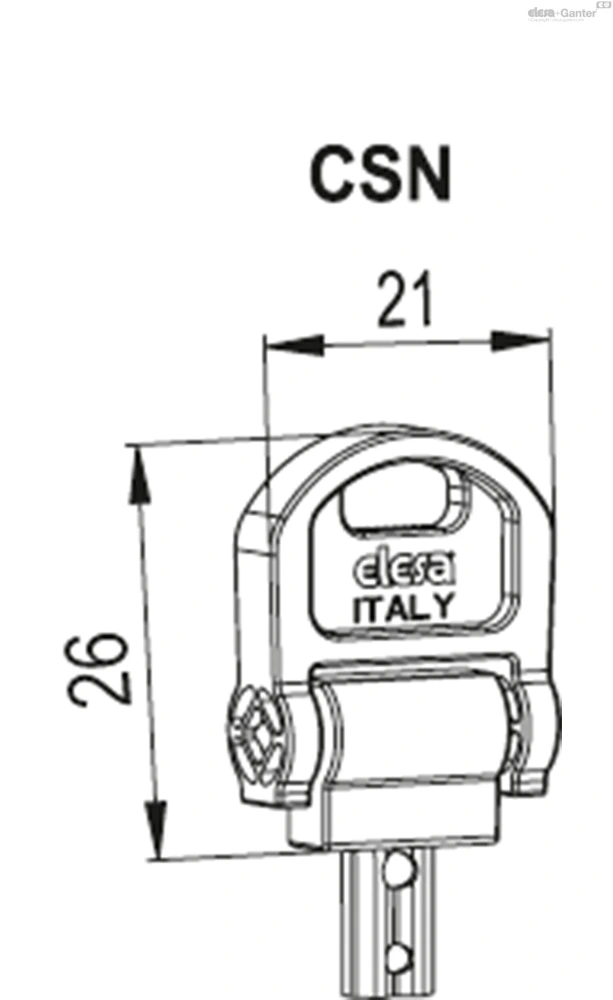

Профильный защитный ключ с защитой от несанкционированного вмешательства (заказывается отдельно)

CSN: складной ключ из технополимера на основе полиацеталя (POM), красный цвет, вставка из нержавеющей стали.

EBR_ACC_KEY

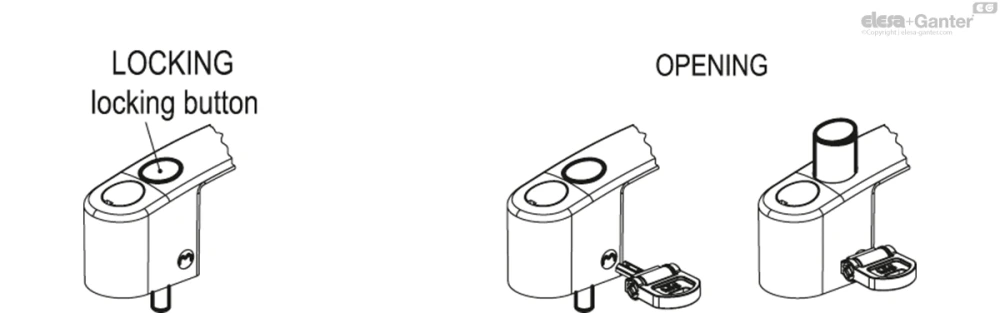

Функционирование защитного устройства

Двери с ручкой EBR-CH может открыть только уполномоченное лицо, вставив профильный ключ с защитой от несанкционированного вмешательства в соответствующий паз.

Закрывание: нажмите кнопку, чтобы красная цилиндрическая часть кнопки полностью вошла в ручку до щелчка (в процессе закрывания ключ должен быть изъят).

Когда ручка находится в закрытом положении, ключ не должен быть в пазу.

Открытие: вставьте ключ (не поворачивая его) и нажмите на него до щелчка.

Сила, требуемая для расцепления: примерно 50 Н.

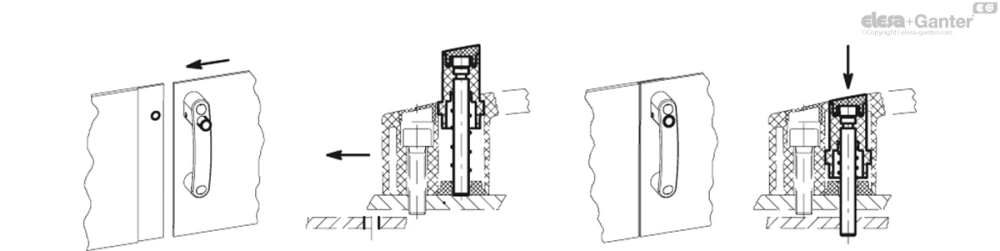

Ручка EBR-CH может быть собрана с нейтральной ручкой EBR.

EBR_ACC_2_RU
EBR_ACC_EXAMPLE

Общая информация

Технические данные

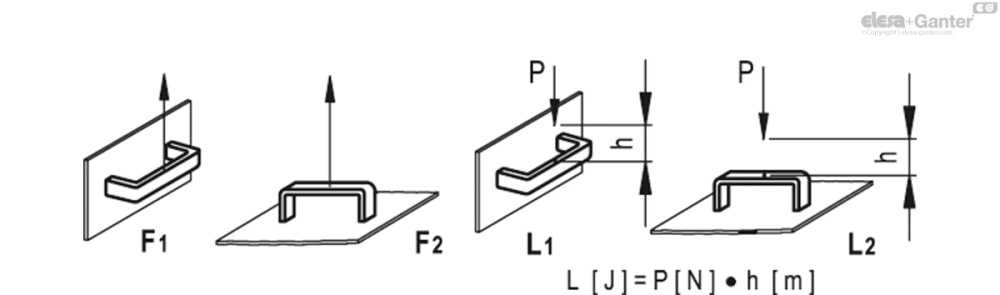

Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.

Другие исполнения

Специальные исполнения доступны по запросу

  • Фиксатор ключа с шариком и пружиной из нержавеющей стали AISI 316.

Шарико-пружинная система удержания гарантирует, что ключ не потеряется, если остается вставленным в щель при открытии двери.

  • Уменьшенная безопасная сила для установки ключа (примерно 30 Н).

Для заказа данного варианта исполнения необходимо добавить индекс -F30 к коду и описанию после выбора требуемого варианта исполнения.
