Магнитные пробки из нержавеющей стали

Stainless Steel, with Magnet

Таблица (PDF)

GN 738.5

Таблица моделей — Магнитные пробки из нержавеющей стали

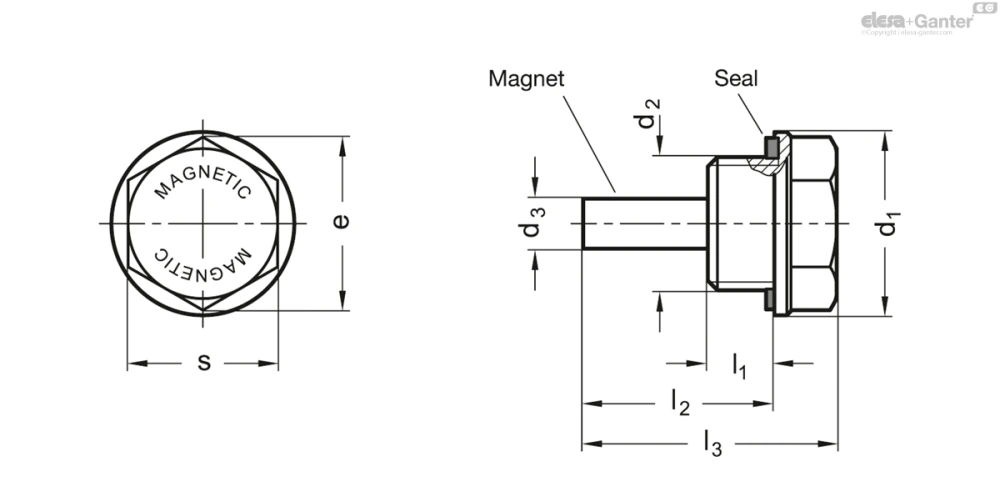

Артикул	d₁	d₂	d₃	e ≈	l₁	l₂	l₃	s	Вес (г)
GN 738.5-19-M14x1,5	19	M 14 x 1.5	6	17.3	8	23	30.5	15	26
GN 738.5-22-M16x1,5	22	M 16 x 1.5	6	20.8	8	23	30.5	18	36
GN 738.5-26-M20x1,5	26	M 20 x 1.5	6	24.3	8.5	23.5	31	21	52
GN 738.5-32-M26x1,5	32	M 26 x 1.5	6	31.3	9	24	32	27	85
GN 738.5-40-M33x1,5	40	M 33 x 1.5	6	37	11	26	34.5	32	143
GN 738.5-19-G1/4	19	G 1/4	6	17.3	8	23	30.5	15	26
GN 738.5-22-G3/8	22	G 3/8	6	20.8	8	23	30.5	18	36
GN 738.5-26-G1/2	26	G 1/2	6	24.3	8.5	23.5	31	21	52
GN 738.5-32-G3/4	32	G 3/4	6	31.3	9	24	32	27	85
GN 738.5-40-G1	40	G 1	6	37	11	26	34.5	32	143

3D-модель Технические данные (PDF)

Характеристики

Нержавеющая сталь AISI 316LHC

Гладкий, вальцованный

Магнит

Сплав: AINiCo

Уплотнение

Фторкаучук (FPM / FKM)

Коричневый

термостойкость до 180 °C

Информация

Магнитные пробки из нержавеющей стали GN 738.5 притягивают железные частицы, которые могут плавать в жидкости. Нержавеющая сталь обеспечивает пригодность для использования в крайне агрессивных средах.

Для предотвращения поломки или размагничивания круглые магниты оснащены пластмассовой распорной и защитной трубкой. Данная трубка должна быть демонтирована до установки пробки.

Уплотнение встраивается в радиальную выемку, благодаря чему исключается возможность его потеря или выпадание при сжимании.

Наружный диаметр d₁ резьбовых заглушек из нержавеющей стали соответствует резьбовым отверстиям для фитингов трубопроводов в соответствии с DIN 3852.
