Серия DIN 6331
DIN 6331
Шестигранные гайки
с кольцевым выступом
Шестигранные гайки
Изображения

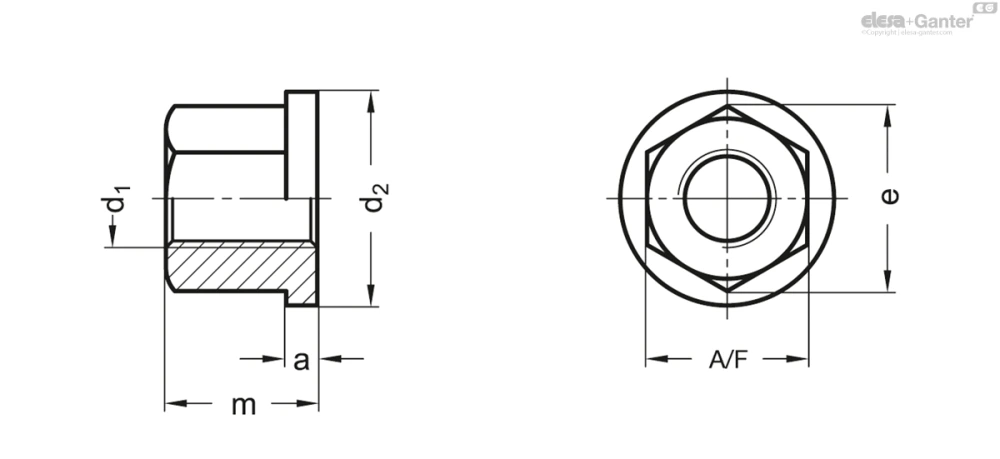

Схемы
DIN 6331
Таблица моделей — Шестигранные гайки
| Артикул |
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|
| DIN 6331-M6 | M 6 | 14 | 3 | 11.5 | 9 | 10 | 5 | |
| DIN 6331-M8 | M 8 | 18 | 3.5 | 14.4 | 12 | 13 | 12 | |
| DIN 6331-M10 | M 10 | 22 | 4 | 17.8 | 15 | 16 | 20 | |
| DIN 6331-M12 | M 12 | 25 | 4 | 20 | 18 | 18 | 31 | |
| DIN 6331-M14 | M 14 | 28 | 4 | 24.6 | 21 | 22 | 51 | |
| DIN 6331-M16 | M 16 | 31 | 5 | 26.8 | 24 | 24 | 66 | |
| DIN 6331-M20 | M 20 | 37 | 6 | 33.5 | 30 | 30 | 120 | |
| DIN 6331-M24 | M 24 | 45 | 6 | 40 | 36 | 36 | 220 | |
| DIN 6331-M30 | M 30 | 58 | 8 | 51.3 | 45 | 46 | 460 | |
| DIN 6331-M36 | M 36 | 68 | 10 | 61.3 | 54 | 55 | 780 |
Характеристики
Сталь
- Класс прочности на разрыв: 10
- чернение
Информация
Шестигранные гайки DIN 6331 используются для прижимания там, где выполняется многократное зажимание и разжимание (m = 1,5 × d | p | 1 | pp |).
Кольцевой выступ гайки устраняет необходимость в использовании шайб.
Официальная стандартная таблица предусматривает дополнительные размеры M 27, M 42 и M 48. Но размер M 14 не предусмотрен в официальной стандартной таблице.
По отдельному заказу
Размер M10 с A/F = 17
