Серия DCE-S

DCE-S-2-3-4-5-6-7

Зажимы для труб стандартной серии DIN 3015-1

Технополимер (полипропилен)

С двумя монтажными отверстиями

Технополимер на основе полипропилена Символ минимальной и максимальной рабочей температуры Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии DCE-S

DCE-S-1

DCE-S-1

Зажимы для труб стандартной серии DIN 3015-1

Технополимер (полипропилен)
DCE-S-2-3-4-5-6-7

DCE-S-2-3-4-5-6-7

Зажимы для труб стандартной серии DIN 3015-1

Технополимер (полипропилен)

Изображения

DCE-S-2-3-4-5-6-7 — Зажимы для труб стандартной серии DIN 3015-1 DCE-S-2-3-4-5-6-7 — Зажимы для труб стандартной серии DIN 3015-1

Схемы

Схема DCE-S-2-3-4-5-6-7

DCE-S-2-3-4-5-6-7

Таблица моделей — Зажимы для труб стандартной серии DIN 3015-1

Артикул Описание
l1
Крепление винтами Metric Крепление винтами UNC
В корзину
570011-C9 DCE-S-2-6-PP-C9 2 6 - 20 37 30 27 0.6 M 6 1/4-20 9
570013-C9 DCE-S-2-6.4-PP-C9 2 6.4 1/4 20 37 30 27 0.6 M 6 1/4-20 9
570015-C9 DCE-S-2-8-PP-C9 2 8 5/16 20 37 30 27 0.6 M 6 1/4-20 9
570017-C9 DCE-S-2-9.5-PP-C9 2 9.5 3/8 20 37 30 27 0.6 M 6 1/4-20 8
570019-C9 DCE-S-2-10-PP-C9 2 10 - 20 37 30 27 0.6 M 6 1/4-20 8
570021-C9 DCE-S-2-12-PP-C9 2 12 - 20 37 30 27 0.6 M 6 1/4-20 8
570023-C9 DCE-S-2-12.7-PP-C9 2 12.7 1/2 20 37 30 27 0.6 M 6 1/4-20 8
570026-C9 DCE-S-3-12.7-PP-C9 3 12.7 1/2 26 42 30 33 0.8 M 6 1/4-20 13
570027-C9 DCE-S-3-14-PP-C9 3 14 - 26 42 30 33 0.8 M 6 1/4-20 11
570028-C9 DCE-S-3-15-PP-C9 3 15 - 26 42 30 33 0.8 M 6 1/4-20 11
570029-C9 DCE-S-3-16-PP-C9 3 16 5/8 26 42 30 33 0.8 M 6 1/4-20 10
570030-C9 DCE-S-3-17.2-PP-C9 3 17.2 - 26 42 30 33 0.8 M 6 1/4-20 10
570031-C9 DCE-S-3-18-PP-C9 3 18 - 26 42 30 33 0.8 M 6 1/4-20 10
570041-C9 DCE-S-4-19-PP-C9 4 19 3/4 33 50 30 36 0.8 M 6 1/4-20 15
570043-C9 DCE-S-4-20-PP-C9 4 20 - 33 50 30 36 0.8 M 6 1/4-20 15
570045-C9 DCE-S-4-21.3-PP-C9 4 21.3 - 33 50 30 36 0.8 M 6 1/4-20 14
570047-C9 DCE-S-4-22-PP-C9 4 22 7/8 33 50 30 36 0.8 M 6 1/4-20 14
570049-C9 DCE-S-4-25-PP-C9 4 25 - 33 50 30 36 0.8 M 6 1/4-20 13
570051-C9 DCE-S-4-25.4-PP-C9 4 25.4 1 33 50 30 36 0.8 M 6 1/4-20 12
570061-C9 DCE-S-5-26.9-PP-C9 5 26.9 - 40 57 30 42 1 M 6 1/4-20 17
570063-C9 DCE-S-5-28-PP-C9 5 28 - 40 57 30 42 1 M 6 1/4-20 16
570065-C9 DCE-S-5-30-PP-C9 5 30 - 40 57 30 42 1 M 6 1/4-20 15
570067-C9 DCE-S-5-32-PP-C9 5 32 1 1/4 40 57 30 42 1 M 6 1/4-20 15
570071-C9 DCE-S-6-32-PP-C9 6 32 1 1/4 52 71 30 58 1.4 M 6 1/4-20 32
570073-C9 DCE-S-6-33.7-PP-C9 6 33.7 - 52 71 30 58 1.4 M 6 1/4-20 31
570075-C9 DCE-S-6-35-PP-C9 6 35 - 52 71 30 58 1.4 M 6 1/4-20 29
570077-C9 DCE-S-6-38-PP-C9 6 38 1 1/2 52 71 30 58 1.4 M 6 1/4-20 27
570079-C9 DCE-S-6-40-PP-C9 6 40 - 52 71 30 58 1.4 M 6 1/4-20 25
570081-C9 DCE-S-6-42.4-PP-C9 6 42.4 - 52 71 30 58 1.4 M 6 1/4-20 25
570083-C9 DCE-S-6-45-PP-C9 6 45 - 52 71 30 58 1.4 M 6 1/4-20 22
570091-C9 DCE-S-7-48.3-PP-C9 7 48.3 - 66 86 30 66 1.4 M 6 1/4-20 37
570093-C9 DCE-S-7-50-PP-C9 7 50 - 66 86 30 66 1.4 M 6 1/4-20 34
570095-C9 DCE-S-7-50.8-PP-C9 7 50.8 2 66 86 30 66 1.4 M 6 1/4-20 33
570097-C9 DCE-S-7-54-PP-C9 7 54 - 66 86 30 66 1.4 M 6 1/4-20 31
3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полипропилена (PP), высокая устойчивость к УФ-излучению, чёрный цвет RAL 9005.

Стандартные исполнения

Монтажные отверстия для винтов с цилиндрической или шестигранной головкой.

  • DCE-S-1: с одним отверстием.
  • DCE-S-2-3-4-5-6-7: с двумя отверстиями.

Рабочая температура

От -30 °C до +90 °C.

Общая информация

Особенности и области применения

Зажим для труб стандартной серии, разработанный в соответствии со стандартом DIN 3015-1, обеспечивает надёжное крепление жёстких труб или гибких кабелей, эффективно снижая вибрации и шум.

В частности, стандарт DIN определяет конкретные эталонные группы на основе габаритных размеров корпусов колец.

В таблице показано соответствие между группой DIN 3015-1 и соответствующей группой DCE-S.

Специальная внутренняя насечка на двух полузажимах обеспечивает высокое сцепление между зажимом и трубой, гарантируя тем самым высокую стабильность.

Они используются как в промышленной гидравлике в качестве системы крепления для изготовления жёстких труб (для жидкостей или газов), так и в мобильной гидравлике (погрузочно-разгрузочные машины, сельскохозяйственная техника) для создания гидравлических или пневматических систем.

Они также используются в железнодорожной и военно-морской отраслях.

См. Технические данные зажимов для труб.

Соответствие между группой DIN 3015-1 и группой DCE-S
Группа DIN 3015-10123456
Группа DCE-S1234567

Варианты исполнения по запросу

Варианты исполнения по запросу

  • Зажимы для труб разных диаметров.
  • Различные материалы и цвета.

Аксессуары

Аксессуары

Для монтажного комплекта DCK-S.

  • DCE-PU: замыкающие пластины.
  • DCE-PL: приварные нижние пластины.
  • DCE-SRC: винты с цилиндрической головкой.
  • DCE-SRE: винты с шестигранной головкой.
  • DCE-GU: монтажные направляющие.
  • DCE-NTG: гайки для монтажных направляющих.

Вопрос о продукции

Спросите о серии DCE-S-2-3-4-5-6-7 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

DCE-D — Зажимы для труб сдвоенной серии DIN 3015-3

DCE-D

Зажимы для труб сдвоенной серии DIN 3015-3

Технополимер (полипропилен)

Зажимы для труб сдвоенной серии DIN 3015-3
DCE-GU — Монтажные направляющие

DCE-GU

Монтажные направляющие

для трубных зажимов DCE, сталь

Для зажимов для труб стандартной серии DIN 3015-1 и сдвоенной серии DIN 3015-3
DCE-GU-H — Монтажные направляющие

DCE-GU-H

Монтажные направляющие

для трубных зажимов DCE, сталь

Для зажимов для труб сверхпрочной серии DIN 3015-2
DCE-H — Зажимы для труб сверхпрочной серии DIN 3015-2

DCE-H

Зажимы для труб сверхпрочной серии DIN 3015-2

Технополимер (полипропилен)

Зажимы для труб сверхпрочной серии DIN 3015-2
DCE-NTG-D — Гайки для монтажных направляющих

DCE-NTG-D

Гайки для монтажных направляющих

для трубных зажимов DCE, сталь

Для зажимов для труб сдвоенной серии DIN 3015-3
DCE-NTG-H — Гайки для монтажных направляющих

DCE-NTG-H

Гайки для монтажных направляющих

для трубных зажимов DCE, сталь

Для зажимов для труб сверхпрочной серии DIN 3015-2
DCE-NTG-S — Гайки для монтажных направляющих

DCE-NTG-S

Гайки для монтажных направляющих

для трубных зажимов DCE, сталь

Для зажимов для труб стандартной серии DIN 3015-1
DCE-PL-D — Приварные нижние пластины

DCE-PL-D

Приварные нижние пластины

для трубных зажимов DCE, сталь

Для зажимов для труб сдвоенной серии DIN 3015-3

Артикул модели

DCE-S-2-3-4-5-6-7 — Зажимы для труб стандартной серии DIN 3015-1

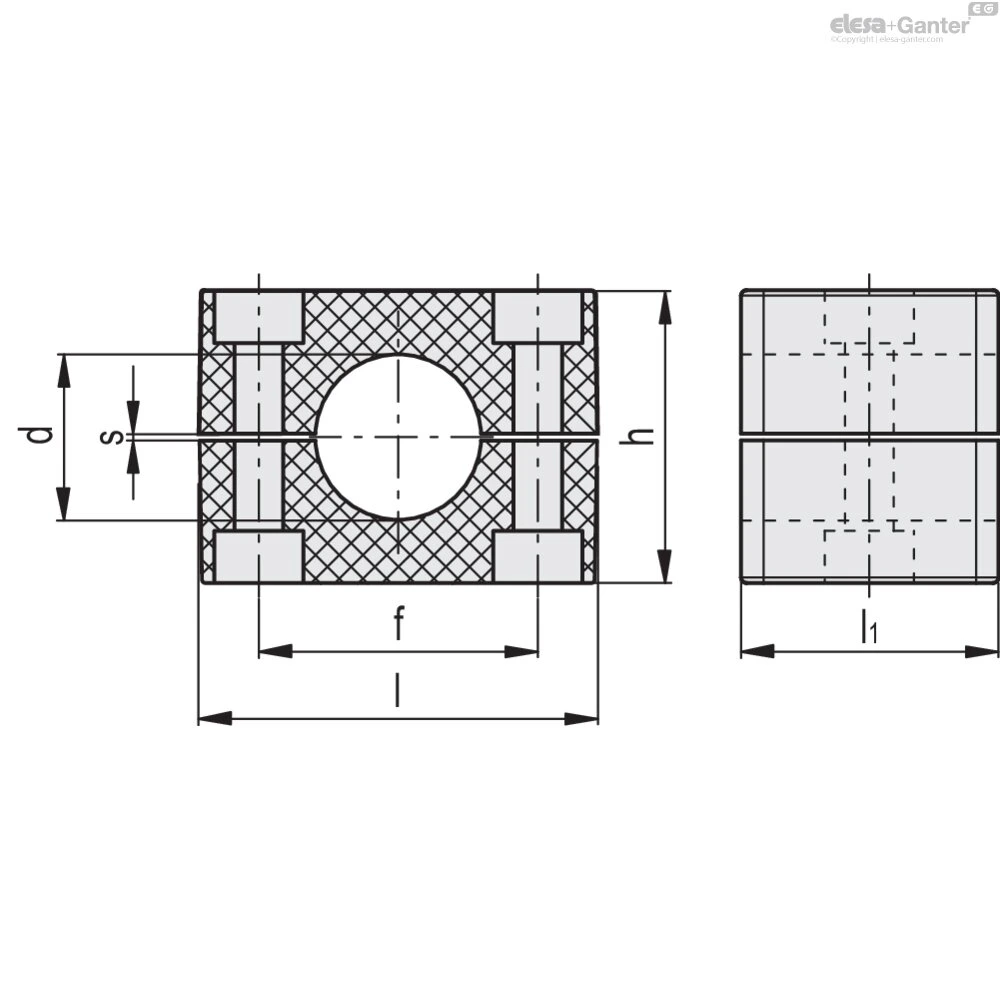

Чертёж DCE-S-2-3-4-5-6-7
