Серия DCE-H

DCE-H

Зажимы для труб сверхпрочной серии DIN 3015-2

Технополимер (полипропилен)

Зажимы для труб сверхпрочной серии DIN 3015-2

Технополимер на основе полипропилена Символ минимальной и максимальной рабочей температуры Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Изображения

DCE-H — Зажимы для труб сверхпрочной серии DIN 3015-2 DCE-H — Зажимы для труб сверхпрочной серии DIN 3015-2

Схемы

Схема DCE-H

DCE-H

Таблица моделей — Зажимы для труб сверхпрочной серии DIN 3015-2

Артикул Описание
В корзину
570221-C9 DCE-H-1-8-PP-C9 1 8 - 33 56 30 33 1 M 10 3/8-16 15
570223-C9 DCE-H-1-9.5-PP-C9 1 9.5 3/8 33 56 30 33 1 M 10 3/8-16 16
570225-C9 DCE-H-1-10-PP-C9 1 10 - 33 56 30 33 1 M 10 3/8-16 15
570227-C9 DCE-H-1-12-PP-C9 1 12 - 33 56 30 33 1 M 10 3/8-16 13
570229-C9 DCE-H-1-12.7-PP-C9 1 12.7 1/2 33 56 30 33 1 M 10 3/8-16 15
570231-C9 DCE-H-1-15-PP-C9 1 15 - 33 56 30 33 1 M 10 3/8-16 14
570233-C9 DCE-H-1-16-PP-C9 1 16 5/8 33 56 30 33 1 M 10 3/8-16 13
570235-C9 DCE-H-1-18-PP-C9 1 18 - 33 56 30 33 1 M 10 3/8-16 12
570237-C9 DCE-H-1-19-PP-C9 1 19 3/4 33 56 30 33 1 M 10 3/8-16 14
570239-C9 DCE-H-1-20-PP-C9 1 20 - 33 56 30 33 1 M 10 3/8-16 13
570251-C9 DCE-H-2-19-PP-C9 2 19 3/4 45 70 30 49 1 M 10 3/8-16 29
570253-C9 DCE-H-2-20-PP-C9 2 20 - 45 70 30 49 1 M 10 3/8-16 23
570255-C9 DCE-H-2-21.3-PP-C9 2 21.3 - 45 70 30 49 1 M 10 3/8-16 22
570257-C9 DCE-H-2-22-PP-C9 2 22 7/8 45 70 30 49 1 M 10 3/8-16 22
570259-C9 DCE-H-2-25-PP-C9 2 25 - 45 70 30 49 1 M 10 3/8-16 21
570261-C9 DCE-H-2-25.4-PP-C9 2 25.4 1 45 70 30 49 1 M 10 3/8-16 27
570263-C9 DCE-H-2-26.9-PP-C9 2 26.9 - 45 70 30 49 1 M 10 3/8-16 21
570265-C9 DCE-H-2-28-PP-C9 2 28 - 45 70 30 49 1 M 10 3/8-16 20
570267-C9 DCE-H-2-30-PP-C9 2 30 - 45 70 30 49 1 M 10 3/8-16 25
570281-C9 DCE-H-3-30-PP-C9 3 30 - 60 85 30 60 1.2 M 10 3/8-16 33
570283-C9 DCE-H-3-32-PP-C9 3 32 1 1/4 60 85 30 60 1.2 M 10 3/8-16 32
570285-C9 DCE-H-3-33.7-PP-C9 3 33.7 - 60 85 30 60 1.2 M 10 3/8-16 31
570287-C9 DCE-H-3-35-PP-C9 3 35 - 60 85 30 60 1.2 M 10 3/8-16 31
570289-C9 DCE-H-3-36-PP-C9 3 36 - 60 85 30 60 1.2 M 10 3/8-16 37
570291-C9 DCE-H-3-38-PP-C9 3 38 1 1/2 60 85 30 60 1.2 M 10 3/8-16 29
570293-C9 DCE-H-3-40-PP-C9 3 40 - 60 85 30 60 1.2 M 10 3/8-16 29
570295-C9 DCE-H-3-42.4-PP-C9 3 42.4 - 60 85 30 60 1.2 M 10 3/8-16 28
570297-C9 DCE-H-3-45-PP-C9 3 45 - 60 85 30 60 1.2 M 10 3/8-16 26
570311-C9 DCE-H-4-38-PP-C9 4 38 1 1/2 90 116 45 88 2 M 12 1/2-13 106
570313-C9 DCE-H-4-48.3-PP-C9 4 48.3 - 90 116 45 88 2 M 12 1/2-13 96
570315-C9 DCE-H-4-50-PP-C9 4 50 - 90 116 45 88 2 M 12 1/2-13 95
570317-C9 DCE-H-4-50.8-PP-C9 4 50.8 2 90 116 45 88 2 M 12 1/2-13 95
570319-C9 DCE-H-4-54-PP-C9 4 54 - 90 116 45 88 2 M 12 1/2-13 93
570321-C9 DCE-H-4-60.3-PP-C9 4 60.3 - 90 116 45 88 2 M 12 1/2-13 87
570331-C9 DCE-H-5-76.1-PP-C9 5 76.1 - 122 155 60 118 2 M 16 5/8-11 193
570333-C9 DCE-H-5-88.9-PP-C9 5 88.9 - 122 155 60 118 2 M 16 5/8-11 171
3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полипропилена (PP), высокая устойчивость к УФ-излучению, чёрный цвет RAL 9005.

Стандартное исполнение

Два монтажных отверстия для винтов с цилиндрической или шестигранной головкой.

Рабочая температура

От -30 °C до +90 °C.

Общая информация

Особенности и области применения

Зажим для труб сверхпрочной серии, соответствующий стандарту DIN 3015-2, позволяет надёжно крепить жёсткие трубы и создавать трубопроводные системы (для жидкостей или газов).

В частности, стандарт DIN определяет конкретные эталонные группы на основе габаритных размеров корпусов колец.

В таблице показано соответствие между группой DIN 3015-2 и соответствующей группой DCE-H.

Они используются в тяжёлой промышленной гидравлике для создания гидравлических и маслогидравлических систем, где требуется высокая механическая прочность, а также эффективное снижение вибрации и шума.

Они используются в железнодорожной и военно-морской отраслях, на морских и наземных платформах.

См. Технические данные зажимов для труб.

Соответствие между группой DIN 3015-2 и группой DCE-H
Группа DIN 3015-212345
Группа DCE-H12345

Варианты исполнения по запросу

Варианты исполнения по запросу

  • Зажимы для труб разных диаметров.
  • Различные материалы и цвета.

Аксессуары

Аксессуары

Для монтажного комплекта DCK-H.

  • DCE-PU: замыкающие пластины.
  • DCE-PL: приварные нижние пластины.
  • DCE-SRC: винты с цилиндрической головкой.
  • DCE-SRE: винты с шестигранной головкой.
  • DCE-GU: монтажные направляющие.
  • DCE-NTG: гайки для монтажных направляющих.

Вопрос о продукции

Спросите о серии DCE-H — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

DCE-D — Зажимы для труб сдвоенной серии DIN 3015-3

DCE-D

Зажимы для труб сдвоенной серии DIN 3015-3

Технополимер (полипропилен)

Зажимы для труб сдвоенной серии DIN 3015-3
DCE-GU — Монтажные направляющие

DCE-GU

Монтажные направляющие

для трубных зажимов DCE, сталь

Для зажимов для труб стандартной серии DIN 3015-1 и сдвоенной серии DIN 3015-3
DCE-GU-H — Монтажные направляющие

DCE-GU-H

Монтажные направляющие

для трубных зажимов DCE, сталь

Для зажимов для труб сверхпрочной серии DIN 3015-2
DCE-NTG-D — Гайки для монтажных направляющих

DCE-NTG-D

Гайки для монтажных направляющих

для трубных зажимов DCE, сталь

Для зажимов для труб сдвоенной серии DIN 3015-3
DCE-NTG-H — Гайки для монтажных направляющих

DCE-NTG-H

Гайки для монтажных направляющих

для трубных зажимов DCE, сталь

Для зажимов для труб сверхпрочной серии DIN 3015-2
DCE-NTG-S — Гайки для монтажных направляющих

DCE-NTG-S

Гайки для монтажных направляющих

для трубных зажимов DCE, сталь

Для зажимов для труб стандартной серии DIN 3015-1
DCE-PL-D — Приварные нижние пластины

DCE-PL-D

Приварные нижние пластины

для трубных зажимов DCE, сталь

Для зажимов для труб сдвоенной серии DIN 3015-3
DCE-PL-H — Приварные нижние пластины

DCE-PL-H

Приварные нижние пластины

для трубных зажимов DCE, сталь

Для зажимов для труб сверхпрочной серии DIN 3015-2

Артикул модели

DCE-H — Зажимы для труб сверхпрочной серии DIN 3015-2

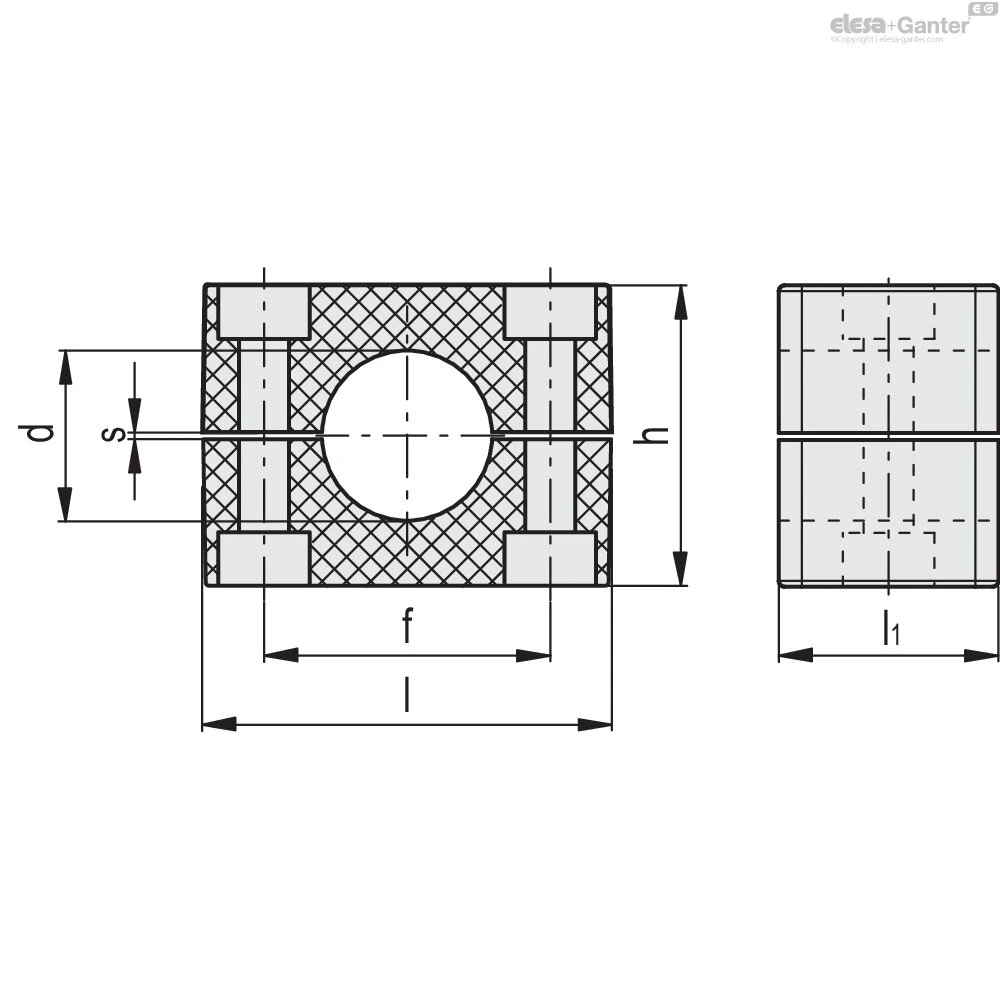

Чертёж DCE-H
