Серия DCE-D
DCE-D
Зажимы для труб сдвоенной серии DIN 3015-3
Технополимер (полипропилен)
Зажимы для труб сдвоенной серии DIN 3015-3
Изображения

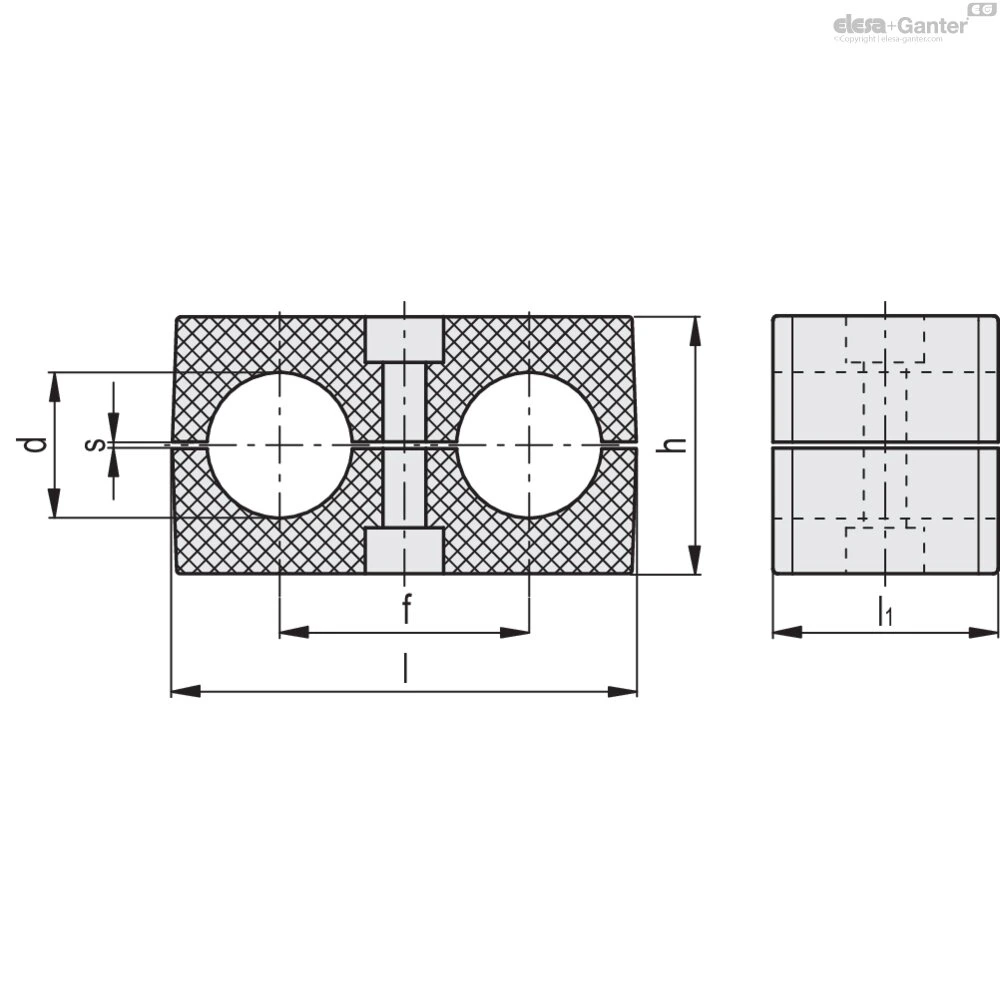

Схемы
DCE-D
Таблица моделей — Зажимы для труб сдвоенной серии DIN 3015-3
| Артикул | Описание |
|
|
|
|
|
l1 |
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 570381-C9 | DCE-D-1-6-6-PP-C9 | 1 | 6 | - | 20 | 36 | 30 | 27 | 0.6 | M 6 | 1/4-20 | 9 | |
| 570383-C9 | DCE-D-1-6.4-6.4-PP-C9 | 1 | 6.4 | 1/4 | 20 | 36 | 30 | 27 | 0.6 | M 6 | 1/4-20 | 9 | |
| 570385-C9 | DCE-D-1-8-8-PP-C9 | 1 | 8 | 5/16 | 20 | 36 | 30 | 27 | 0.6 | M 6 | 1/4-20 | 9 | |
| 570387-C9 | DCE-D-1-9.5-9.5-PP-C9 | 1 | 9.5 | 3/8 | 20 | 36 | 30 | 27 | 0.6 | M 6 | 1/4-20 | 8 | |
| 570389-C9 | DCE-D-1-10-10-PP-C9 | 1 | 10 | - | 20 | 36 | 30 | 27 | 0.6 | M 6 | 1/4-20 | 16 | |
| 570391-C9 | DCE-D-1-12-12-PP-C9 | 1 | 12 | - | 20 | 36 | 30 | 27 | 0.6 | M 6 | 1/4-20 | 7 | |
| 570393-C9 | DCE-D-1-12.7-12.7-PP-C9 | 1 | 12.7 | 1/2 | 20 | 36 | 30 | 27 | 0.8 | M 6 | 1/4-20 | 7 | |
| 570401-C9 | DCE-D-2-12-12-PP-C9 | 2 | 12 | - | 29 | 53 | 30 | 27 | 0.8 | M 8 | 5/16-18 | 11 | |
| 570403-C9 | DCE-D-2-12.7-12.7-PP-C9 | 2 | 12.7 | 1/2 | 29 | 53 | 30 | 27 | 0.8 | M 8 | 5/16-18 | 11 | |
| 570405-C9 | DCE-D-2-13.5-13.5-PP-C9 | 2 | 13.5 | - | 29 | 53 | 30 | 27 | 0.8 | M 8 | 5/16-18 | 12 | |
| 570407-C9 | DCE-D-2-14-14-PP-C9 | 2 | 14 | - | 29 | 53 | 30 | 27 | 0.8 | M 8 | 5/16-18 | 11 | |
| 570409-C9 | DCE-D-2-15-15-PP-C9 | 2 | 15 | - | 29 | 53 | 30 | 27 | 0.8 | M 8 | 5/16-18 | 10 | |
| 570411-C9 | DCE-D-2-16-16-PP-C9 | 2 | 16 | 5/8 | 29 | 53 | 30 | 27 | 0.8 | M 8 | 5/16-18 | 9 | |
| 570413-C9 | DCE-D-2-17.2-17.2-PP-C9 | 2 | 17.2 | - | 29 | 53 | 30 | 27 | 0.8 | M 8 | 5/16-18 | 9 | |
| 570415-C9 | DCE-D-2-18-18-PP-C9 | 2 | 18 | - | 29 | 53 | 30 | 27 | 0.8 | M 8 | 5/16-18 | 8 | |
| 570421-C9 | DCE-D-3-19-19-PP-C9 | 3 | 19 | 3/4 | 36 | 67 | 30 | 37 | 1 | M 8 | 5/16-18 | 17 | |
| 570423-C9 | DCE-D-3-20-20-PP-C9 | 3 | 20 | - | 36 | 67 | 30 | 37 | 1 | M 8 | 5/16-18 | 16 | |
| 570425-C9 | DCE-D-3-21.3-21.3-PP-C9 | 3 | 21.3 | - | 36 | 67 | 30 | 37 | 1 | M 8 | 5/16-18 | 15 | |
| 570427-C9 | DCE-D-3-22-22-PP-C9 | 3 | 22 | 7/8 | 36 | 67 | 30 | 37 | 1 | M 8 | 5/16-18 | 15 | |
| 570429-C9 | DCE-D-3-23-23-PP-C9 | 3 | 23 | - | 36 | 67 | 30 | 37 | 1 | M 8 | 5/16-18 | 14 | |
| 570431-C9 | DCE-D-3-24-24-PP-C9 | 3 | 24 | - | 36 | 67 | 30 | 37 | 1 | M 8 | 5/16-18 | 15 | |
| 570433-C9 | DCE-D-3-25-25-PP-C9 | 3 | 25 | - | 36 | 67 | 30 | 37 | 1 | M 8 | 5/16-18 | 12 | |
| 570435-C9 | DCE-D-3-25.4-25.4-PP-C9 | 3 | 25.4 | 1 | 36 | 67 | 30 | 37 | 1 | M 8 | 5/16-18 | 12 | |
| 570441-C9 | DCE-D-4-26.9-26.9-PP-C9 | 4 | 26.9 | - | 45 | 81 | 30 | 42 | 1 | M 8 | 5/16-18 | 22 | |
| 570443-C9 | DCE-D-4-28-28-PP-C9 | 4 | 28 | - | 45 | 81 | 30 | 42 | 1 | M 8 | 5/16-18 | 21 | |
| 570445-C9 | DCE-D-4-30-30-PP-C9 | 4 | 30 | - | 45 | 81 | 30 | 42 | 1 | M 8 | 5/16-18 | 18 | |
| 570451-C9 | DCE-D-5-32-32-PP-C9 | 5 | 32 | 1 1/4 | 56 | 106 | 30 | 53 | 1.2 | M 8 | 5/16-18 | 38 | |
| 570453-C9 | DCE-D-5-33.7-33.7-PP-C9 | 5 | 33.7 | - | 56 | 106 | 30 | 53 | 1.2 | M 8 | 5/16-18 | 36 | |
| 570455-C9 | DCE-D-5-35-35-PP-C9 | 5 | 35 | - | 56 | 106 | 30 | 53 | 1.2 | M 8 | 5/16-18 | 35 | |
| 570457-C9 | DCE-D-5-38-38-PP-C9 | 5 | 38 | 1 1/2 | 56 | 106 | 30 | 53 | 1.2 | M 8 | 5/16-18 | 31 | |
| 570459-C9 | DCE-D-5-42.4-42.4-PP-C9 | 5 | 42.4 | - | 56 | 106 | 30 | 53 | 1.2 | M 8 | 5/16-18 | 25 |
Основные характеристики
Материал
Технополимер на основе полипропилена (PP), высокая устойчивость к УФ-излучению, чёрный цвет RAL 9005.
Стандартное исполнение
Одно монтажное отверстие для винта с шестигранной головкой
Рабочая температура
От -30 °C до +90 °C.
Общая информация
Особенности и области применения
Зажим для труб сдвоенной серии, соответствующий стандарту DIN 3015-3, позволяет надёжно крепить жёсткие трубы или гибкие кабели параллельно, снижая вибрации и шум.
В частности, стандарт DIN определяет конкретные эталонные группы на основе габаритных размеров корпусов колец.
В таблице показано соответствие между группой DIN 3015-3 и соответствующей группой DCE-D.
Специальная внутренняя насечка на двух полузажимах обеспечивает высокое сцепление между зажимом и трубой, гарантируя тем самым высокую стабильность.
Они используются в промышленной гидравлике в качестве системы крепления для изготовления труб (для жидкостей или газов).
В мобильной гидравлике (погрузочно-разгрузочные машины, сельскохозяйственная техника) для создания гидравлических или пневматических систем с гибкими трубками или кабелями.
Они также используются в железнодорожной и военно-морской отраслях.
См. Технические данные зажимов для труб.
| Соответствие между группой DIN 3015-3 и группой DCE-D | |||||
|---|---|---|---|---|---|
| Группа DIN 3015-3 | 1 | 2 | 3 | 4 | 5 |
| Группа DCE-D | 1 | 2 | 3 | 4 | 5 |
Варианты исполнения по запросу
Варианты исполнения по запросу
- Зажимы для труб разных диаметров.
- Различные материалы и цвета.
