Серия CSMT-A

CSMT-A

Замки с ключами

Запирание ключом, защита от поворачивания, технополимер

Рычажные замки с Т-образной рукояткой

Таблица (PDF)

CSMT-A

Таблица моделей — Замки с ключами

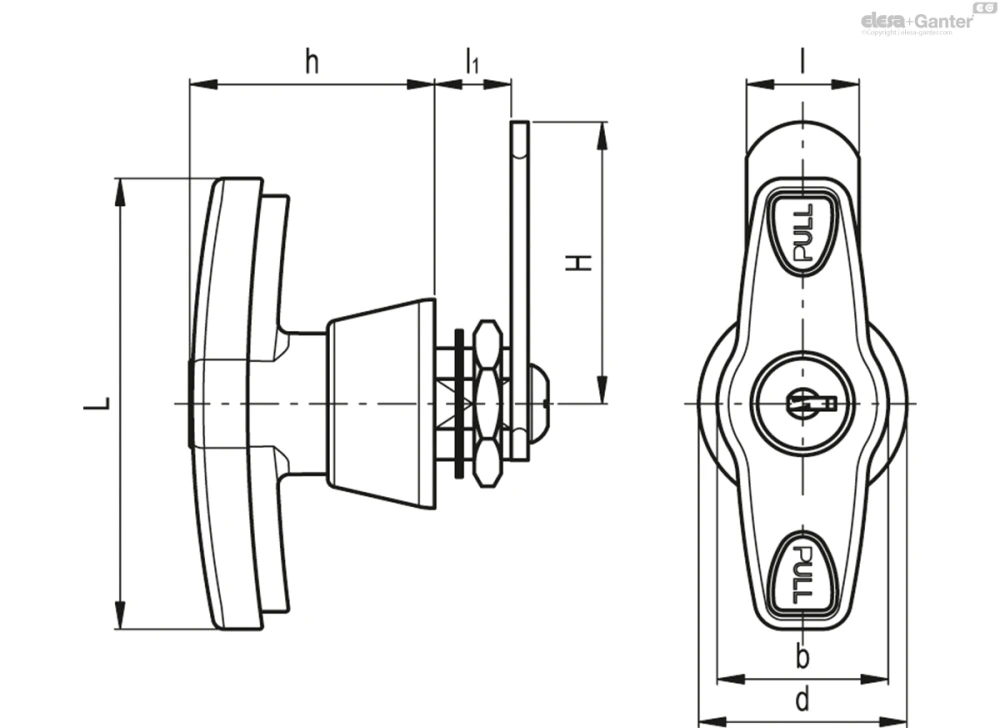

Артикул	Описание	H	L	l	l₁	b	h	d	Вес (г)	В корзину
421525	CSMT-A-50	50	80	20	13.5	30	43	37	138
421527	CSMTU-A-50	50	80	20	13.5	30	43	37	142

3D-модель Технические данные (PDF)

Основные характеристики

Ручка и втулка

Технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, подвижная деталь красного цвета RAL 3020.

Шток

Цинковый сплав с хроматным покрытием.

Пружины

Нержавеющая сталь.

Пластина на лицевой поверхности

Нержавеющая сталь.

Гайка

M22 × 1,5 из технополимера.

Плоский запирающий рычаг

Оцинкованная сталь, толщина 3 мм.

Уплотнительное кольцо

Бутадиен-нитрильный каучук NBR.

Саморез

Оцинкованная сталь.

Два ключа

Никелированная латунь, съёмныe в двух положениях при 180°.

Угол поворота

90° по часовой стрелке (вправо).

Защита IP

Класс защиты IP65 в соответствии с таблицей EN 60529.

Стандартные исполнения

CSMT-A: замок с 400 различными комбинациями. Каждый замок имеет пару ключей с соответствующей комбинацией.
CSMTU-A: замок с одной комбинацией. Все замки имеют одинаковую комбинацию и могут быть открыты одним и тем же ключом.

Общая информация

Особенности и области применения

Ручки-задвижки с устройством предотвращения вращения CSMT-A особенно подходят для применения на шкафах или дверях, подверженных сильной вибрации. Устройство предотвращения вращения защищает дверь от случайного открывания из-за вибрации, когда защелка не зафиксирована.

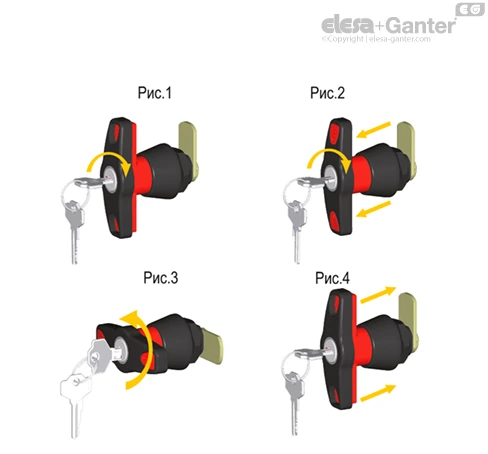

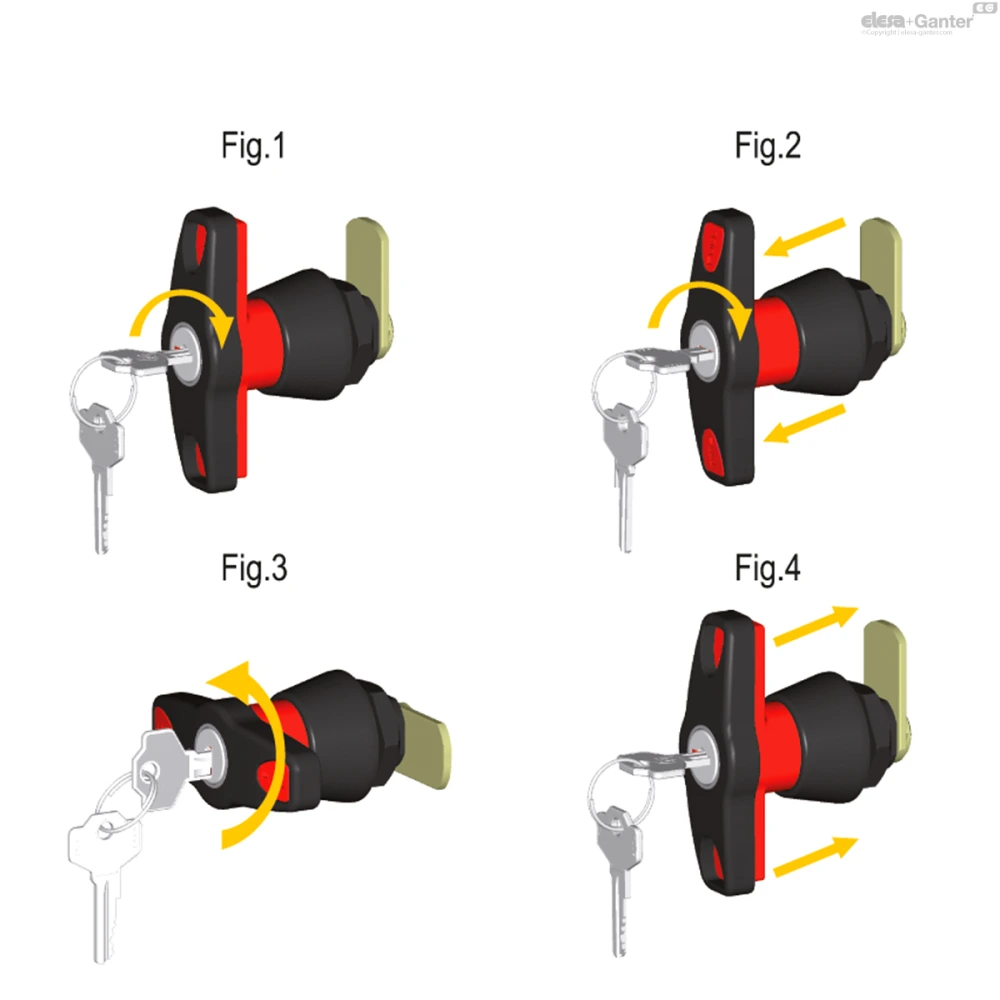

После открытия замка с помощью ключа (рис. 1) ручку можно повернуть, потянув красную часть корпуса на себя (рис. 2). При повороте ручки в положение блокировки (рис. 3) механизм предотвращения вращения задействуется автоматически (рис. 4).
