Серия CSL.FM
CSL.FM
Замки с ключами
Замок, технополимер и цинковый сплав
Замки с ключами
Изображения
Схемы
CSL.FM

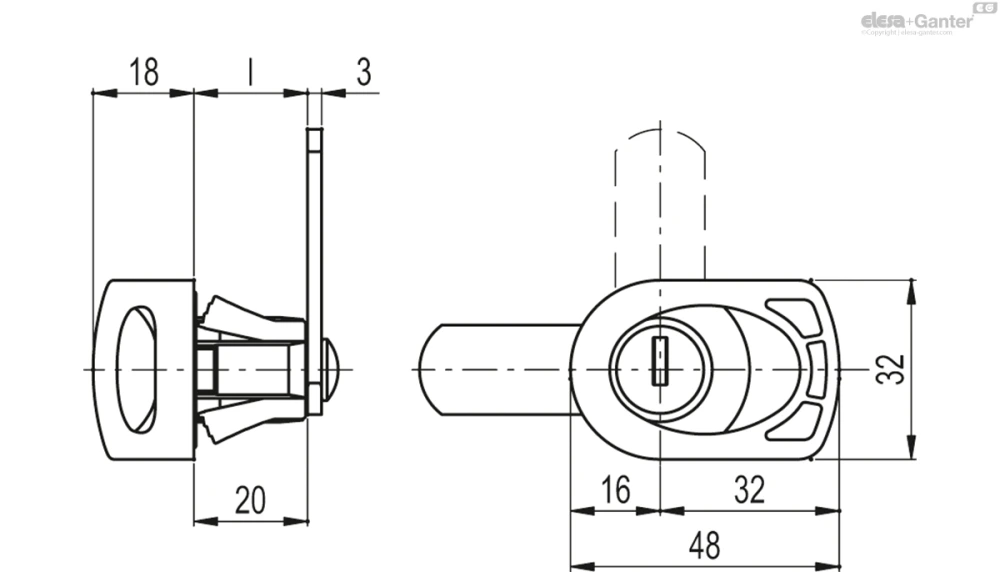

Таблица моделей — Замки с ключами
CSL.
| Артикул | Описание |
|
|
В корзину |
|---|---|---|---|---|
| 421281 | CSL-FM-45-16 | 16 | 67 | |
| 421282 | CSL-FM-45-18 | 18 | 63 | |
| 421283 | CSL-FM-45-20 | 20 | 67 | |
| 421284 | CSL-FM-45-24 | 24 | 67 | |
| 421285 | CSL-FM-45-28 | 28 | 73 | |
| 421286 | CSL-FM-45-30 | 30 | 69 | |
| 421287 | CSL-FM-45-32 | 32 | 70 |
CSLU.
Основные характеристики
Втулка
Армированный стекловолокном технополимер на основе полиамида (PA), чёрный цвет.
Шток
Цинковый сплав с медным покрытием.
Пластина на лицевой поверхности
Нержавеющая сталь.
Уплотнительное кольцо
Силикон наносится непосредственно на заднюю сторону головки статора.
Шайба с эластичными фиксирующими крыльями
Оцинкованная сталь.
Запирающий рычаг
Оцинкованная сталь, толщина 2,5 мм.
Винт
M5 × 5 из оцинкованной стали.
Два ключа
Никелированная латунь, съёмные в одном положении.
Угол поворота
90° вправо.
Защита IP
Класс защиты IP65 в соответствии с таблицей EN 60529-.
Стандартные исполнения
- CSL.: замок с 400 различными комбинациями. Каждый замок имеет пару ключей с различной комбинацией.
- CSLU.: замок с одной комбинацией. Все замки имеют одинаковую комбинацию и могут быть открыты одним и тем же ключом.
Инструмент для демонтажа (заказывается отдельно)
Код 421280 ATTREZZO CSL.FM из нержавеющей стали AISI 304.
Общая информация
Особенности

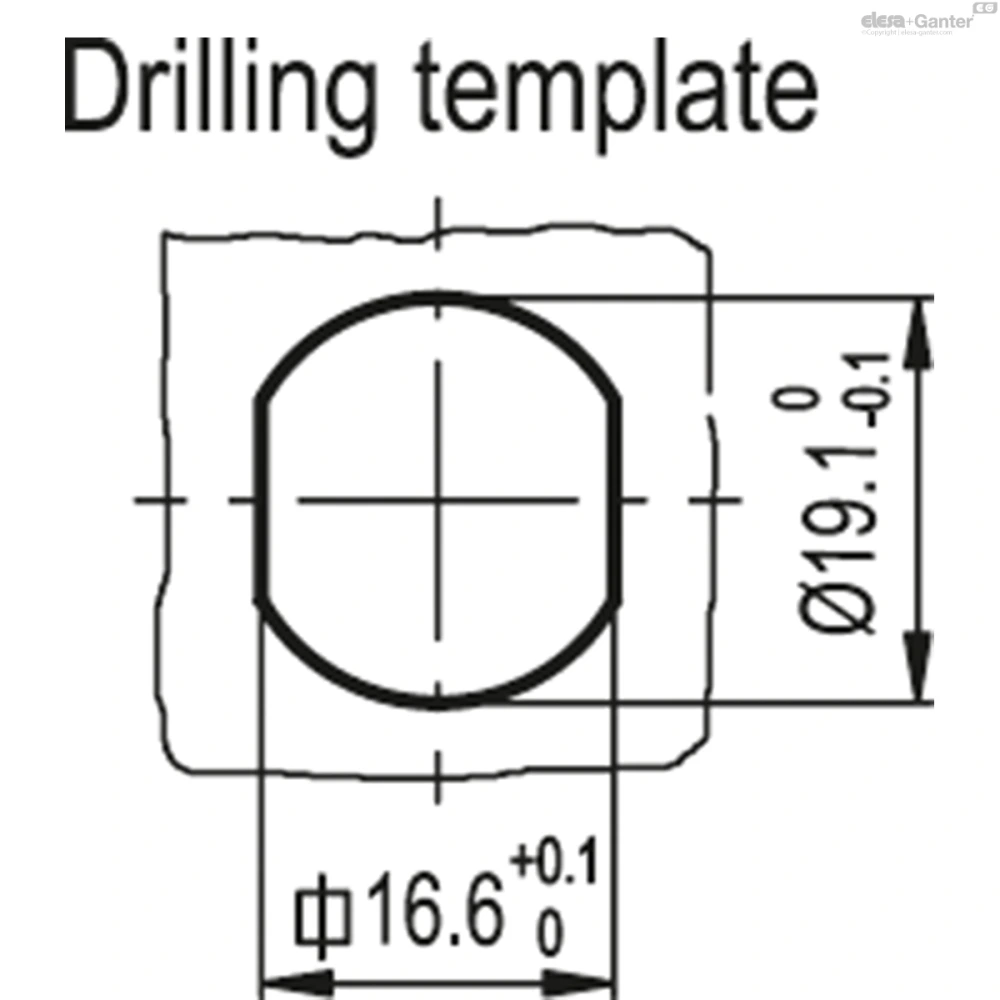

Быстрая сборка при толщине стального листа 1–2 мм.
Другие исполнения
Специальные исполнения и аксессуары
- Запирающие рычаги других размеров.

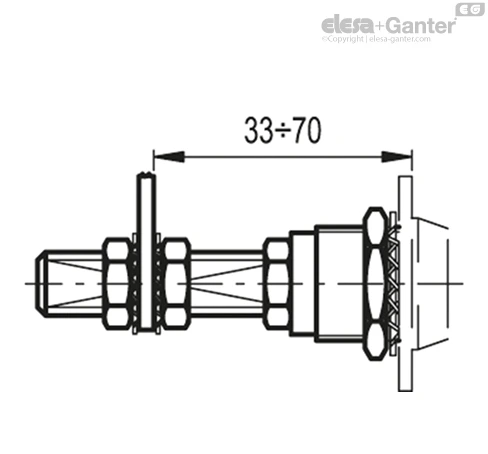

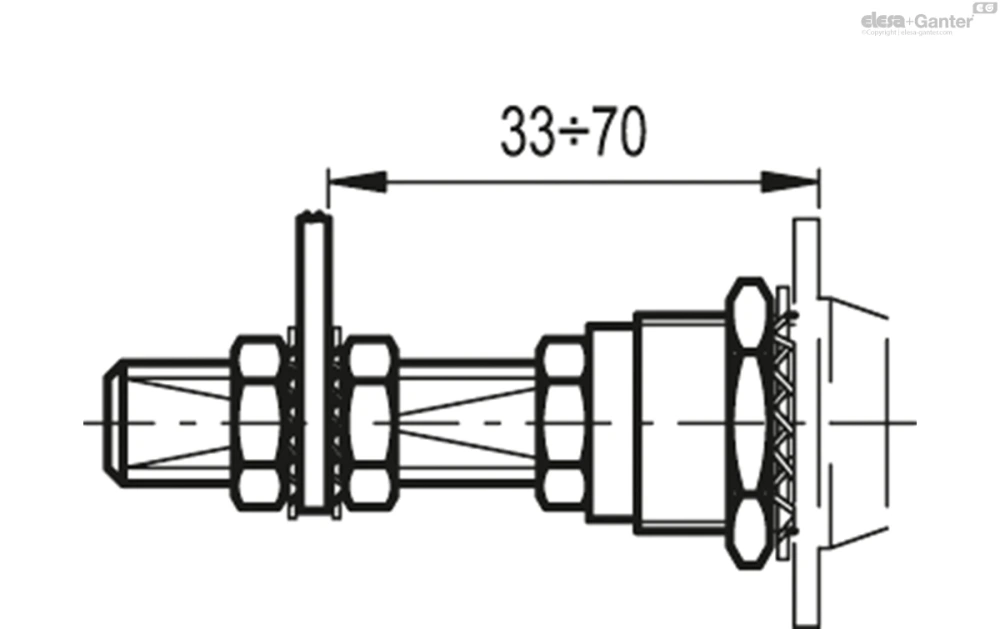

- Латунный удлинитель с резьбой для далеко расположенного рычага, только для втулок длиной l1 = 20, 25 и 30 мм (код 421137 C.PQ M5/58).
Инструкции по монтажу
Инструкции по монтажу

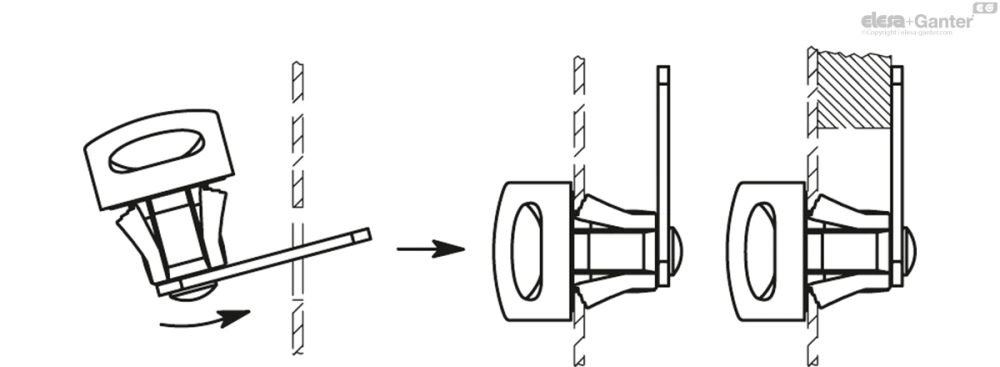

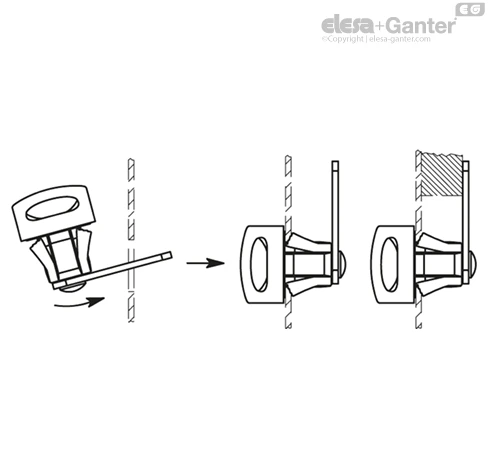

Замок вставляется в монтажное отверстие в двери со стороны рычага (см. рисунок) до тех пор, пока крыльчатые выступы пружинной шайбы не защёлкнутся, обеспечив полную фиксацию.
Замки поставляются с присоединённым рычагом для ускорения монтажа.
При необходимости замок может быть демонтирована с внутренней стороны двери с помощью инструмента для демонтажа (заказывается отдельно).
