Серия CS-RPR.

CS-RPR.

Замки с ключами

Перепрограммируемый замок, сталь

Замки с ригелем

Таблица (PDF)

CS-RPR.

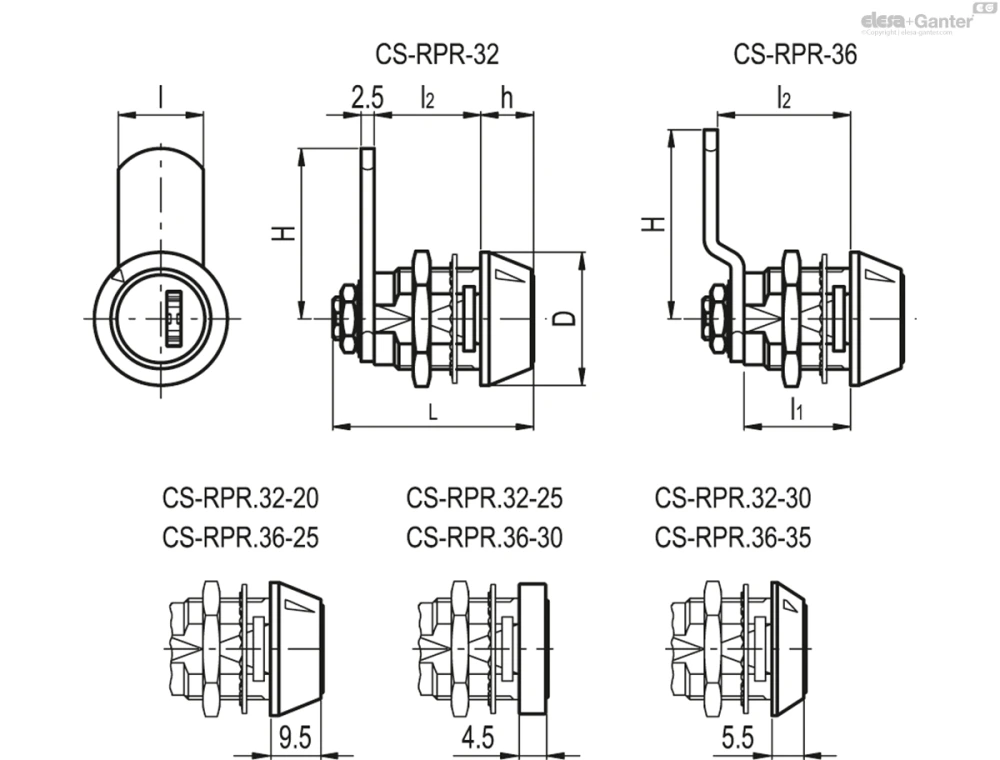

Таблица моделей — Замки с ключами

Артикул	Описание	D	H	L	l	l₁	l₂	h	Вес (г)
421555	CS-RPR.32-20	25	32	37.5	16	20	20	9.5	79
421557	CS-RPR.32-25	22	32	37.5	16	25	25	4.5	68
421559	CS-RPR.32-30	25	32	40.5	16	30	30	5.5	85
421575	CS-RPR.36-25	25	35.5	37.5	16	20	25	9.5	74
421577	CS-RPR.36-30	22	35.5	37.5	16	25	30	4.5	75
421579	CS-RPR.36-35	25	35.5	40.5	16	30	35	5.5	78

3D-модель Технические данные (PDF)

Основные характеристики

Замок

С противонаправленными сторонами и двусторонним ключом с внутренней дорожкой(заказывается отдельно, см. ниже комплект ключей). 9 791 различных комбинаций.

Втулка и шток

Хромированный цинковый сплав с пластиной из закалённой стали для защиты от сверления и передней панелью из нержавеющей стали.

Гайка

Латунь M19 × 1

Зубчатая шайба

Для втулки из оцинкованной стали, стальной винт.

Запирающий рычаг

Оцинкованная сталь, толщина 2,5 мм.

Гайка

Латунь.

Винт

Оцинкованная сталь ( только для исполнений CS-RPR.32-30 и CS-RPR.36-35).

Угол поворота

180°, с ключом, вынимаемым в двух положениях.

Набор ключей

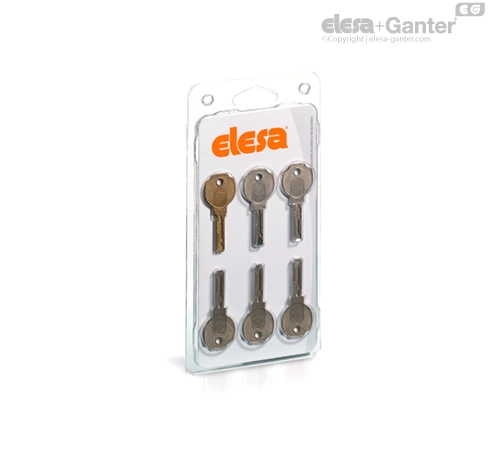

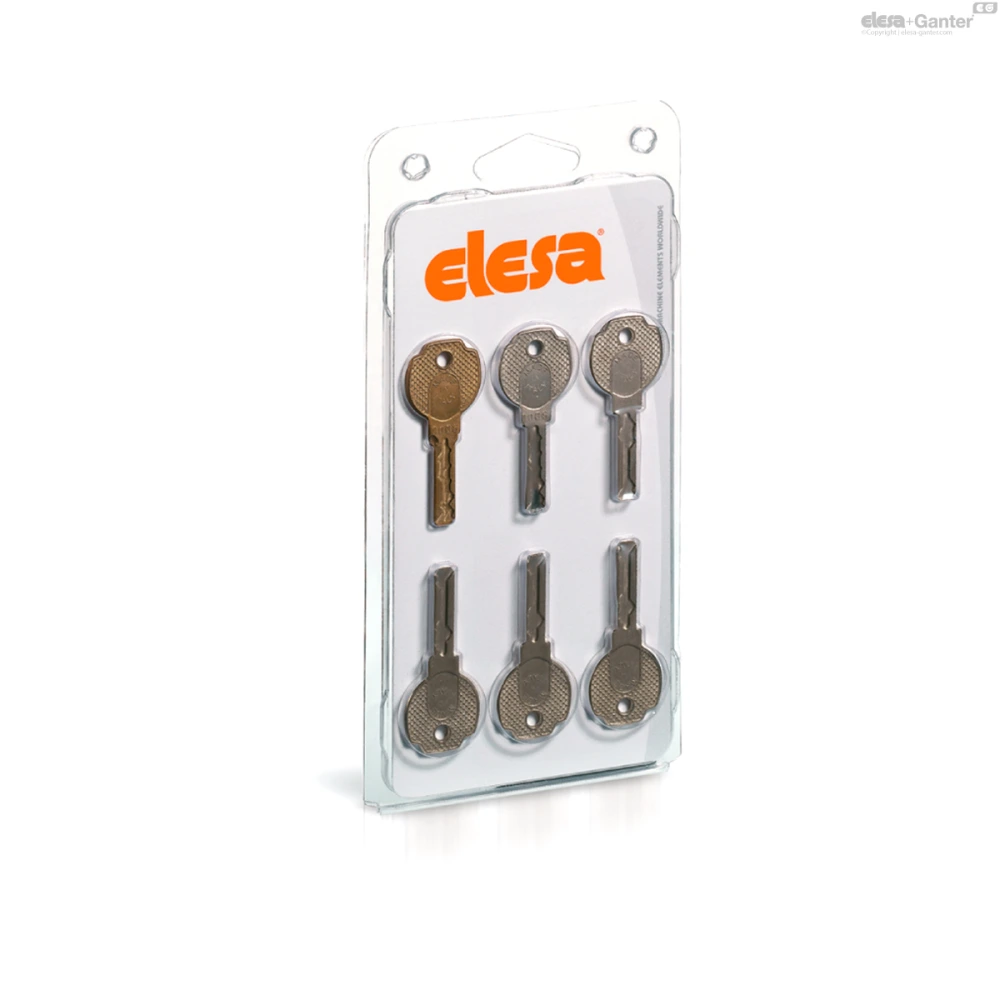

Набор ключей KCR (заказывается отдельно) состоит из программирующего латунного ключа и нескольких серебристых ключей для стандартного использования.

KCR-05: 1 программирующий ключ и 5 ключей для стандартного использования.
KCR-10: 1 программирующий ключ и 10 ключей для стандартного использования.
KCR-01: 25 ключей для стандартного использования.

Другие исполнения

Специальные исполнения и аксессуары

Запирающие рычаги других размеров.
Другие наборы ключей с различным программированием.

Инструкции по использованию

Особенности и области применения

CS-RPR поставляются не запрограммированными, с сердечником, настроенным в соответствии с индексом, проставленным на передней поверхности корпуса.

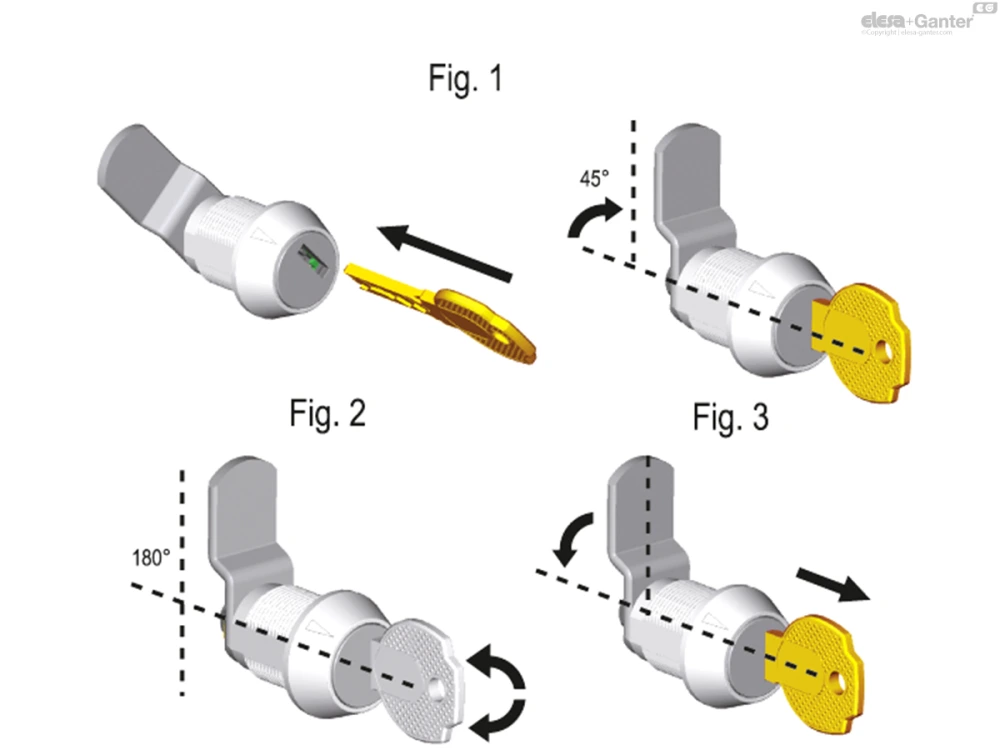

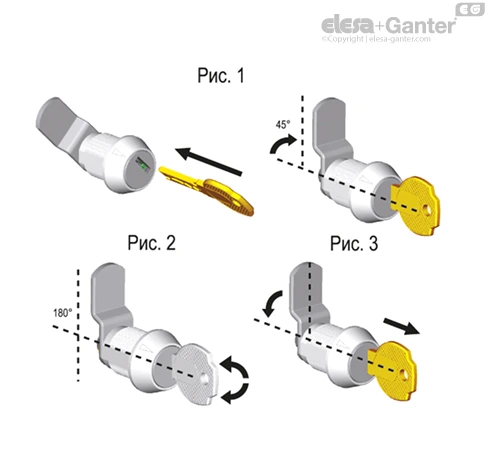

Первое программирование: вставьте латунный программирующий ключ и поверните замок по часовой стрелке на 45° (рис. 1). Замок запрограммирован. Вставьте обычный ключ из нейзильбера для запирания или отпирания задвижки (рис. 2).
Перепрограммирование замка: вставьте ключ, которым был запрограммирован замок, и поверните ключ против часовой стрелки на 45°, пока сердечник не окажется в нейтральном положении (рис. 3). Удалите старый программирующий ключ, вставьте новый программирующий ключ (из нового комплекта) и поверните его по часовой стрелке на 45° (рис. 1).

Теперь замок перепрограммирован на новую комбинацию, и обычные ключи из нейзильбера, входящие в новый комплект, должны использоваться для запирания и отпирания замка (рис. 2).
