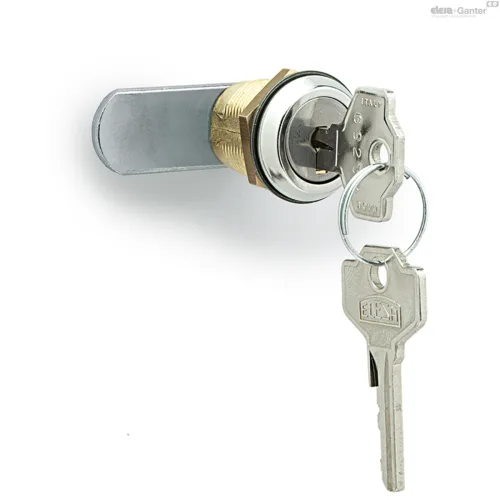

Серия CS.

CS.

Замки с ключами

Замок, цинковый сплав

Замки с ключами

Таблица (PDF)

CS.

Таблица моделей — Замки с ключами

CS.

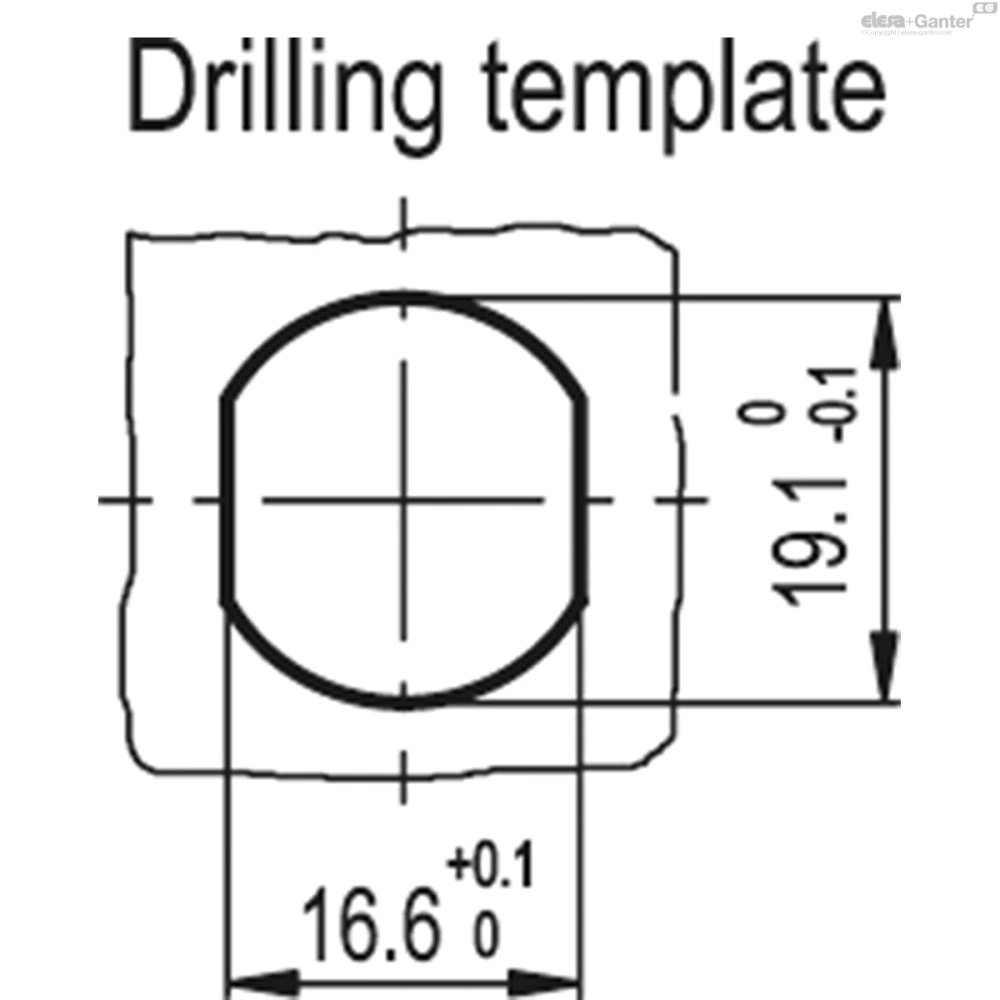

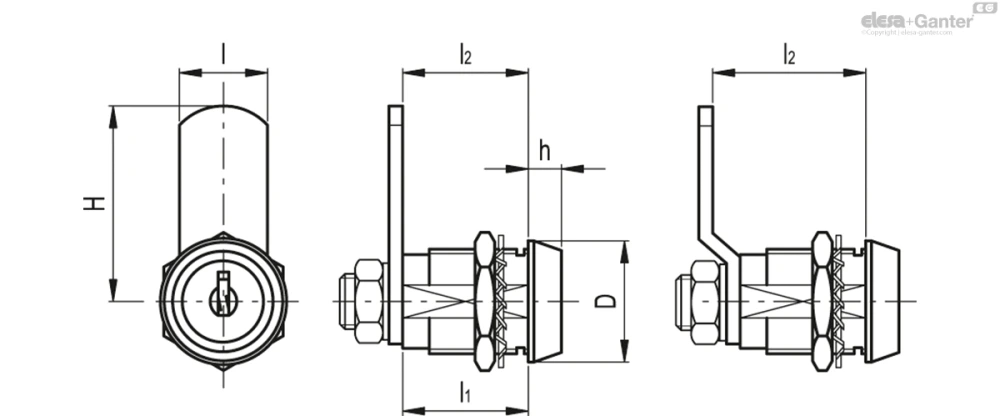

Артикул	Описание	D	H	l	l₁	l₂	h	Вес (г)
421411	CS.13-32-13	23	32	16	13	13	5	71
421413	CS.16-32-16	23	32	16	16	16	5	74
421415	CS.20-32-20	23	32	16	20	20	5	74
421417	CS.25-32-25	23	32	16	25	25	5	82
421419	CS.30-32-30	23	32	16	30	30	5	90
421431	CS.13-36-18	23	35.5	16	13	18	5	68
421433	CS.16-36-21	23	35.5	16	16	21	5	73
421435	CS.20-36-25	23	35.5	16	20	25	5	77
421437	CS.25-36-30	23	35.5	16	25	30	5	91
421439	CS.30-36-35	23	35.5	16	30	35	5	95

CSU.

Артикул	Описание	D	H	l	l₁	l₂	h	Вес (г)
421451	CSU.13-32-13	23	32	16	13	13	5	71
421453	CSU.16-32-16	23	32	16	16	16	5	70
421455	CSU.20-32-20	23	32	16	20	20	5	75
421457	CSU.25-32-25	23	32	16	25	25	5	87
421459	CSU.30-32-30	23	32	16	30	30	5	90
421471	CSU.13-36-18	23	35.5	16	13	18	5	68
421473	CSU.16-36-21	23	35.5	16	16	21	5	77
421475	CSU.20-36-25	23	35.5	16	20	25	5	76
421477	CSU.25-36-30	23	35.5	16	25	30	5	89
421479	CSU.30-36-35	23	35.5	16	30	35	5	91

3D-модель Технические данные (PDF)

Основные характеристики

Втулка

Цинковый сплав с медным покрытием.

Шток

Оцинкованный цинковый сплав.

Пластина на лицевой поверхности

Нержавеющая сталь.

Гайка

M19 × 1 из латуни.

Плоская пружинная шайба

Оцинкованная сталь (только для l1 = 13 и 16 мм),

Шайба с внутренними зубцами

Оцинкованная сталь.

Запирающий рычаг

Оцинкованная сталь, толщина 2,5 мм.

Сборка с помощью шестигранной гайки M6 × 0,75 для l1=13, 16 и 18 мм, сборка с использованием винта M5 × 5 для l1 = 20 мм или винта M5 × 8 для l1 = 25 и 30 мм.

Два ключа

Никелированная латунь, съёмныe в двух положениях при 180°.

Угол поворота

180°.

Стандартные исполнения

CS.: замок с 400 различными комбинациями. Каждый замок имеет пару ключей с соответствующей комбинацией.
CSU.: замок с одной комбинацией. Все замки открываются ключом с одной и той же комбинацией.

Другие исполнения

Специальные исполнения и аксессуары

Запирающие рычаги других размеров.

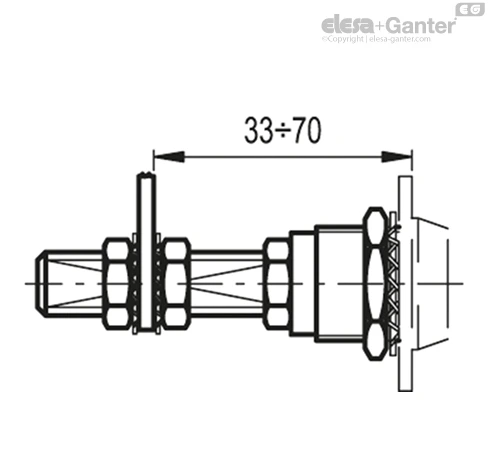

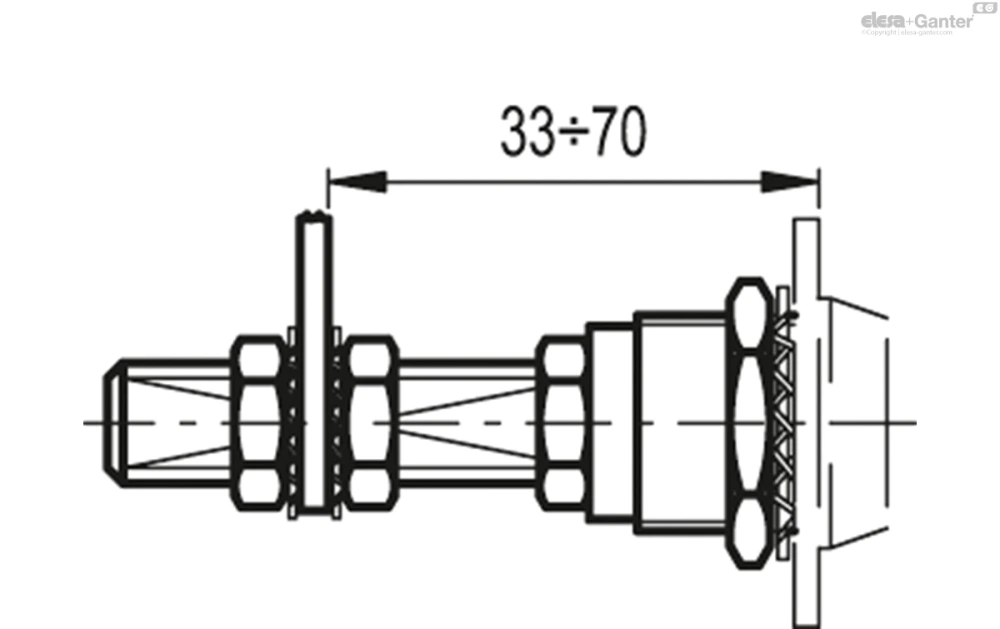

Латунный удлинитель с резьбой для далеко расположенного рычага, только для втулок длиной l1 = 25 и 30 мм (код 421137 C.PQ M5/58).
