Серия CQTL.FM

CQTL.FM

Замки с ключами

Быстросъёмные, технополимер

Замки с ключами

Таблица (PDF)

CQTL.FM

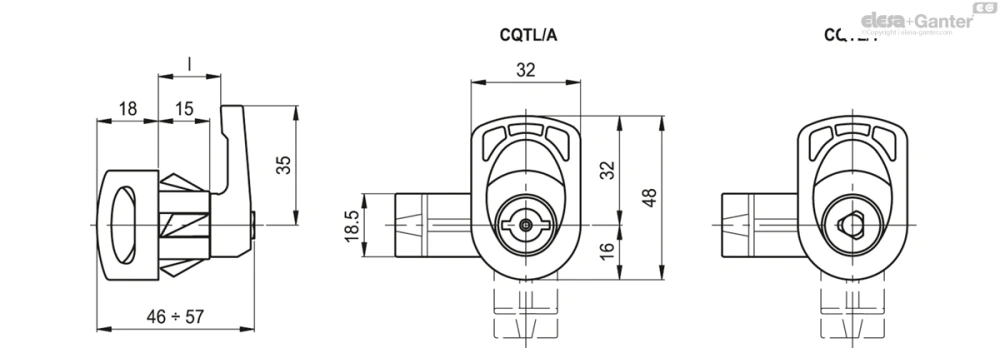

Таблица моделей — Замки с ключами

CQTL/A

Артикул	Описание	l	Вес (г)
421251	CQTL/A-FM-35-18	18	35
421252	CQTL/A-FM-35-20	20	35
421253	CQTL/A-FM-35-22	22	35
421254	CQTL/A-FM-35-25	25	40
421255	CQTL/A-FM-35-30	30	37

CQTL/T

Артикул	Описание	l	Вес (г)
421256	CQTL/T-FM-35-18	18	34
421257	CQTL/T-FM-35-20	20	26
421258	CQTL/T-FM-35-22	22	35
421259	CQTL/T-FM-35-25	25	36
421260	CQTL/T-FM-35-30	30	37

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Армированный стекловолокном технополимер на основе полиамида (ПА), чёрный цвет.

Кольцевое уплотнение

Силикон наносится непосредственно на заднюю сторону головки статора.

Шайба с гибкими фиксирующими крыльчатыми выступами и саморезы

Нержавеющая сталь.

Ключ

Технополимер на основе полиамида (ПА).

Угол поворота

90°.

Защита IP

Класс защиты IP65 в соответствии с таблицей EN 60529.

Стандартные исполнения

CQTL/A: углубление с двумя выступами для ключа.
CQTL/T: треугольное углубление для ключа.

Максимальная постоянная рабочая температура

130 °C.

Инструмент для демонтажа (заказывается отдельно)

Код 421550 ATTREZZO CQT.FM. из нержавеющей стали AISI 304.

Общая информация

Особенности

При толщине стального листа в пределах 1–2 мм быстросборные замки с потайной головкой CQT.FM (запатентованные) быстро монтируются на дверь.

Другие исполнения

Специальные исполнения доступны по запросу

Запирающие рычаги из оцинкованной стали.
Замки и ключи, поставляемые отдельно.

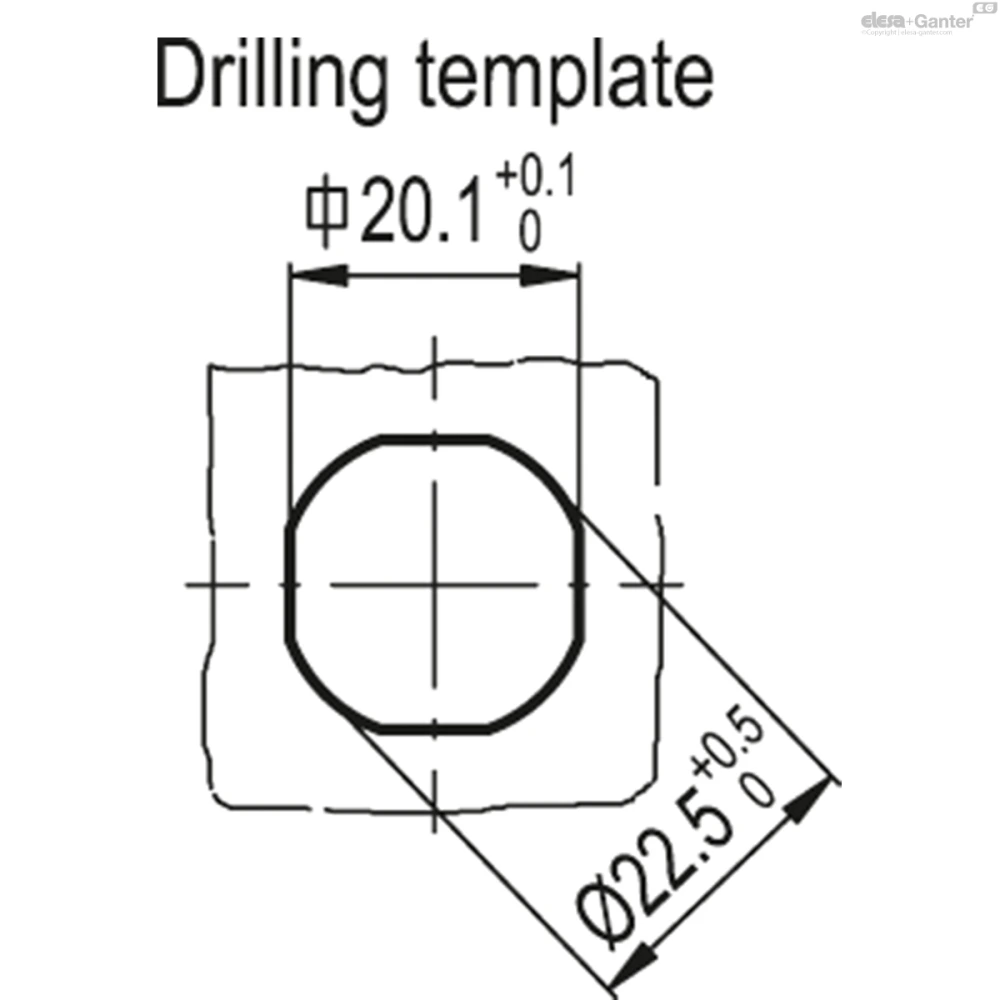

Инструкции по монтажу

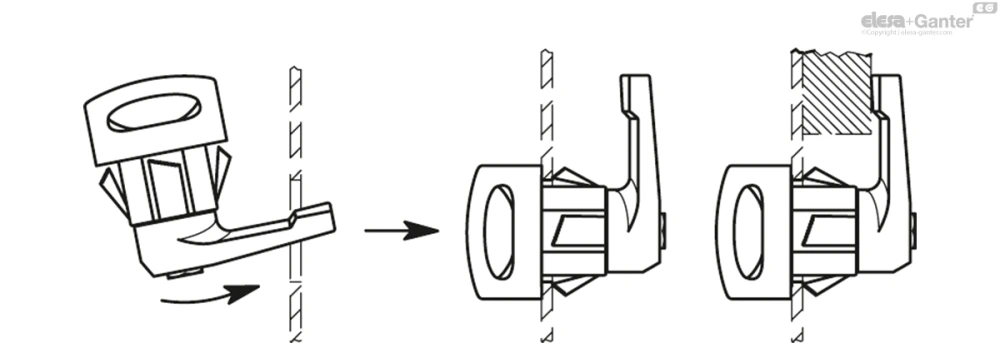

Замок вставляется в монтажное отверстие в двери со стороны рычага (см. рисунок) до тех пор, пока крыльчатые выступы пружинной шайбы не защёлкнутся, обеспечив полную фиксацию.

Замки поставляются с присоединённым рычагом для ускорения монтажа.

При необходимости замок может быть демонтирована с внутренней стороны двери с помощью инструмента для демонтажа (заказывается отдельно).
