Серия CQTF.FM-AE-V0

CQTF.FM-AE-V0

Замки с ключами

Быстросъёмные, технополимер

Замки с ключами

Таблица (PDF)

CQTF.FM-AE-V0

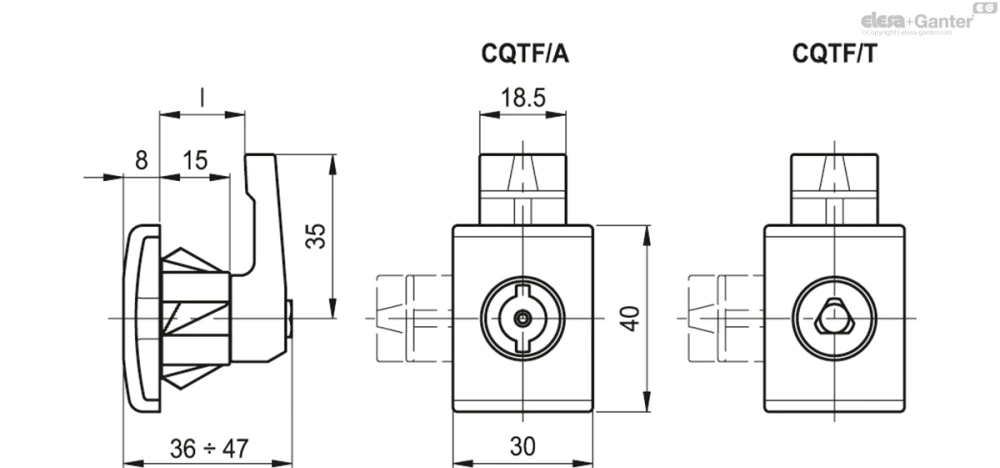

Таблица моделей — Замки с ключами

CQTF/A

Артикул	Описание	l	Вес (г)
421261	CQTF/A-FM-35-18-AE-V0	18	40
421262	CQTF/A-FM-35-20-AE-V0	20	40
421263	CQTF/A-FM-35-22-AE-V0	22	47
421264	CQTF/A-FM-35-25-AE-V0	25	49
421265	CQTF/A-FM-35-30-AE-V0	30	36

CQTF/T

Артикул	Описание	l	Вес (г)
421266	CQTF/T-FM-35-18-AE-V0	18	40
421267	CQTF/T-FM-35-20-AE-V0	20	39
421268	CQTF/T-FM-35-22-AE-V0	22	40
421269	CQTF/T-FM-35-25-AE-V0	25	29
421270	CQTF/T-FM-35-30-AE-V0	30	41

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, сертифицированный, самозатухающий UL-94 V0.

Кольцевое уплотнение

Силикон наносится непосредственно на заднюю сторону головки статора.

Шайба с гибкими фиксирующими крыльчатыми выступами и саморезы

Нержавеющая сталь.

Ключ

Технополимер на основе полиамида (ПА).

Угол поворота

90°.

Защита IP

Класс защиты IP65 в соответствии с таблицей EN 60529.

Стандартные исполнения

CQTF/A: углубление с двумя выступами для ключа.
CQTF/T: треугольное углубление для ключа.

Максимальная постоянная рабочая температура

130 °C.

Инструмент для демонтажа (заказывается отдельно)

Код 421550 ATTREZZO CQT.FM. из нержавеющей стали AISI 304.

Общая информация

Особенности

Быстрая сборка при толщине стального листа 1–2 мм.

Технические данные

Сертификация "V0" в соответствии с UL-94 V (лаборатории UL по технике безопасности в США) (см. Технические данные) указывает, что на испытуемом пластиковом образце определённых формы и размера в вертикальном положении пламя гаснет в течение 10 секунд, не вызывая образования капель расплава.

Другие исполнения

Специальные исполнения доступны по запросу

Запирающие рычаги из оцинкованной стали.
Замки и ключи, поставляемые отдельно.

Инструкции по монтажу

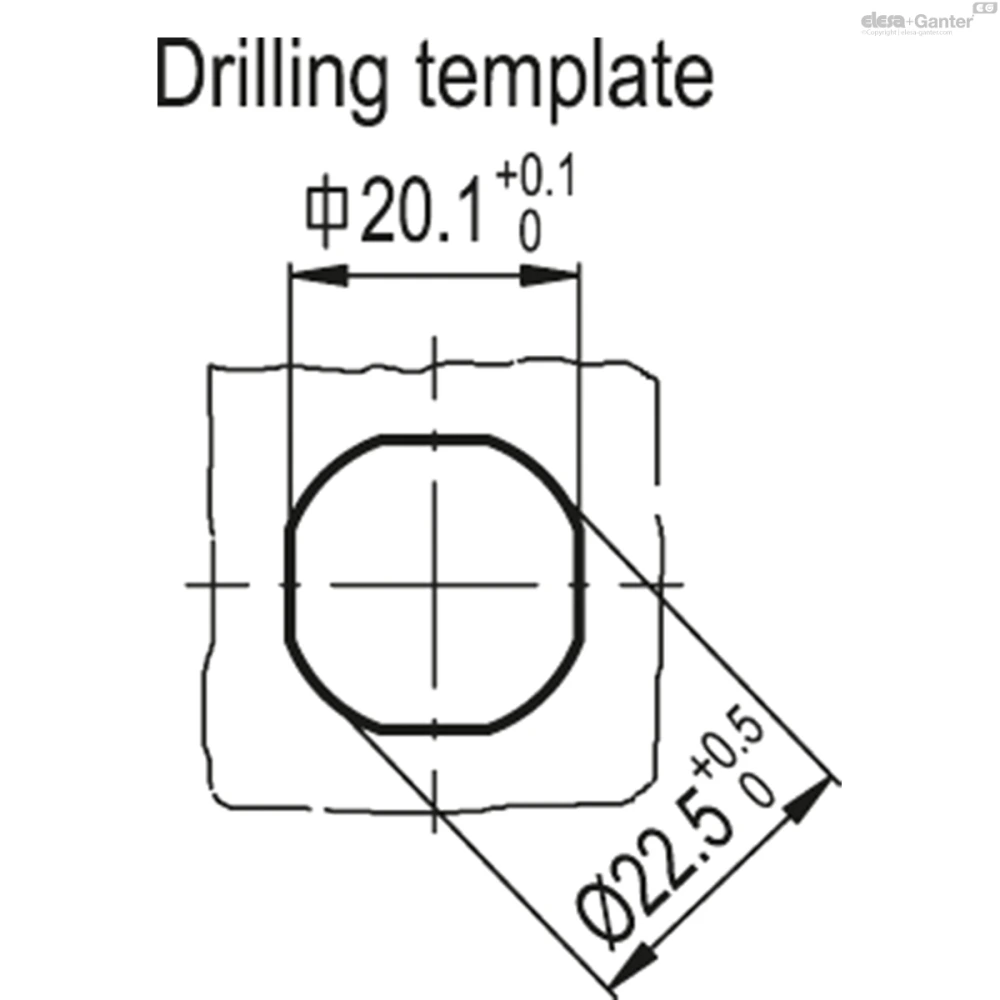

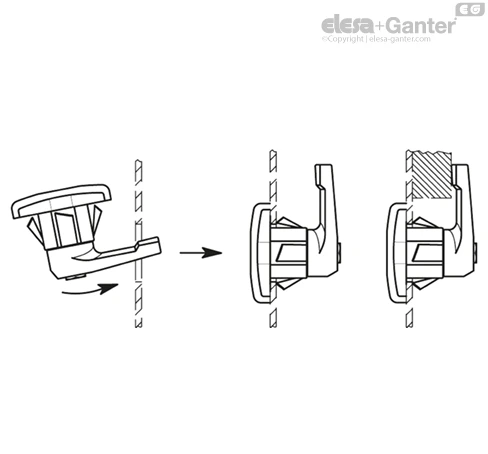

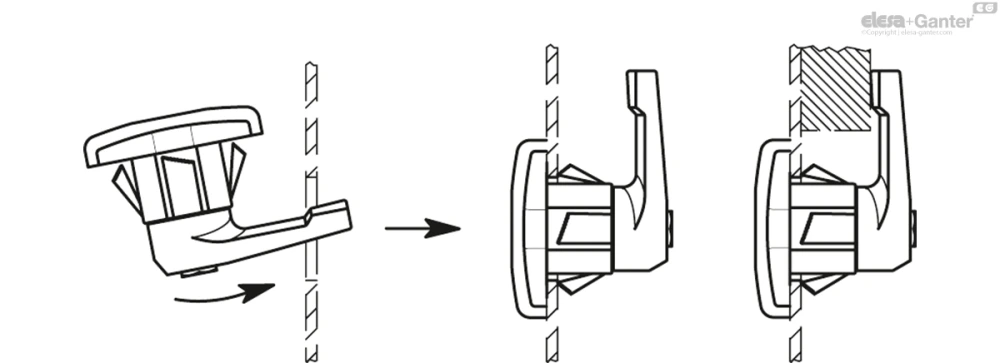

Замок вставляется в монтажное отверстие в двери со стороны рычага (см. рисунок) до тех пор, пока крыльчатые выступы пружинной шайбы не защёлкнутся, обеспечив полную фиксацию.

Замки поставляются с присоединённым рычагом для ускорения монтажа.

При необходимости замок может быть демонтирована с внутренней стороны двери с помощью инструмента для демонтажа (заказывается отдельно).
