Серия CQT.FM-CR

CQT.FM-CR

Замки с ключами

Быстросъёмные, технополимер

Замки с ключами

Таблица (PDF)

CQT.FM-CR

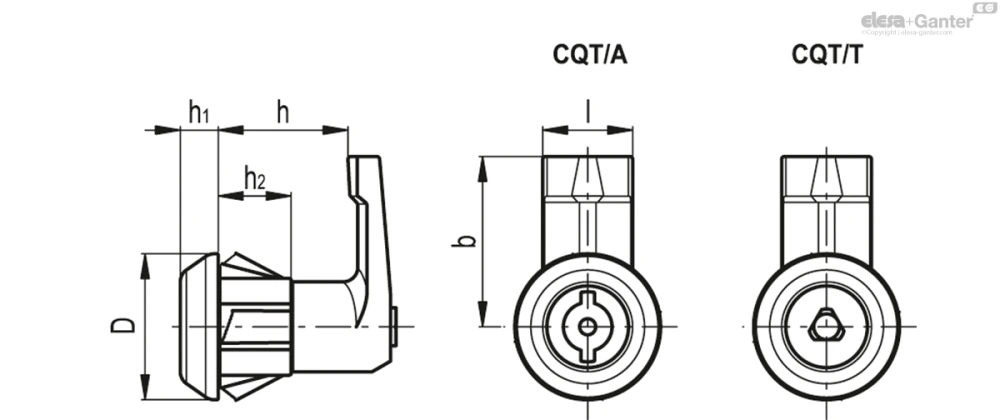

Таблица моделей — Замки с ключами

CQT/A

Артикул	Описание	D	l	b	h	h₁	h₂	Вес (г)
421540	CQT/A-FM-35-18-CR	30	18.5	35	18	8	15	35
421541	CQT/A-FM-35-20-CR	30	18.5	35	20	8	15	24
421542	CQT/A-FM-35-22-CR	30	18.5	35	22	8	15	38
421543	CQT/A-FM-35-25-CR	30	18.5	35	25	8	15	38
421544	CQT/A-FM-35-30-CR	30	18.5	35	30	8	15	38

CQT/T

Артикул	Описание	D	l	b	h	h₁	h₂	Вес (г)
421545	CQT/T-FM-35-18-CR	30	18.5	35	18	8	15	27
421546	CQT/T-FM-35-20-CR	30	18.5	35	20	8	15	37
421547	CQT/T-FM-35-22-CR	30	18.5	35	22	8	15	36
421548	CQT/T-FM-35-25-CR	30	18.5	35	25	8	15	30
421549	CQT/T-FM-35-30-CR	30	18.5	35	30	8	15	38

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, хромирование, глянцевая поверхность. Рычаг без хромирования.

Уплотнительное кольцо

Силикон наносится непосредственно на заднюю сторону головки статора.

Шайба с гибкими фиксирующими крыльчатыми выступами и саморезы

Нержавеющая сталь.

Ключ

Технополимер на основе полиамида (PA).

Угол поворота

90°.

Защита IP

Класс защиты IP65 в соответствии с таблицей EN 60529.

Стандартные исполнения

CQT/A: модификация для ключа с двумя выступами.
CQT/T: модификация для трехгранного ключа.

Максимальная постоянная рабочая температура

80°C.

Инструмент для демонтажа (заказывается отдельно)

Код 421550 ATTREZZO CQT.FM. из нержавеющей стали AISI 304.

Общая информация

Особенности

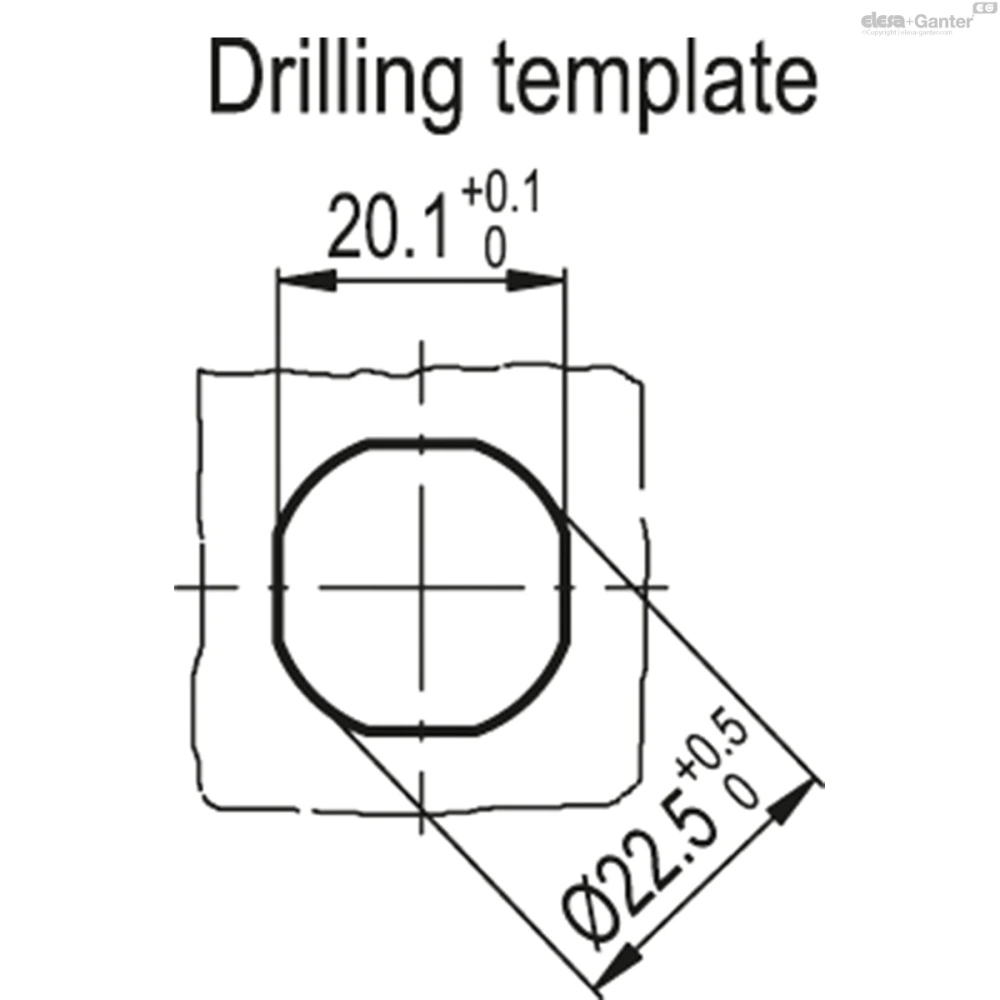

Быстрая сборка при толщине стального листа 1–2 мм.

Технические данные

Замки CQT.FM-CR имеют элегантный внешний вид и предназначены для установки в местах, где по соображениям гигиены необходимо часто проводить влажную уборку, в том числе, направленными струями воды или пара.

Хромированная поверхность устойчива к износу, царапинам и ударам.

Лабораторные испытания, выполненные при температуре окружающей среды (23 °C), подтвердили устойчивость поверхности замка к моющим средствам, ацетону, этиловому спирту, муравьиной кислоте, хлорным растворам.

Специальные исполнения доступны по запросу

Запирающие рычаги из оцинкованной стали.
Замки и ключи, поставляемые отдельно.

Инструкции по монтажу

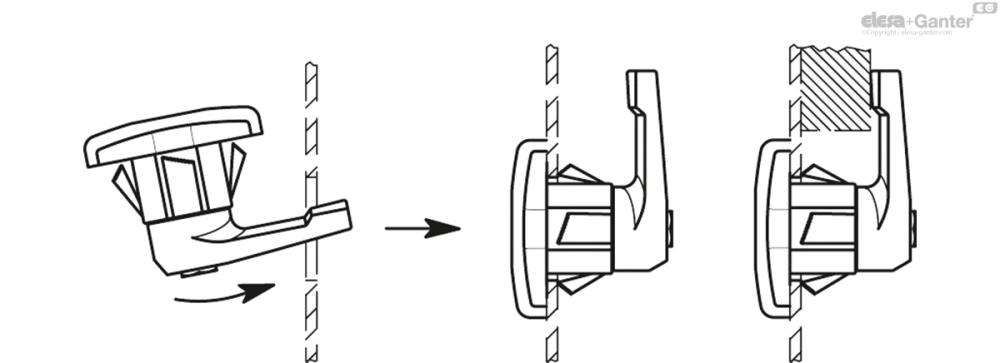

Замок вставляется в монтажное отверстие в двери со стороны рычага (см. рисунок) до тех пор, пока крыльчатые выступы пружинной шайбы не защёлкнутся, обеспечив полную фиксацию.

Замки поставляются с присоединённым рычагом для ускорения монтажа.

При необходимости замок может быть демонтирована с внутренней стороны двери с помощью инструмента для демонтажа (заказывается отдельно).
