Серия CQT.FM-AE-V0

CQT.FM-AE-V0

Замки с ключами

Быстро собирается, материал – самозатухающий технополимер

Замки с ключами

Таблица (PDF)

CQT.FM-AE-V0

Таблица моделей — Замки с ключами

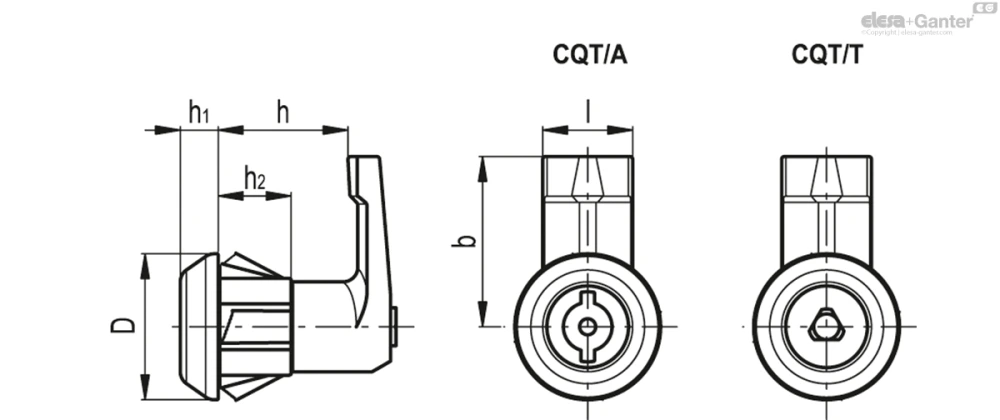

CQT/A

Артикул	Описание	D	l	b	h	h₁	h₂	Вес (г)
421530	CQT/A-FM-35-18-AE-V0	30	18.5	35	18	8	15	37
421531	CQT/A-FM-35-20-AE-V0	30	18.5	35	20	8	15	38
421532	CQT/A-FM-35-22-AE-V0	30	18.5	35	22	8	15	41
421533	CQT/A-FM-35-25-AE-V0	30	18.5	35	25	8	15	37
421534	CQT/A-FM-35-30-AE-V0	30	18.5	35	30	8	15	44

CQT/T

Артикул	Описание	D	l	b	h	h₁	h₂	Вес (г)
421535	CQT/T-FM-35-18-AE-V0	30	18.5	35	18	8	15	27
421536	CQT/T-FM-35-20-AE-V0	30	18.5	35	20	8	15	28
421537	CQT/T-FM-35-22-AE-V0	30	18.5	35	22	8	15	29
421538	CQT/T-FM-35-25-AE-V0	30	18.5	35	25	8	15	30
421539	CQT/T-FM-35-30-AE-V0	30	18.5	35	30	8	15	37

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, сертифицированный, самозатухающий UL-94 V0.

Уплотнительное кольцо

Силикон наносится непосредственно на заднюю сторону головки статора.

Шайба с гибкими фиксирующими крыльчатыми выступами и саморезы

Нержавеющая сталь.

Ключ

Технополимер на основе полиамида (PA).

Угол поворота

90°.

Защита IP

Класс защиты IP65 в соответствии с таблицей EN 60529.

Стандартные исполнения

CQT/A: модификация для ключа с двумя выступами.
CQT/T: модификация для трехгранного ключа.

Максимальная постоянная рабочая температура

130°C.

Инструмент для демонтажа (заказывается отдельно)

Код 421550 ATTREZZO CQT.FM. из нержавеющей стали AISI 304.

Общая информация

Особенности

Быстрая сборка при толщине стального листа 1–2 мм.

Технические данные

Сертификация "V0" в соответствии с UL-94 V (лаборатории UL по технике безопасности в США) (см. Технические данные) указывает, что на испытуемом пластиковом образце определённых формы и размера в вертикальном положении пламя гаснет в течение 10 секунд, не вызывая образования капель расплава.

Специальные исполнения доступны по запросу

Запирающие рычаги из оцинкованной стали.
Замки и ключи, поставляемые отдельно.

Инструкции по монтажу

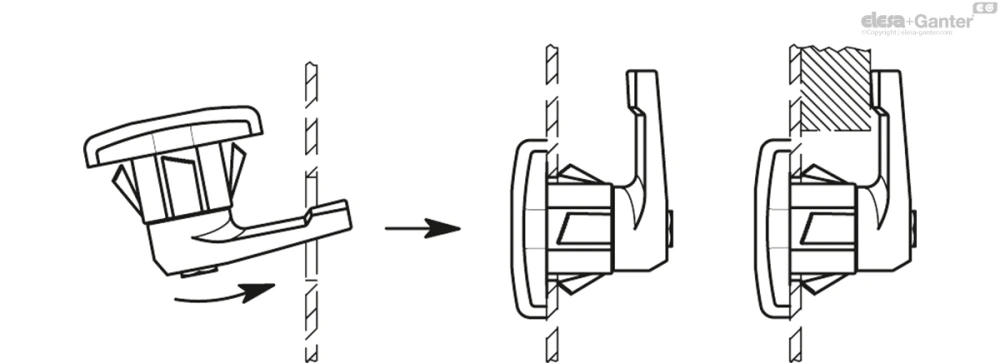

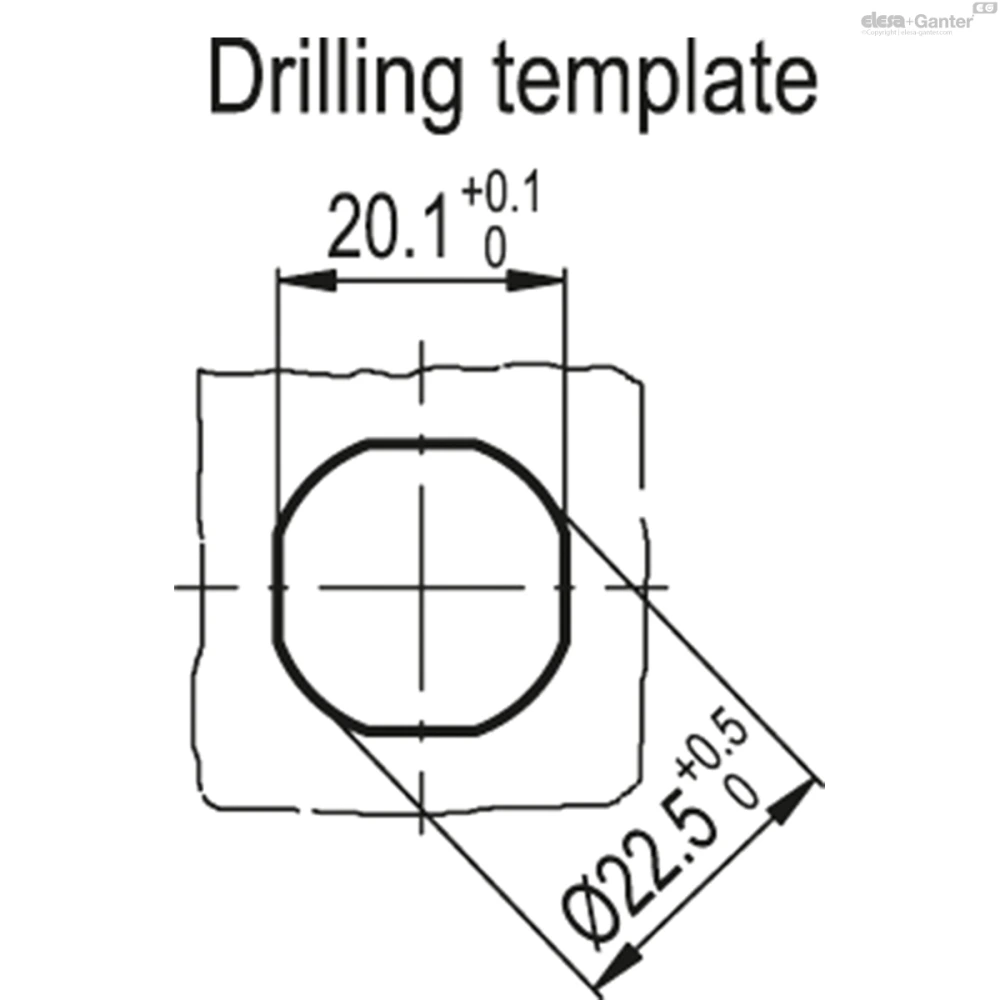

Замок вставляется в монтажное отверстие в двери со стороны рычага (см. рисунок) до тех пор, пока крыльчатые выступы пружинной шайбы не защёлкнутся, обеспечив полную фиксацию.

Замки поставляются с присоединённым рычагом для ускорения монтажа.

При необходимости замок может быть демонтирована с внутренней стороны двери с помощью инструмента для демонтажа (заказывается отдельно).
