Серия CFVT.
CFVT-CH
Петли с фиксатором
Технополимер
свободное вращение
Исполнения серии CFVT.
Изображения
Схемы
CFVT-CH
Таблица моделей — Петли с фиксатором
| Артикул | Описание | C#[Nm] | Вес (г) | В корзину |
|---|---|---|---|---|
| 427701 | CFVT.53 CH-5 | 4 | 32 |
Основные характеристики
Материал
Корпус: технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая поверхность, устойчив к воздействию УФ-лучей.
Пружины
Нержавеющая сталь.
Стандартные исполнения

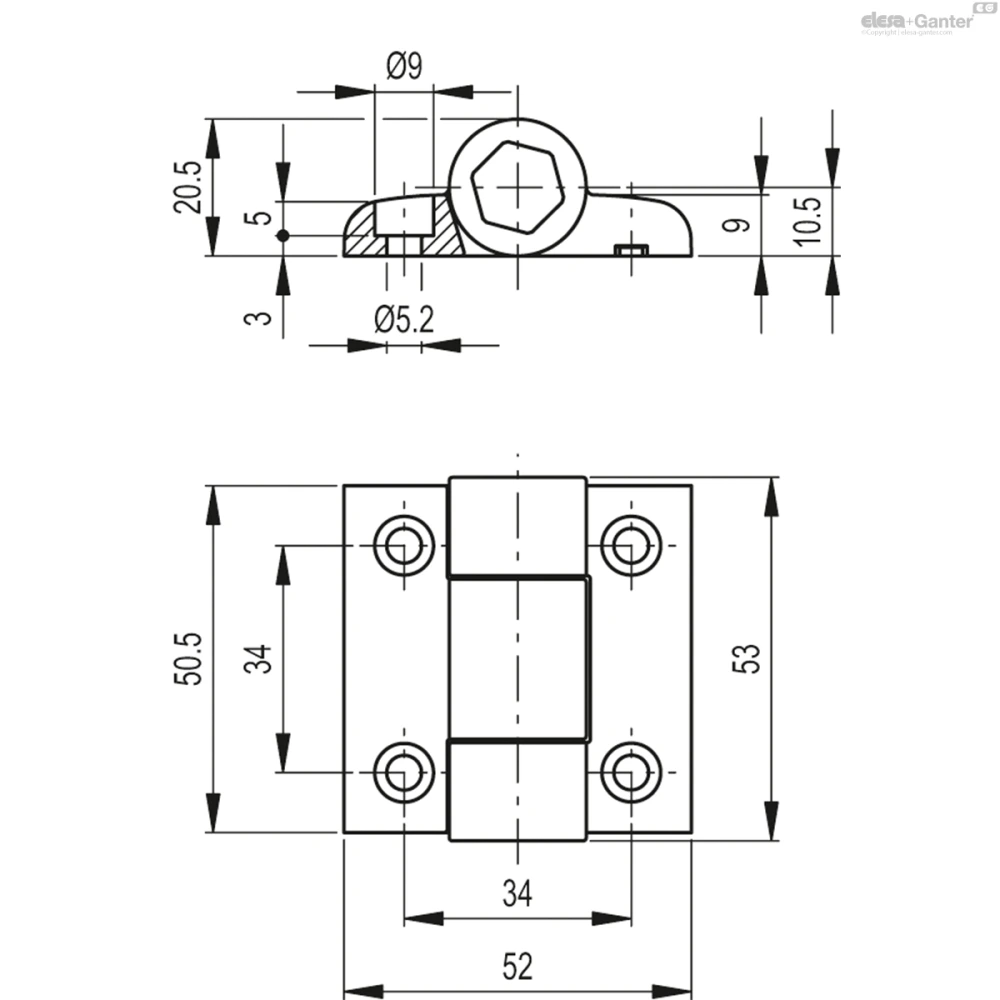

Для установки предусмотрены сквозные отверстия М5 под винты с цилиндрическими головками.
Без колпачков на винты.
- CFVT-CH: без фиксации (свободное вращение)

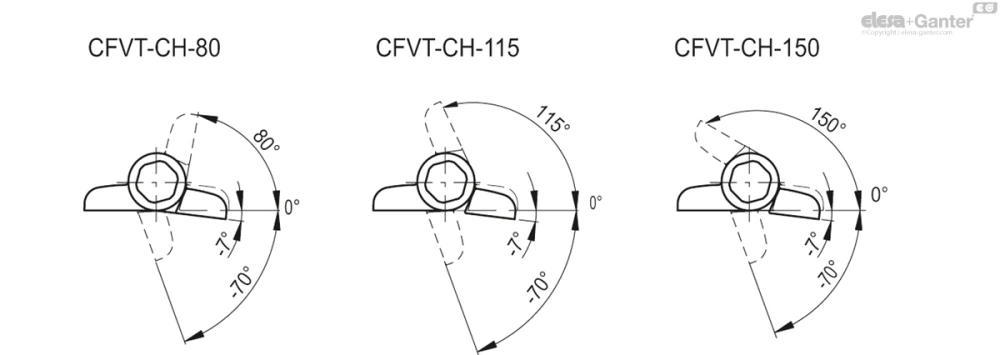

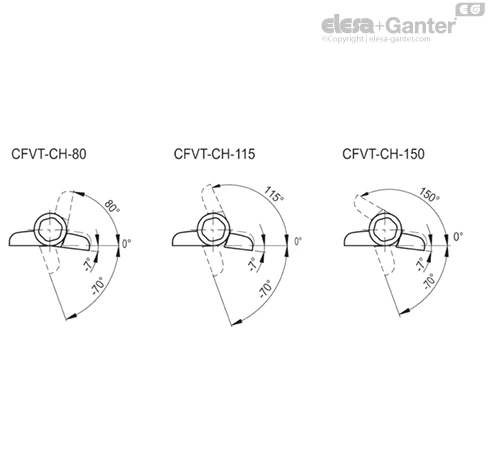

- CFVT-CH-80: угол фиксации -70° /-7° / 80°, момент силы 0,7 / 1,2 / 1,7 Н·м
- CFVT-CH-115: угол фиксации -70° /-7° / 115°, момент силы 0,7 / 1,2 / 1,7 Н·м
- CFVT-CH-150: угол фиксации -70° / -7° / 150°, момент силы 0,7 / 1,2 / 1,7 Н·м
Общая информация
Угол поворота (приблизительное значение)

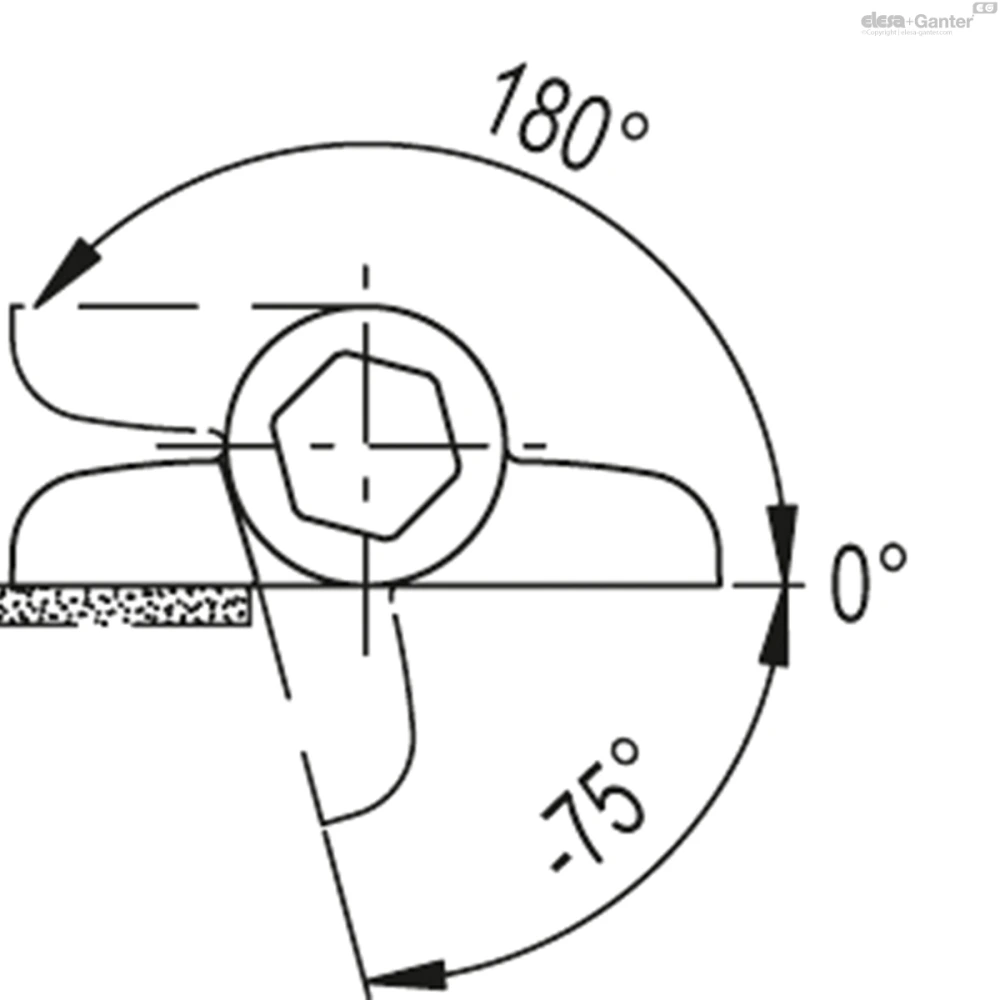

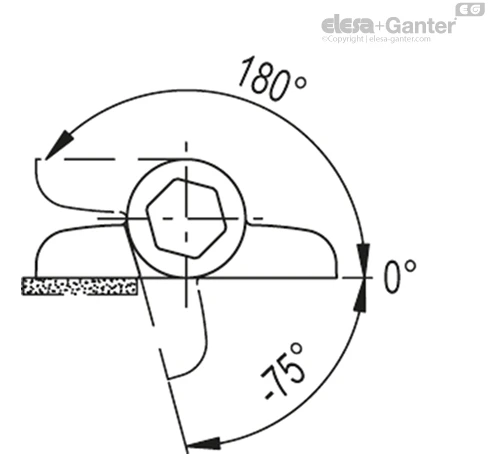

Максимальный угол поворота примерно 255° (от -75° до +180°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).
Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.
Момент сопротивления
Момент силы – это сила, которую необходимо приложить, чтобы преодолеть действие фиксатора.
Петли прошли испытания на более 20 000 циклов открытия-закрытия с постоянным моментом силы.
Особенности и области применения
Запатентованный компанией ELESA внутренний фиксатор позволяет фиксировать петли в трех разных положениях в зависимости от типа исполнения.

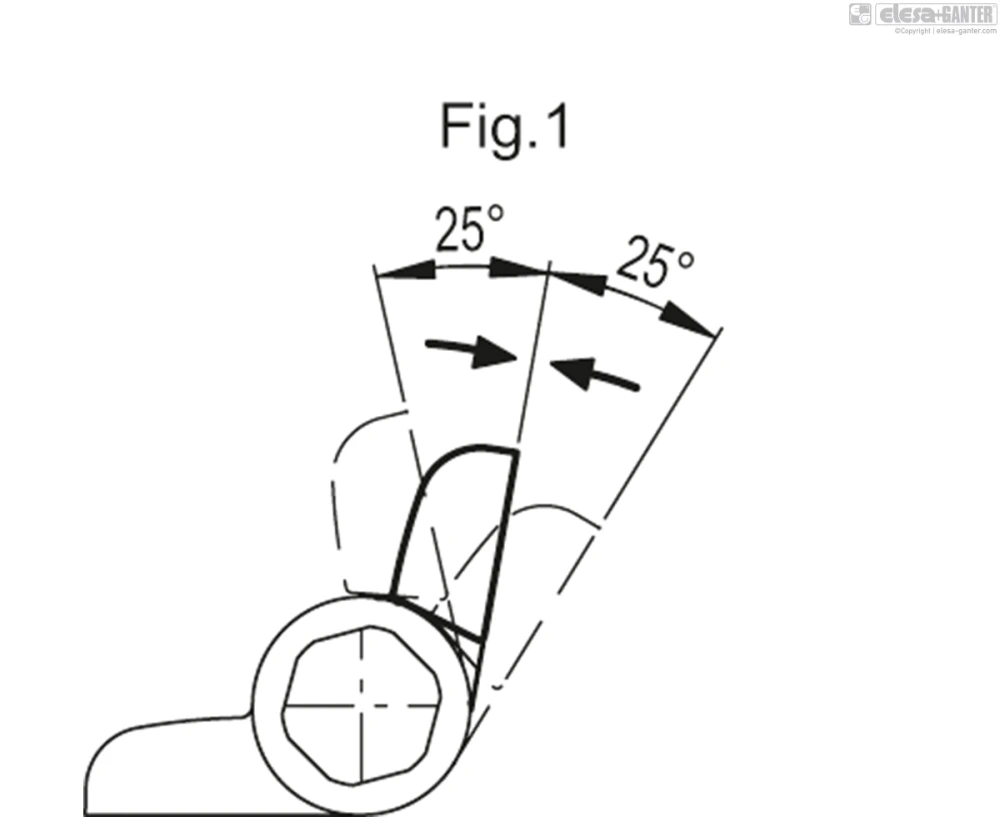

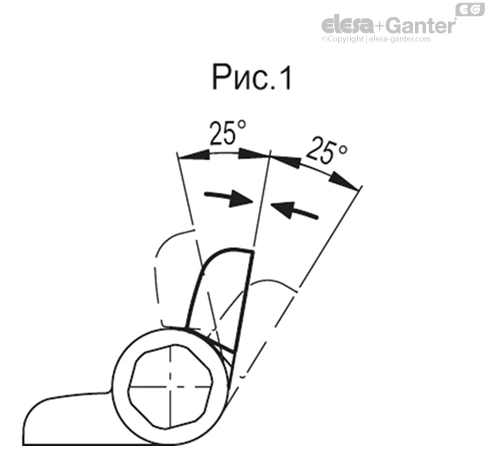

Когда петля находится в диапазоне +/- 25 ° относительно положения фиксации, она достигает одного из этих положений (Рис.1) благодаря внутреннему устройству.
Значение определено при помощи специальных испытаниий без приложения нагрузки.
Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.
| Испытания на прочность | ОСЕВОЕ НАПРЯЖЕНИЕ | РАДИАЛЬНОЕ НАПРЯЖЕНИЕ | НАПРЯЖЕНИЕ ПОД УГЛОМ В 90° | |||
 |  |  | ||||
| Описание | Максимальная рабочая нагрузка Ea [N] | Нагрузка на разрыв Ra [N] | Максимальная рабочая нагрузка Er [N] | Нагрузка на разрыв Rr [N] | Максимальная рабочая нагрузка E90 [N] | Нагрузка на разрыв R90 [N] |
| CFVT | 300 | 2100 | 400 | 1900 | 250 | 1800 |
Аксессуары
Аксессуары по запросу

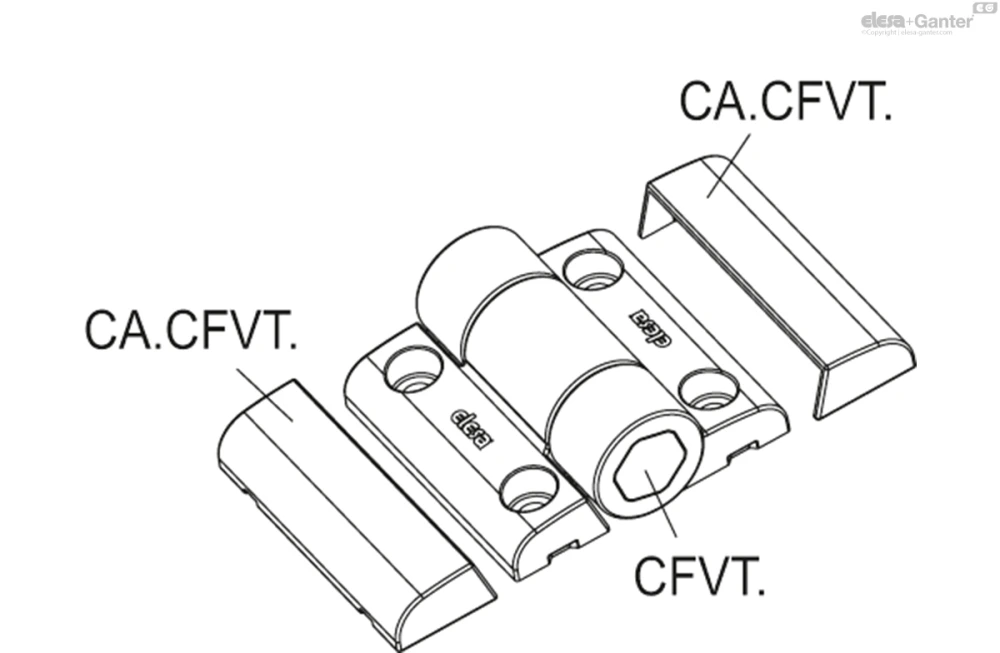

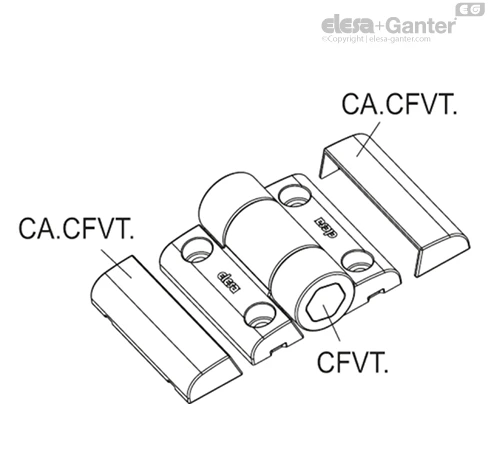

Крышки винтов из технополимера на основе полиэфира (PBT), черный цвет, матовая поверхность, простая процедура сборки. (см. таблицу CA.CFVT.).
| Код | Описание |
| 427702 | CA.CFVT.53-C9 |
