Серия CFU.

427512

CFU.40 CH-4

Name: Петли с регулируемым трением CFU.40 CH-4
Brand: ELESA
SKU: 427512

Петли с регулируемым трением

Технополимер

Таблица (PDF)

Цена и наличие — по запросу: корзина формирует заявку.

427512

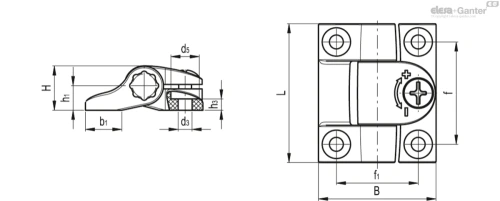

Технические характеристики — Петли с регулируемым трением

L: 43
A: 36.5
f±0.25: 31.7
f₁ ±0.25: 25.5
H: 14
h₁: 7.5
h₃: 3.5
b₁: 11.5
d₃: 4.5
d₅: 9
C#[Nm]: 1
Weight (in g): 16
Вес (г): 16

Все модели серии CFU. (2) →

Основные характеристики

Материал

Технополимер на основе полиацеталя (POM), черный цвет, матовая отделка.

Штифт

Технополимер на основе поликарбоната, чёрный цвет, матовая отделка.

Регулировочная вставка и винт

Винт из нержавеющей стали AISI 304.

Регулировочная вставка из нержавеющей стали AISI 303.

Стандартное исполнение

Сборка с помощью сквозных отверстий для винтов с цилиндрической головкой.

Общая информация

Особенности и области применения

Главной особенностью петли CFU. является возможность выполнять регулировку устойчивого крутящего момента двери, на которой она установлена, облегчая зажим двери в различных положениях открывания, частичного открывания и закрывания.

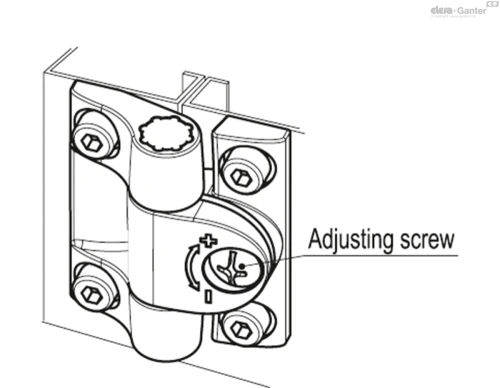

Для регулировки силы трения просто поверните винт на корпусе петли по часовой стрелке для увеличения трения и против часовой стрелки для ее уменьшения.

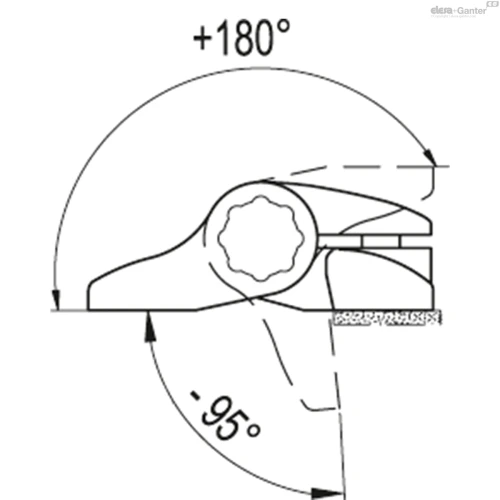

Угол поворота (приблизительное значение)

Макс. 275° (-95° и + 180°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).

Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.

Момент сопротивления

Можно достичь устойчивых значений крутящего момента в 1,4 и 4 Н·м с помощью применения максимального момента затяжки в 0,8 Н·м (CFU.40) и 4 Н·м (CFU.60) на регулируемом винте.

Петля была протестирована более чем на 60.000 циклов открывания-закрывания, и значение момента сопротивления оставалось неизменным.

Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.

Испытания на прочность	ОСЕВОЕ НАПРЯЖЕНИЕ		РАДИАЛЬНОЕ НАПРЯЖЕНИЕ		НАПРЯЖЕНИЕ ПОД УГЛОМ В 90°		Момент сопротивления
Испытания на прочность
Описание	Максимальная рабочая нагрузка* Ea [N]	Нагрузка на разрыв Ra [N]	Максимальная рабочая нагрузка Er [N]	Нагрузка на разрыв Rr [N]	Максимальная рабочая нагрузка E90 [N]	Нагрузка на разрыв R90 [N]	[Нм]
CFU.40 CH-4	300	900	300	1500	230	1000	1.4
CFU.60 CH-6	600	2350	400	3200	350	2500	4
