Серия CFTX-PP
CFTX-PP-TT
Петли
Технополимер (полипропилен)
Титановый штифт
Исполнения серии CFTX-PP
Изображения
Схемы
CFTX-PP-TT
Таблица моделей — Петли
Основные характеристики
Материал
Технополимер на основе полипропилена (PP), армированный стекловолокном, черный цвет, матовая отделка.
Стандартные исполнения
Сквозные отверстия для винтов с потайной головкой.
- CFTX-PP: с вращающимся штифтом из нержавеющей стали AISI 303.
- CFTX-PP-TT: с вращающимся штифтом из титана марки 2.
Общая информация

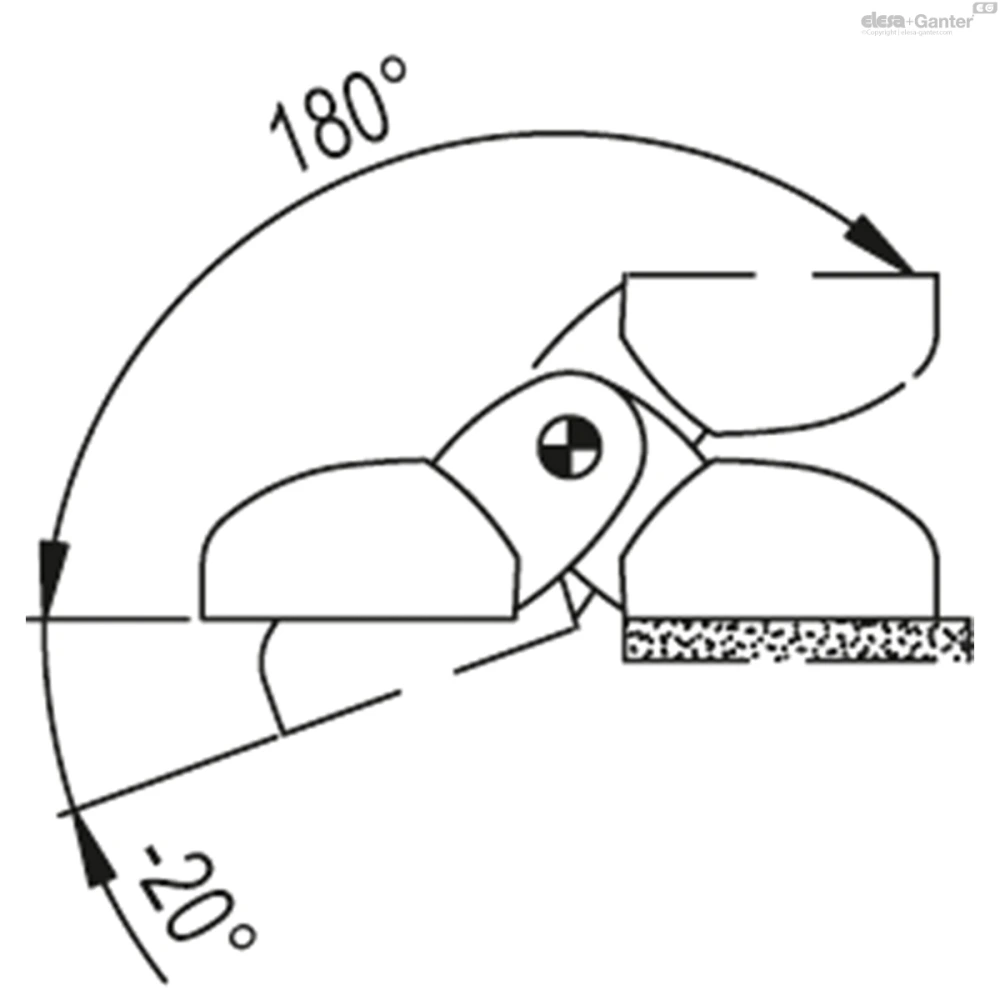

Угол поворота (приблизительное значение)
Макс. 200° (-20° и + 180°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).
Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.
Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.
Особенности и области применения
Петли из полипропилена идеально подходят для применения в тех областях, где они подвержены воздействию химических реагентов и (или) часто моются кислотными или обычными моющими средствами, а именно на химических производствах, технологических установках, заводах фармацевтической, пищевой, текстильной и бумажной промышленности.
Исполнение со штифтом из титана марки 2 гарантирует максимальную химическую стойкость и подходит для использования в высокоагрессивных средах, таких как гальваническая промышленность и военно-морская отрасль.
| Испытания на прочность | ОСЕВОЕ НАПРЯЖЕНИЕ | РАДИАЛЬНОЕ НАПРЯЖЕНИЕ | НАПРЯЖЕНИЕ ПОД УГЛОМ В 90° | |||
 |  |  | ||||
| Описание | Максимальная рабочая нагрузка Ea [N] | Нагрузка на разрыв Ra [N] | Максимальная рабочая нагрузка Er [N] | Нагрузка на разрыв Rr [N] | Максимальная рабочая нагрузка E90 [N] | Нагрузка на разрыв R90 [N] |
| CFTX.40 | 200 | 1100 | 200 | 1200 | 200 | 600 |
| CFTX.49 | 300 | 1700 | 300 | 1400 | 300 | 900 |
| CFTX.65 | 500 | 3000 | 500 | 2100 | 500 | 1400 |
