Серия CFTX-PP-TT

427313

CFTX.40 PP-TT-SH-4

Name: Петли CFTX.40 PP-TT-SH-4
Brand: ELESA
SKU: 427313

Петли

Технополимер (полипропилен)

Таблица (PDF)

Цена и наличие — по запросу: корзина формирует заявку.

427313

Технические характеристики — Петли

L: 39.5
A: 38.5
f±0.25: 25
f₁ ±0.25: 25
H: 13
h₁: 9
h₄: 4.5
b₁: 16.5
d: 3
d₃: 4.5
d₄: 8.5
C#[Nm]: 2
Weight (in g): 9
Вес (г): 9

Все модели серии CFTX-PP-TT (3) →

Основные характеристики

Материал

Технополимер на основе полипропилена (PP), армированный стекловолокном, черный цвет, матовая отделка.

Стандартные исполнения

Сквозные отверстия для винтов с потайной головкой.

CFTX-PP: с вращающимся штифтом из нержавеющей стали AISI 303.

CFTX-PP-TT: с вращающимся штифтом из титана марки 2.

Общая информация

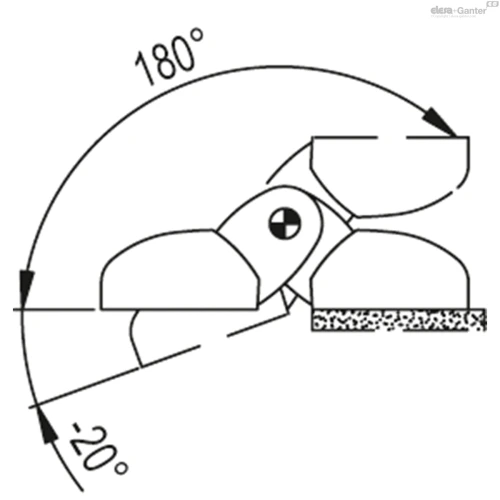

Угол поворота (приблизительное значение)

Макс. 200° (-20° и + 180°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).

Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.

Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.

Особенности и области применения

Петли из полипропилена идеально подходят для применения в тех областях, где они подвержены воздействию химических реагентов и (или) часто моются кислотными или обычными моющими средствами, а именно на химических производствах, технологических установках, заводах фармацевтической, пищевой, текстильной и бумажной промышленности.

Исполнение со штифтом из титана марки 2 гарантирует максимальную химическую стойкость и подходит для использования в высокоагрессивных средах, таких как гальваническая промышленность и военно-морская отрасль.

Испытания на прочность	ОСЕВОЕ НАПРЯЖЕНИЕ		РАДИАЛЬНОЕ НАПРЯЖЕНИЕ		НАПРЯЖЕНИЕ ПОД УГЛОМ В 90°
Испытания на прочность
Описание	Максимальная рабочая нагрузка Ea [N]	Нагрузка на разрыв Ra [N]	Максимальная рабочая нагрузка Er [N]	Нагрузка на разрыв Rr [N]	Максимальная рабочая нагрузка E90 [N]	Нагрузка на разрыв R90 [N]
CFTX.40	200	1100	200	1200	200	600
CFTX.49	300	1700	300	1400	300	900
CFTX.65	500	3000	500	2100	500	1400
