Ручки с рифлением

для завинчивания с помощью отвёртки, из технополимера

Резьбовая шпилька

Таблица (PDF)

Исполнения серии BT-AV

BT-AV-B

Ручки с рифлением

для завинчивания с помощью отвёртки, из технополимера

BT-AV-p

Ручки с рифлением

для завинчивания с помощью отвёртки, из технополимера

BT-AV-p

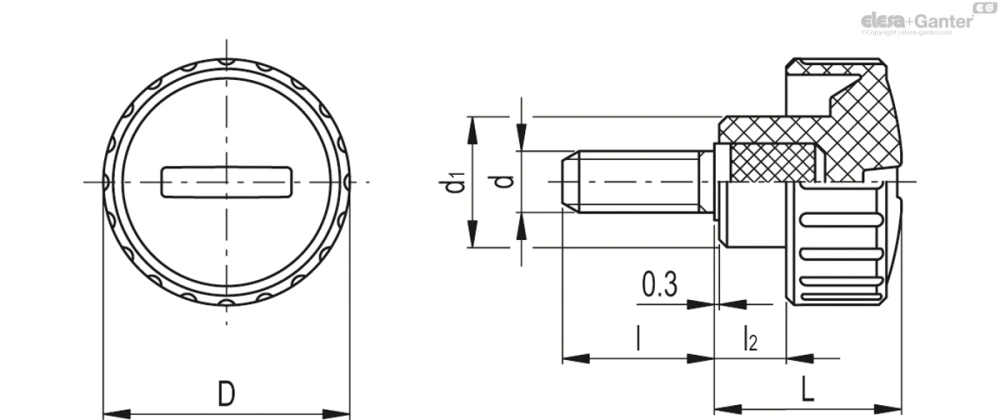

Таблица моделей — Ручки с рифлением

Артикул	Описание	D	d_6g	L	d₁	l	l₂	Вес (г)
7337	BT.12 AV-p-M3x6	12	M3	12	9.5	6	4	4
7338	BT.12 AV-p-M3x10	12	M3	12	9.5	10	4	4
7340	BT.12 AV-p-M4x6	12	M4	12	9.5	6	4	3
7341	BT.12 AV-p-M4x10	12	M4	12	9.5	10	4	3
7343	BT.12 AV-p-M5x10	12	M5	12	9.5	10	4	4
7344	BT.12 AV-p-M5x16	12	M5	12	9.5	16	4	6
7347	BT.16 AV-p-M3x6	16	M3	13.5	11	6	5	5
7348	BT.16 AV-p-M3x10	16	M3	13.5	11	10	5	5
7350	BT.16 AV-p-M4x6	16	M4	13.5	11	6	5	5
7351	BT.16 AV-p-M4x10	16	M4	13.5	11	10	5	5
7356	BT.16 AV-p-M4x16	16	M4	13.5	11	16	5	5
7371	BT.16 AV-p-M5x10	16	M5	13.5	11	10	5	6
7376	BT.16 AV-p-M5x16	16	M5	13.5	11	16	5	6
7541	BT.20 AV-p-M5x10	20	M5	16	11	10	6	6
7546	BT.20 AV-p-M5x16	20	M5	16	11	16	6	7
7548	BT.20 AV-p-M5x20	20	M5	16	11	20	6	8
7571	BT.20 AV-p-M6x10	20	M6	16	11	10	6	7
7576	BT.20 AV-p-M6x16	20	M6	16	11	16	6	9
7581	BT.20 AV-p-M6x25	20	M6	16	11	25	6	9

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), чёрный цвет, матовая отделка.

Стандартные исполнения

BT-AV-B: втулка из латуни с глухим резьбовым отверстием.

BT-AV-p: Резьбовой стержень из оцинкованной стали, скошенный торец в соответствии со стандартом UNI 4753:2012: ISO 4753 (см. Технические данные).

Общая информация

Особенности и области применения

Кабель в верхней части является идеальной опорой в тех случаях, когда необходимо затянуть деталь с помощью прямошлицевой отвёртки на 6,5 мм. (BT.12 и BT.16) или на 10 мм (BT.20).
