Ручки с рифлением

для завинчивания с помощью отвёртки, из технополимера

Глухое резьбовое отверстие

Таблица (PDF)

Исполнения серии BT-AV

BT-AV-B

Ручки с рифлением

для завинчивания с помощью отвёртки, из технополимера

BT-AV-p

Ручки с рифлением

для завинчивания с помощью отвёртки, из технополимера

BT-AV-B

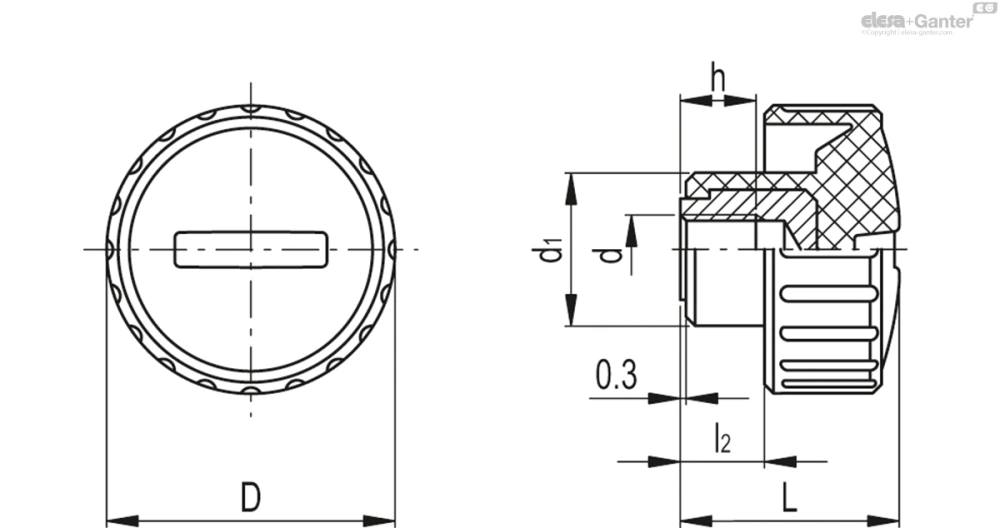

Таблица моделей — Ручки с рифлением

Артикул	Описание	D	d_6H	L	d₁	l₂	h	Вес (г)
7310	BT.12 AV-B-M3	12	M3	12	9.5	4	6	4
7311	BT.12 AV-B-M4	12	M4	12	9.5	4	6	4
7312	BT.12 AV-B-M5	12	M5	12	9.5	4	6	3
7320	BT.16 AV-B-M3	16	M3	13.5	11	5	6	6
7321	BT.16 AV-B-M4	16	M4	13.5	11	5	6	4
7322	BT.16 AV-B-M5	16	M5	13.5	11	5	6	6
7521	BT.20 AV-B-M5	20	M5	16	11	6	6	5
7522	BT.20 AV-B-M6	20	M6	16	11	6	6	5

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), чёрный цвет, матовая отделка.

Стандартные исполнения

BT-AV-B: втулка из латуни с глухим резьбовым отверстием.

BT-AV-p: Резьбовой стержень из оцинкованной стали, скошенный торец в соответствии со стандартом UNI 4753:2012: ISO 4753 (см. Технические данные).

Общая информация

Особенности и области применения

Кабель в верхней части является идеальной опорой в тех случаях, когда необходимо затянуть деталь с помощью прямошлицевой отвёртки на 6,5 мм. (BT.12 и BT.16) или на 10 мм (BT.20).
