Серия B.193
B.193-p
Ручки с накаткой
Дюропласт
Резьбовая шпилька из оцинкованной стали
Исполнения серии B.193
Изображения

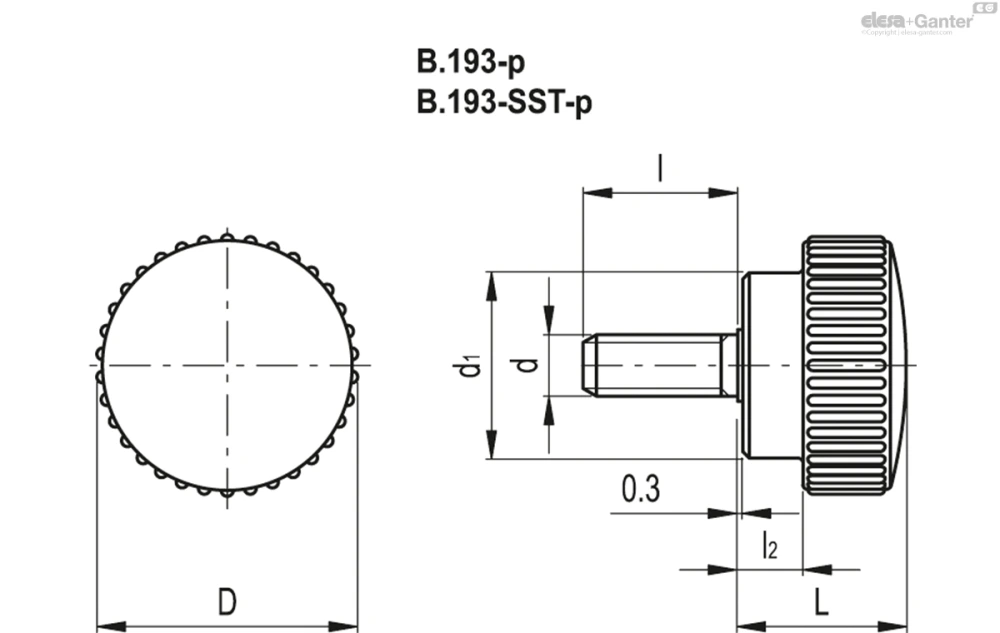

Схемы
B.193-p
Таблица моделей — Ручки с накаткой
| Артикул | Описание |
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| 2123 | B.193/15 p-M4x16 | 15 | M4 | 11 | 11 | 16 | 2 | 5 | |
| 2131 | B.193/15 p-M5x10 | 15 | M5 | 11 | 11 | 10 | 2 | 5 | |
| 2132 | B.193/15 p-M5x16 | 15 | M5 | 11 | 11 | 16 | 2 | 6 | |
| 2133 | B.193/15 p-M5x25 | 15 | M5 | 11 | 11 | 25 | 2 | 7 | |
| 2221 | B.193/18 p-M5x10 | 18 | M5 | 12 | 13 | 10 | 3 | 6 | |
| 2222 | B.193/18 p-M5x16 | 18 | M5 | 12 | 13 | 16 | 3 | 7 | |
| 2224 | B.193/18 p-M5x25 | 18 | M5 | 12 | 13 | 25 | 3 | 8 | |
| 2223 | B.193/18 p-M5x40 | 18 | M5 | 12 | 13 | 40 | 3 | 10 | |
| 2321 | B.193/20 p-M6x10 | 22 | M6 | 14 | 15 | 10 | 4 | 10 | |
| 2322 | B.193/20 p-M6x16 | 22 | M6 | 14 | 15 | 16 | 4 | 11 | |
| 2325 | B.193/20 p-M6x20 | 22 | M6 | 14 | 15 | 20 | 4 | 12 | |
| 2323 | B.193/20 p-M6x25 | 22 | M6 | 14 | 15 | 25 | 4 | 13 | |
| 2326 | B.193/20 p-M6x30 | 22 | M6 | 14 | 15 | 30 | 4 | 14 | |
| 2324 | B.193/20 p-M6x40 | 22 | M6 | 14 | 15 | 40 | 4 | 15 | |
| 2421 | B.193/25 p-M6x16 | 26 | M6 | 18 | 19 | 16 | 6 | 16 | |
| 2422 | B.193/25 p-M6x25 | 26 | M6 | 18 | 19 | 25 | 6 | 17 | |
| 2431 | B.193/25 p-M8x16 | 26 | M8 | 18 | 19 | 16 | 6 | 19 | |
| 2432 | B.193/25 p-M8x25 | 26 | M8 | 18 | 19 | 25 | 6 | 22 | |
| 2521 | B.193/30 p-M8x16 | 31 | M8 | 18 | 24 | 16 | 6 | 25 | |
| 2522 | B.193/30 p-M8x25 | 31 | M8 | 18 | 24 | 25 | 6 | 28 | |
| 2523 | B.193/30 p-M8x40 | 31 | M8 | 18 | 24 | 40 | 6 | 32 | |
| 2621 | B.193/35 p-M8x25 | 36 | M8 | 23 | 27 | 25 | 8 | 37 | |
| 2622 | B.193/35 p-M8x40 | 36 | M8 | 23 | 27 | 40 | 8 | 42 | |
| 2721 | B.193/40 p-M10x30 | 40 | M10 | 26 | 29 | 30 | 10 | 58 | |
| 2821 | B.193/50 p-M10x40 | 50 | M10 | 32 | 36 | 40 | 12 | 95 | |
| 2115 | B.193/15 p-M3x6 | 15 | M3 | 11 | 11 | 6 | 2 | 5 | |
| 2116 | B.193/15 p-M3x10 | 15 | M3 | 11 | 11 | 10 | 2 | 5 | |
| 2117 | B.193/15 p-M3x16 | 15 | M3 | 11 | 11 | 16 | 2 | 6 | |
| 2121 | B.193/15 p-M4x6 | 15 | M4 | 11 | 11 | 6 | 2 | 4 | |
| 2122 | B.193/15 p-M4x10 | 15 | M4 | 11 | 11 | 10 | 2 | 5 |
Основные характеристики
Материал
Дюропласт на основе фенольного полимера (PF), чёрный цвет, глянцевая отделка.
Стандартные исполнения
- B.193-B: втулка из латуни с глухим резьбовым отверстием.
- B.193-SST: втулка из нержавеющей стали AISI 303 с глухим резьбовым отверстием.
- B.193-FP: втулка из латуни со сквозным резьбовым отверстием.
- B.193-p: резьбовая шпилька из оцинкованной стали, плоский торец с фаской согласно стандарту UNI 947 : ISO 4753 (см. Технические данные).
- B.193-SST-p: резьбовая шпилька из нержавеющей стали AISI 303, плоский торец с фаской по стандарту UNI 947: ISO 4753 (см. Технические данные).
