Серия VVI-85

VVI-85-T-S

Плоские чашевидные вакуумные присоски

Диаметр 85 мм, с опорой или без опоры, каучук

Силиконовый каучук, с опорой

Таблица (PDF)

Исполнения серии VVI-85

VVI-85-A

Плоские чашевидные вакуумные присоски

Диаметр 85 мм, с опорой или без опоры, каучук

VVI-85-N

Плоские чашевидные вакуумные присоски

Диаметр 85 мм, с опорой или без опоры, каучук

VVI-85-S

Плоские чашевидные вакуумные присоски

Диаметр 85 мм, с опорой или без опоры, каучук

VVI-85-T-A

Плоские чашевидные вакуумные присоски

Диаметр 85 мм, с опорой или без опоры, каучук

VVI-85-T-N

Плоские чашевидные вакуумные присоски

Диаметр 85 мм, с опорой или без опоры, каучук

VVI-85-T-S

Плоские чашевидные вакуумные присоски

Диаметр 85 мм, с опорой или без опоры, каучук

VVI-85-T-S

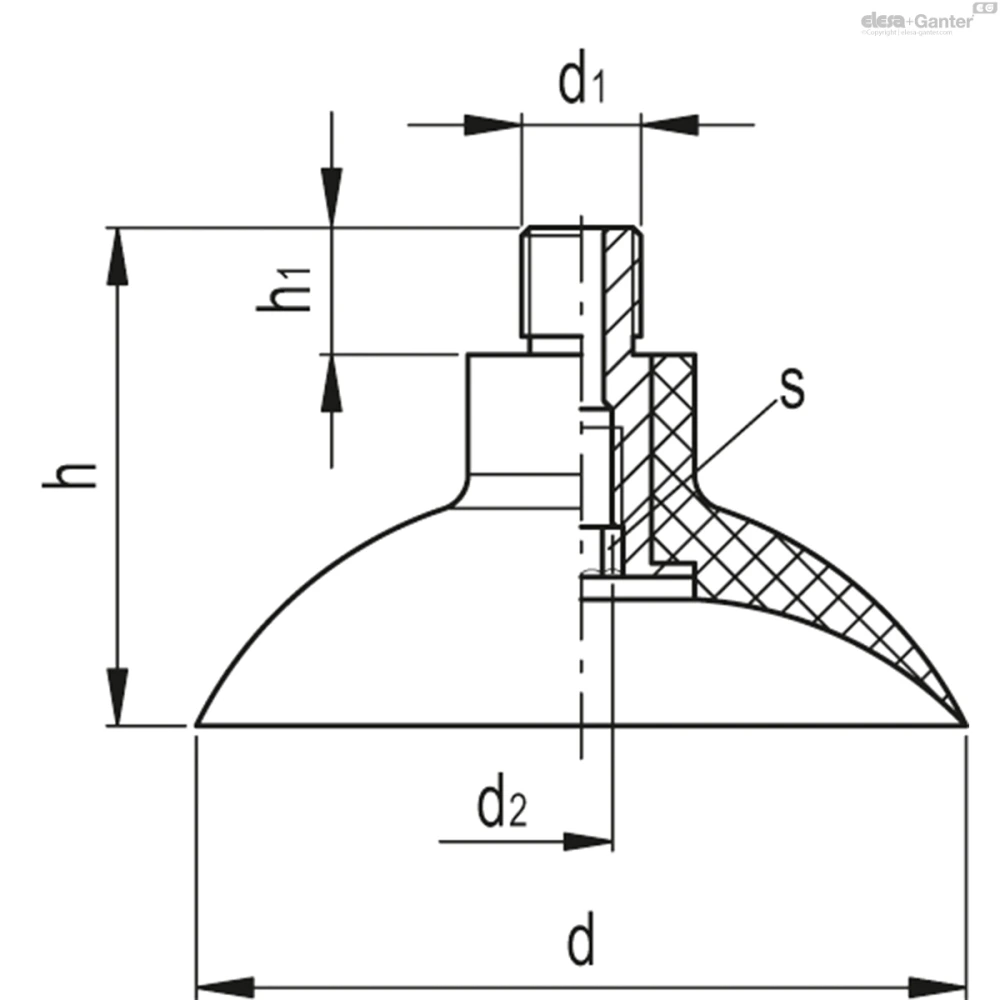

Таблица моделей — Плоские чашевидные вакуумные присоски

Артикул	Описание	d	d₁	d₂	h	h₁	s	F* [Kg]	Объем# [cm3]	Вес (г)
VV.53036	VVI-85-G1/4-T-S	85	G1/4	M8	55	14	8	14	54.8	50
VV.54036	VVI-85-G1/8-T-S	85	G1/8	M8	55	14	8	14	54.8	46
VV.54039	VVI-85-M10x1.25-T-S	85	M10x1.25	M8	55	14	8	14	54.8	74

Технические данные (PDF)

Основные характеристики

Материал

Вакуумная присоска из маслостойкого каучука (NBR), природного каучука (NR) или силикона (VMQ).

Опора из никелированной латуни или анодированного алюминия.

Стандартные исполнения

VVI-85-A: маслостойкий каучук, без опоры.

VVI-85-N: природный каучук, без опоры.

VVI-85-S: силиконовый каучук, без опоры.

VVI-85-T-A: маслостойкий каучук, с опорой.

VVI-85-T-N: природный каучук, с опорой.

VVI-85-T-S: силиконовый каучук, с опорой.

Общая информация

Особенности и области применения

Вакуумные присоски с резьбовой опорой G 1/4" имеют внутри резьбовое отверстие M8 для обеспечения возможной установки стопорного винта с калиброванным отверстием.

Это позволяет уменьшить площадь присасывания вакуумной присоски, сокращая таким образом потери вакуума, которые могли бы возникнуть, если бы вакуумная присоска не обеспечивала сцепление с поверхностью изделия.

Они используются специально для манипуляций с керамическими или бетонными плитками с гладкими или рифлёными поверхностями и, как правило, для манипуляций с изделиями с совершенно иными техническими характеристиками в том, что касается размера, материалов, формы и захватных поверхностей (плоские, слегка выпуклые или впалые).

См. технические данные вакуумных присосок.
