Серия VVI-85
VVI-85-A
Плоские чашевидные вакуумные присоски
Диаметр 85 мм, с опорой или без опоры, каучук
Маслостойкий каучук, без опоры
Исполнения серии VVI-85
VVI-85-A
Плоские чашевидные вакуумные присоски
Диаметр 85 мм, с опорой или без опоры, каучук
VVI-85-N
Плоские чашевидные вакуумные присоски
Диаметр 85 мм, с опорой или без опоры, каучук
VVI-85-S
Плоские чашевидные вакуумные присоски
Диаметр 85 мм, с опорой или без опоры, каучук
VVI-85-T-A
Плоские чашевидные вакуумные присоски
Диаметр 85 мм, с опорой или без опоры, каучук
VVI-85-T-N
Плоские чашевидные вакуумные присоски
Диаметр 85 мм, с опорой или без опоры, каучук
VVI-85-T-S
Плоские чашевидные вакуумные присоски
Диаметр 85 мм, с опорой или без опоры, каучук
Изображения

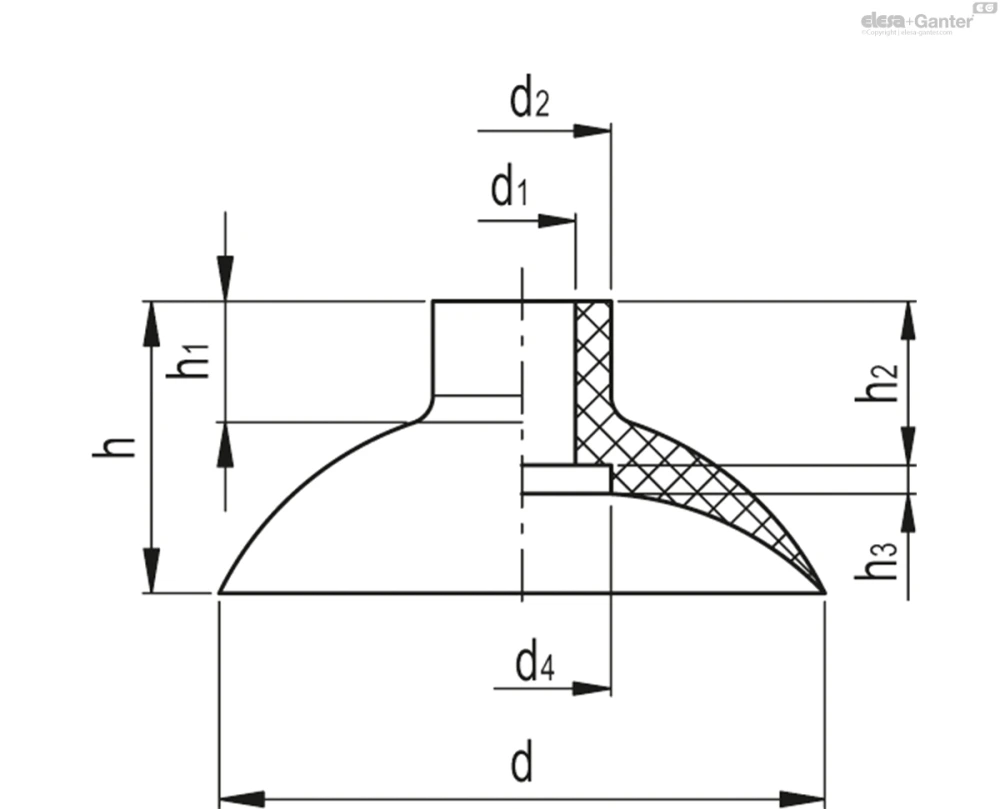

Схемы
VVI-85-A
Таблица моделей — Плоские чашевидные вакуумные присоски
| Артикул | Описание | d | d1 | d2 | d4 | h | h1 | h2 | h3 | F* [Kg] | Объем# [cm3] | Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VV.53031 | VVI-85-A | 85 | 15 | 25 | 25 | 41 | 16 | 23 | 4 | 14 | 54.8 | 36 |
Основные характеристики
Материал
Вакуумная присоска из маслостойкого каучука (NBR), природного каучука (NR) или силикона (VMQ).
Опора из никелированной латуни или анодированного алюминия.
Стандартные исполнения
- VVI-85-A: маслостойкий каучук, без опоры.
- VVI-85-N: природный каучук, без опоры.
- VVI-85-S: силиконовый каучук, без опоры.
- VVI-85-T-A: маслостойкий каучук, с опорой.
- VVI-85-T-N: природный каучук, с опорой.
- VVI-85-T-S: силиконовый каучук, с опорой.
Общая информация
Особенности и области применения
Вакуумные присоски с резьбовой опорой G 1/4" имеют внутри резьбовое отверстие M8 для обеспечения возможной установки стопорного винта с калиброванным отверстием.
Это позволяет уменьшить площадь присасывания вакуумной присоски, сокращая таким образом потери вакуума, которые могли бы возникнуть, если бы вакуумная присоска не обеспечивала сцепление с поверхностью изделия.
Они используются специально для манипуляций с керамическими или бетонными плитками с гладкими или рифлёными поверхностями и, как правило, для манипуляций с изделиями с совершенно иными техническими характеристиками в том, что касается размера, материалов, формы и захватных поверхностей (плоские, слегка выпуклые или впалые).
