35601-2N

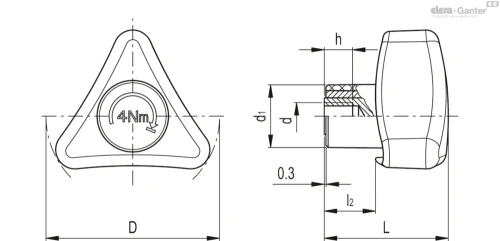

Технические характеристики — Ручки с ограничением крутящего момента
- D
- 60
- d
- M6
- L
- 50.5
- d1
- 27.5
- l2
- 20
- h
- 10
- C#[Nm]
- 2
- Weight (in g)
- 100
- Вес (г)
- 100
Основные характеристики
Корпус ручки
Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.
Центральный колпачок
Технополимер на основе полиамида (PA), серый цвет RAL 7035, матовая поверхность.
Механизм ограничения крутящего момента
Закалённая сталь.
Стандартные исполнения
Втулка из оцинкованной стали с резьбовым глухим отверстием.
- VTD-AZ-2: максимальный крутящий момент 2 Н∙м.
- VTD-AZ-3: максимальный крутящий момент 3 Н∙м.
- VTD-AZ-4: максимальный крутящий момент 4 Н∙м.
- VTD-AZ-6: максимальный крутящий момент 6 Н∙м.
Общая информация

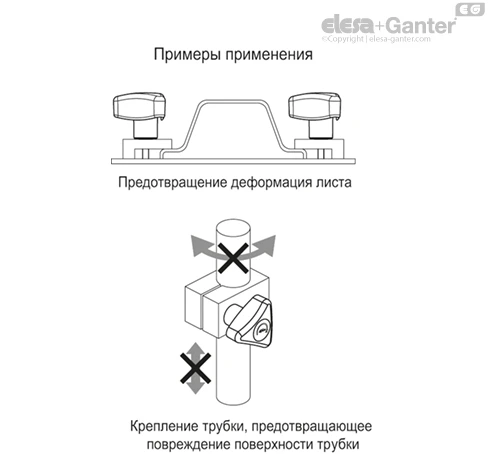

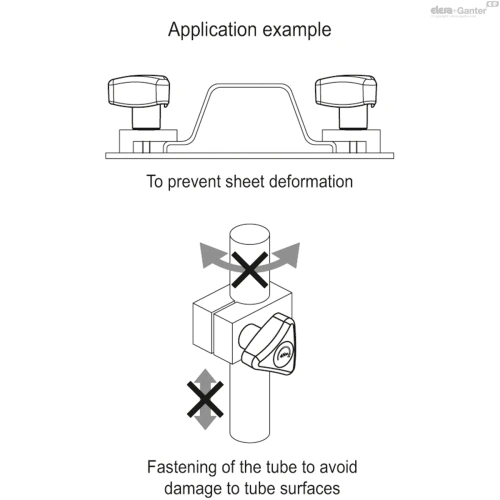

Особенности и области применения
Ручка VTD используется в случаях, когда прилагаемый момент затяжки не должен превышать определённого значения.
Передача крутящего момента от поворотной ручки к прижимному элементу происходит с помощью пружинной системы, которая, по достижении требуемого крутящего момента, освобождает ручку. При превышении установленного крутящего момента будет слышен щелчок, указывающий на достижение максимального затягивания.
Механизм отпирается поворотом ручки против часовой стрелки (патент Elesa).
Ручки прошли испытания до 60000 циклов затяжки, и значения крутящего момента не изменились.
Другие исполнения
Специальные исполнения доступны по запросу
- Ручки с резьбовым винтом.
- Ручки с различными значениями максимального крутящего момента.
- Ручки с металлическими деталями из нержавеющей стали и уплотнительным кольцом из синтетического каучука NBR.
- Ручки могут поставляться с колпачком других цветов.
