Серия VPH

VPH-F

Пружинные крепления для вакуумных микро-присосок

Резьбовое соединение c внутренней резьбой, из нержавеющей стали, алюминия и латуни

Соединение с внутренней резьбой, специальный быстрый монтаж

Таблица (PDF)

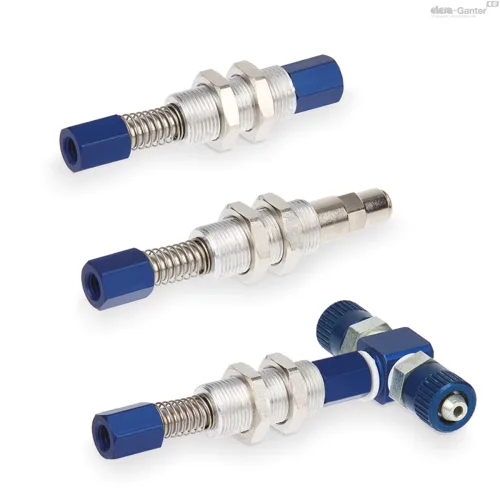

Исполнения серии VPH

VPH-F

Пружинные крепления для вакуумных микро-присосок

Резьбовое соединение c внутренней резьбой, из нержавеющей стали, алюминия и латуни

VPH-F-L

Пружинные крепления для вакуумных микро-присосок

Резьбовое соединение c внутренней резьбой, из нержавеющей стали, алюминия и латуни

VPH-F-RR

Пружинные крепления для вакуумных микро-присосок

Резьбовое соединение c внутренней резьбой, из нержавеющей стали, алюминия и латуни

VPH-F-SR

Пружинные крепления для вакуумных микро-присосок

Резьбовое соединение c внутренней резьбой, из нержавеющей стали, алюминия и латуни

VPH-F-T

Пружинные крепления для вакуумных микро-присосок

Резьбовое соединение c внутренней резьбой, из нержавеющей стали, алюминия и латуни

VPH-F

Таблица моделей — Пружинные крепления для вакуумных микро-присосок

Артикул	Описание	d₂*	d₃	d₄	l	l₁	l₂	l₃	l₄	l₅	s	s₁	s₂	Вес (г)	В корзину
VV.46001	VPH-80-05-M5-F	4	M10x0.75	M5	73.5	10	14	22	10	17.5	13	13	10	20

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Стержень из нержавеющей стали.

Пружина из нержавеющей стали.

Нарезная муфта из алюминия и шестигранные гайки из оцинкованной латуни.

Пневмофитинг из синего анодированного алюминия и стали AVP.

Стандартные исполнения

VPH-F: с прямым быстродействующим фитингом.

VPH-F-L: с L-образным быстродействующим фитингом.

VPH-F-T: с Т-образным быстродействующим фитингом.

VPH-F-SR: без фитинга.

VPH-F-RR: с быстродействующим фитингом, без кольцевой гайки.

Общая информация

Особенности

Крепления для вакуумных присосок VPH состоят из:

стержня из нержавеющей стали для крепления вакуумной присоски;

стальной нарезной муфты с двумя шестигранными гайками для регулировки по высоте и монтажа на автоматических устройствах;

пружины для смягчения воздействия вакуумной присоски и одновременного поддержания постоянного давления с удерживаемым грузом;

быстродействующего фитинга для соединения с вакуумной трубкой.

Отличаются небольшим размером (примерно на 50 % меньше креплений для вакуумных присосок VPA) и весом (примерно на 50 % меньше креплений для вакуумных присосок VPD).

Предназначены для вакуумных присосок с опорой с внешней резьбой М5.

Эффективный ход пружины по отношению к длине l2 составляет 10 мм.

Совместимы с пластмассовой трубкой диаметром 4x6.

См. технические данные вакуумных присосок .
