Серия VPA
VPA-M
Крепления вакуумных присосок
Резьбовое соединение c внутренней или внешней резьбой, из стали, алюминия и латуни
Соединение с внешней резьбой, прямым быстродействующим фитингом
Исполнения серии VPA
VPA-F
Крепления вакуумных присосок
Резьбовое соединение c внутренней или внешней резьбой, из стали, алюминия и латуни
VPA-F-L
Крепления вакуумных присосок
Резьбовое соединение c внутренней или внешней резьбой, из стали, алюминия и латуни
VPA-M
Крепления вакуумных присосок
Резьбовое соединение c внутренней или внешней резьбой, из стали, алюминия и латуни
VPA-M-L
Крепления вакуумных присосок
Резьбовое соединение c внутренней или внешней резьбой, из стали, алюминия и латуни
Изображения
Схемы

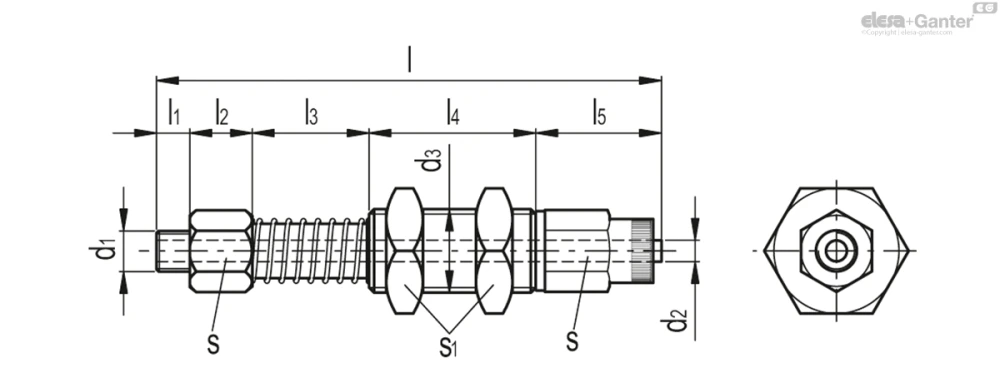

VPA-M
Таблица моделей — Крепления вакуумных присосок
| Артикул | Описание |
|
d2* | d3 |
|
|
l2 |
|
l4 | l5 | s | s1 |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VV.39101 | VPA-08-28-G1/8-M | G1/8 | 6 | M20 | 123 | 8 | 15 | 28 | 40 | 32 | 17 | 30 | 216 | |
| VV.39103 | VPA-08-65-G1/8-M | G1/8 | 6 | M20 | 160 | 8 | 15 | 65 | 40 | 32 | 17 | 30 | 252 | |
| VV.39105 | VPA-08-95-G1/8-M | G1/8 | 6 | M20 | 190 | 8 | 15 | 95 | 40 | 32 | 17 | 30 | 282 | |
| VV.39107 | VPA-10-28-G1/4-M | G1/4 | 6 | M20 | 123 | 8 | 15 | 28 | 40 | 32 | 17 | 30 | 225 | |
| VV.39109 | VPA-10-65-G1/4-M | G1/4 | 6 | M20 | 160 | 8 | 15 | 65 | 40 | 32 | 17 | 30 | 266 | |
| VV.39111 | VPA-10-95-G1/4-M | G1/4 | 6 | M20 | 190 | 8 | 15 | 95 | 40 | 32 | 17 | 30 | 295 | |
| VV.39113 | VPA-11-28-M12-M | M12 | 6 | M20 | 124 | 9 | 15 | 28 | 40 | 32 | 17 | 30 | 223 | |
| VV.39115 | VPA-11-65-M12-M | M12 | 6 | M20 | 161 | 9 | 15 | 65 | 40 | 32 | 17 | 30 | 264 | |
| VV.39117 | VPA-11-95-M12-M | M12 | 6 | M20 | 191 | 9 | 15 | 95 | 40 | 32 | 17 | 30 | 293 | |
| VV.39119 | VPA-12-28-G3/8-M | G3/8 | 6 | M20 | 125 | 10 | 15 | 28 | 40 | 32 | 17 | 30 | 237 | |
| VV.39121 | VPA-12-65-G3/8-M | G3/8 | 6 | M20 | 162 | 10 | 15 | 65 | 40 | 32 | 17 | 30 | 274 | |
| VV.39123 | VPA-12-95-G3/8-M | G3/8 | 6 | M20 | 192 | 10 | 15 | 95 | 40 | 32 | 17 | 30 | 303 |
Основные характеристики
Материал
Латунный стержень.
Пружина из нержавеющей стали.
Нарезная муфта и шестигранные гайки из стали AVP.
Пневмофитинг из синего анодированного алюминия.
Стандартные исполнения
- VPA-F: соединение с внутренней резьбой и прямым быстродействующим фитингом.
- VPA-F-L: соединение с внутренней резьбой и L-образным быстродействующим фитингом.
- VPA-M: соединение с внешней резьбой и прямым быстродействующим фитингом.
- VPA-M-L: соединение с внешней резьбой и L-образным быстродействующим фитингом.
Общая информация
Особенности
Крепления для вакуумных присосок VPA состоят из:
- латунного стержня для крепления вакуумной присоски;
- стальной нарезной муфты с двумя шестигранными гайками для быстрого соединения крепления вакуумной присоски с автоматическим устройством;
- пружины для смягчения воздействия вакуумной присоски и одновременного поддержания постоянного давления с удерживаемым грузом;
- быстродействующего фитинга для соединения с вакуумной трубкой.
Эффективный ход пружины зависит от длины (l3) стержня, в частности:
- 16 мм для длины 28 мм;
- 49 мм для длины 65 мм;
- 74 мм для длины 95 мм.
Совместимы с пластмассовым шлангом диаметром 6x8.
