Серия VPG

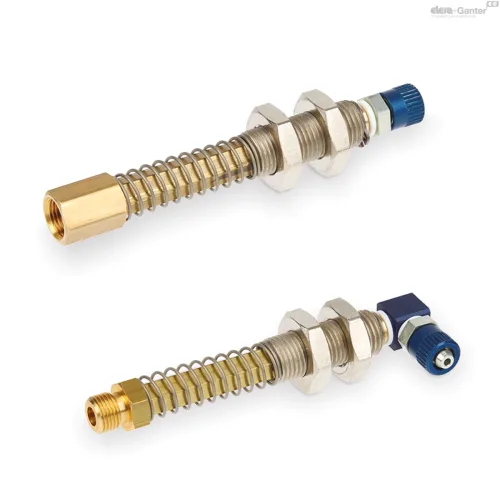

VPG-M
Антиротационные пружинные крепления для вакуумных мини-присосок
Резьбовое соединение c внутренней или внешней резьбой, из стали, алюминия и латуни
Соединение с внешней резьбой, прямым быстродействующим фитингом
Исполнения серии VPG
VPG-F
Антиротационные пружинные крепления для вакуумных мини-присосок
Резьбовое соединение c внутренней или внешней резьбой, из стали, алюминия и латуни
VPG-F-L
Антиротационные пружинные крепления для вакуумных мини-присосок
Резьбовое соединение c внутренней или внешней резьбой, из стали, алюминия и латуни
VPG-F-T
Антиротационные пружинные крепления для вакуумных мини-присосок
Резьбовое соединение c внутренней или внешней резьбой, из стали, алюминия и латуни
VPG-M
Антиротационные пружинные крепления для вакуумных мини-присосок
Резьбовое соединение c внутренней или внешней резьбой, из стали, алюминия и латуни
VPG-M-L
Антиротационные пружинные крепления для вакуумных мини-присосок
Резьбовое соединение c внутренней или внешней резьбой, из стали, алюминия и латуни
VPG-M-T
Антиротационные пружинные крепления для вакуумных мини-присосок
Резьбовое соединение c внутренней или внешней резьбой, из стали, алюминия и латуни
Изображения

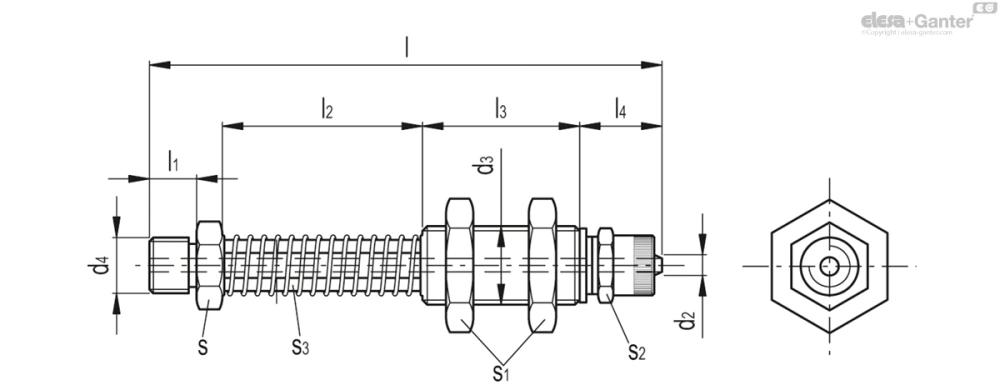

Схемы
VPG-M
Таблица моделей — Антиротационные пружинные крепления для вакуумных мини-присосок
| Артикул | Описание | d2* | d3 | d4 | l | l1 | l2 | l3 | l4 | s | s1 | s2 | s3 | Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VV.45504 | VPG-95-38-G1/8-M | 4 | M12x1.25 | G1/8 | 96 | 8 | 35.5 | 30 | 17.5 | 12 | 19 | 10 | 8 | 60 |
Основные характеристики
Материал
Латунный стержень.
Пружина из нержавеющей стали.
Нарезная муфта из стали AVP, шестигранные гайки из оцинкованной латуни.
Пневмофитинг из синего анодированного алюминия и стали AVP.
Стандартное исполнение
- VPG-F: соединение с внутренней резьбой и прямым быстродействующим фитингом.
- VPG-F-L: соединение с внутренней резьбой и L-образным быстродействующим фитингом.
- VPG-F-T: с соединением с внутренней резьбой и Т-образным быстродействующим фитингом.
- VPG-M: соединение с внешней резьбой и прямым быстродействующим фитингом.
- VPG-M-L: соединение с внешней резьбой и L-образным быстродействующим фитингом.
- VPG-M-T: с соединением с внешней резьбой и Т-образным быстродействующим фитингом.
Общая информация
Особенности
Крепления для вакуумных присосок VPG состоят из:
- латунного стержня шестиугольного поперечного сечения для крепления вакуумной присоски. Это предупреждает вращение стержня и закрепленной на нем вакуумной присоски по оси;
- стальной нарезной муфты с двумя шестигранными гайками для регулировки по высоте и монтажа на автоматических устройствах;
- пружины для смягчения воздействия вакуумной присоски и одновременного поддержания постоянного давления с удерживаемым грузом;
- быстродействующего фитинга для соединения с вакуумной трубкой.
Подходят для вакуумных присосок с опорой диаметром от 10 мм до 60 мм и овальных присосок.
Эффективный ход пружины по отношению к длине l2 составляет 25,5 мм.
Совместимы с пластмассовой трубкой диаметром 4x6.
