Серия VPC
VPC-M
Антиротационные пружинные крепления для вакуумных присосок
Резьбовое соединение c внутренней резьбой, нержавеющая сталь, алюминий и латунь
Прямое соединение с внешней резьбой
Исполнения серии VPC
Изображения

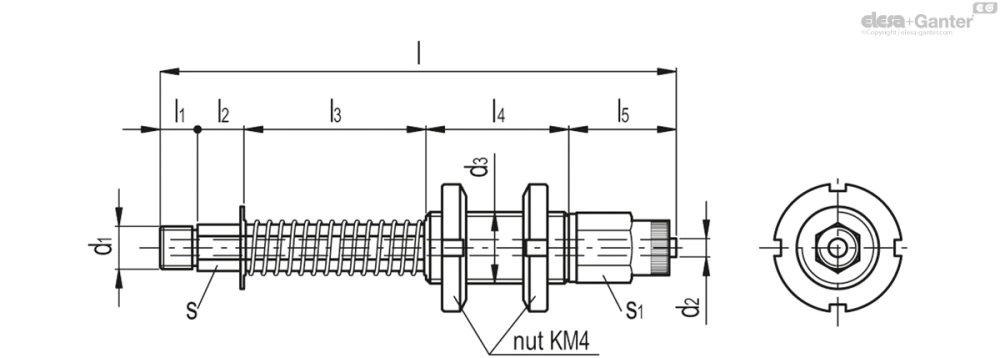

Схемы
VPC-M
Таблица моделей — Антиротационные пружинные крепления для вакуумных присосок
| Артикул | Описание |
|
|
|
|
|
|
|
l4 |
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VV.41002 | VPC-55-90-G1/4-M | G1/4 | 6 | M25x1.5 | 144 | 15 | - | 55 | 40 | 34 | 22 | 16 | 314 | |
| VV.41003 | VPC-55-91-G3/8-M | G3/8 | 6 | M25x1.5 | 144 | 15 | - | 55 | 40 | 34 | 22 | 16 | 320 | |
| VV.41005 | VPC-55-92-G3/8-M | G3/8 | 9 | M25x1.5 | 150 | 15 | - | 55 | 40 | 40 | 22 | 16 | 330 | |
| VV.41101 | VPC-95-28-M12-M | M12 | 6 | M20x1 | 125 | 10 | 15 | 28 | 40 | 32 | 13 | 17 | 180 | |
| VV.41105 | VPC-95-65-M12-M | M12 | 6 | M20x1 | 162 | 10 | 15 | 65 | 40 | 32 | 13 | 17 | 225 | |
| VV.41110 | VPC-95-95-M12-M | M12 | 6 | M20x1 | 192 | 10 | 15 | 95 | 40 | 32 | 13 | 17 | 246 | |
| VV.41102 | VPC-95-28-G1/4-M | G1/4 | 6 | M20x1 | 125 | 10 | 15 | 28 | 40 | 32 | 13 | 17 | 181 | |
| VV.41106 | VPC-95-65-G1/4-M | G1/4 | 6 | M20x1 | 162 | 10 | 15 | 65 | 40 | 32 | 13 | 17 | 226 | |
| VV.41111 | VPC-95-95-G1/4-M | G1/4 | 6 | M20x1 | 192 | 10 | 15 | 95 | 40 | 32 | 13 | 17 | 247 |
Основные характеристики
Материал
Стержень из латуни или нержавеющей стали.
Пружина из нержавеющей стали.
Нарезная муфта и кольцевые гайки из латуни или стали AVP.
Пневмофитинг из синего анодированного алюминия.
Стандартные исполнения
- VPC-M: с прямым соединением с внешней резьбой.
- VPC-M-L: с L-образным соединением с внешней резьбой.
Общая информация
Особенности и области применения
Крепления для вакуумных присосок VPC состоят из:
- латунного стержня с шестигранной секцией для крепления вакуумной присоски. Это предупреждает вращение стержня и закрепленной на нем вакуумной присоски по оси;
- стальной или латунной нарезной муфты с двумя зажимными кольцевыми гайками для быстрого соединения крепления вакуумной присоски с автоматическим устройством;
- пружины для смягчения воздействия вакуумной присоски и одновременного поддержания постоянного давления с удерживаемым грузом;
- быстродействующего фитинга для соединения с вакуумной трубкой.
Подходит для вакуумных присосок диаметром от 45 мм до 110 мм.
Эффективный ход пружины зависит от длины (l3) стержня, в частности:
- 16 мм для длины 28 мм;
- 49 мм для длины 65 мм;
- 74 мм для длины 95 мм.
Совместимы с пластмассовым шлангом диаметром 6x8.
Вопрос о продукции
Спросите о серии VPC-M — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
Эти изделия так же могут вас заинтересовать
VPA-F
Крепления вакуумных присосок
Резьбовое соединение c внутренней или внешней резьбой, из стали, алюминия и латуни
Соединение с внутренней резьбой, специальный быстрый монтаж
VPA-F-L
Крепления вакуумных присосок
Резьбовое соединение c внутренней или внешней резьбой, из стали, алюминия и латуни
Соединение с внутренней резьбой, быстроразъемный L-образный монтаж
VPA-M
Крепления вакуумных присосок
Резьбовое соединение c внутренней или внешней резьбой, из стали, алюминия и латуни
Соединение с внешней резьбой, прямым быстродействующим фитингом
VPA-M-L
Крепления вакуумных присосок
Резьбовое соединение c внутренней или внешней резьбой, из стали, алюминия и латуни
Соединение с внешней резьбой, L-образным быстродействующим фитингом

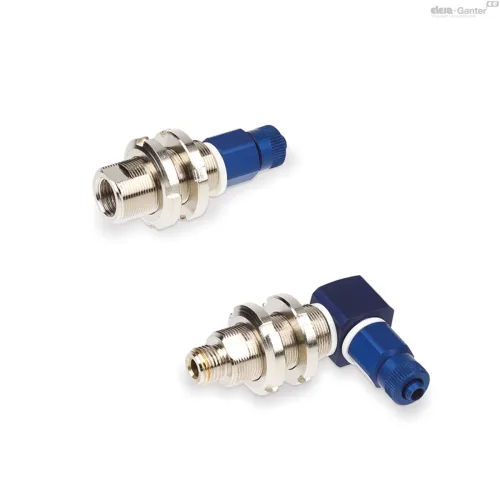

VPB-F
