Серия VCT-B-LP
69544-C9
VCT.32 B-M6-LP-C9
Лепестковые поворотные ручки
с удерживающей цепочкой из технополимера
Цена и наличие — по запросу: корзина формирует заявку.
Изображения

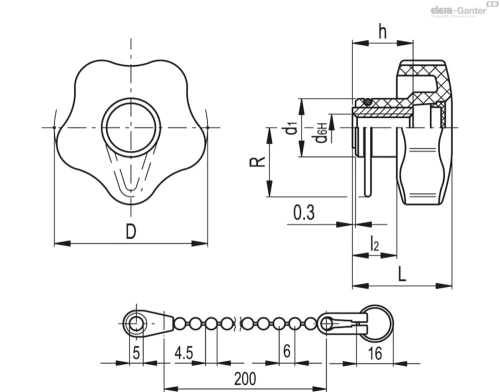

Схемы
69544-C9
Технические характеристики — Лепестковые поворотные ручки
- D
- 32
- d6H
- M6
- L
- 23
- d1
- 15
- l2
- 10
- h
- 12
- R
- 21
- C#[Nm]
- 10
- Weight (in g)
- 17
- Вес (г)
- 17
Основные характеристики
Материал
Высокоэластичный технополимер на основе полипропилена (PP), чёрный цвет, матовая отделка.
Центральный колпачок из технополимера, черный цвет, матовая поверхность. Не устанавливается на ручки модели VCT.25.
Фиксатор из эластичного технополимера на основе ацеталя (POM), черный цвет.
Удерживающая цепочка
Цепь с шариковыми звеньями и фиксаторами из технополимера на основе полиацеталя (POM), черный цвет.
Двойное кольцо из вороненой нержавеющей стали (обработка поверхности по технологии NERINOX).
Фиксатор крепится к поверхности саморезом ø 4,8 мм (стандарт UNI EN ISO 7050), либо винтом с потайной головкой M5 (стандарт UNI EN ISO 10642).
Стандартное исполнение
- VCT-B-LP: втулка из латуни со сквозным резьбовым отверстием.
- VCT-B-LP: резьбовая шпилька из оцинкованной стали с фаской на торце, стандарт UNI 947: ISO 4753 (см. Технические данные).
Общая информация
Особенности и области применения
Эластичный фиксатор, закрепленный в кольцевом пазу ручки, не препятствует ее свободному вращению. Фиксатор крепится к цепи двойным кольцом.
Вариант исполнения для случаев, когда необходимо исключить потерю ручки.
Другие исполнения
Специальные исполнения доступны по запросу
- Цепи различной длины.
- Ручка с удерживающим тросиком CV-T из полиэтилена чёрного цвета.
- Ручка с тросиком из нержавеющей стали GN 111, GN 111.2 и GN 111.4.
