Серия VC.692-SST-p-SV

VC.692-SST-p-SV

Лепестковые ручки с упорной накладкой фиксации

Технополимер

Лепестковые ручки с упорной накладкой фиксации

__logo__ELE_OD__ INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Технополимер на основе полиацеталя Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Изображения

VC.692-SST-p-SV — Лепестковые ручки с упорной накладкой фиксации

Схемы

Схема VC.692-SST-p-SV Схема VC.692-SST-p-SV

VC.692-SST-p-SV

Таблица моделей — Лепестковые ручки с упорной накладкой фиксации

Артикул Описание
В корзину
164001 VC.692/25 SST-p-M6x25-SV15 25 M6 20 12 15 4.5 25 10 3.5 7.5 5 16
164003 VC.692/25 SST-p-M6x35-SV15 25 M6 20 12 15 4.5 35 10 3.5 7.5 5 18
164005 VC.692/25 SST-p-M6x45-SV15 25 M6 20 12 15 4.5 45 10 3.5 7.5 5 19
164011 VC.692/25-SST-p-M6x25-SV18 25 M6 20 12 18 4.5 25 10 4 9 6 20
164013 VC.692/25-SST-p-M6x35-SV18 25 M6 20 12 18 4.5 35 10 4 9 6 21
164015 VC.692/25-SST-p-M6x45-SV18 25 M6 20 12 18 4.5 45 10 4 9 6 23
164021 VC.692/25-SST-p-M6x25-SV21 25 M6 20 12 21 4.5 25 10 5 10 6 20
164023 VC.692/25-SST-p-M6x35-SV21 25 M6 20 12 21 4.5 35 10 5 10 6 22
164025 VC.692/25-SST-p-M6x45-SV21 25 M6 20 12 21 4.5 45 10 5 10 6 24
164101 VC.692/32 SST-p-M6x25-SV15 32 M6 22.5 14 15 4.5 25 12.5 3.5 7.5 5 20
164103 VC.692/32 SST-p-M6x35-SV15 32 M6 22.5 14 15 4.5 35 12.5 3.5 7.5 5 21
164105 VC.692/32 SST-p-M6x45-SV15 32 M6 22.5 14 15 4.5 45 12.5 3.5 7.5 5 21
164081 VC.692/32-SST-p-M6x25-SV18 32 M6 22.5 14 18 4.5 25 12.5 4 9 6 20
164083 VC.692/32-SST-p-M6x35-SV18 32 M6 22.5 14 18 4.5 35 12.5 4 9 6 21
164085 VC.692/32-SST-p-M6x45-SV18 32 M6 22.5 14 18 4.5 45 12.5 4 9 6 21
164091 VC.692/32-SST-p-M6x25-SV21 32 M6 22.5 14 21 4.5 25 12.5 5 10 6 21
164093 VC.692/32-SST-p-M6x35-SV21 32 M6 22.5 14 21 4.5 35 12.5 5 10 6 22
164095 VC.692/32-SST-p-M6x45-SV21 32 M6 22.5 14 21 4.5 45 12.5 5 10 6 22
164111 VC.692/32-SST-p-M8x30-SV18 32 M8 22.5 14 18 6 30 12.5 4 9 6 34
164113 VC.692/32-SST-p-M8x40-SV18 32 M8 22.5 14 18 6 40 12.5 4 9 6 37
164115 VC.692/32-SST-p-M8x50-SV18 32 M8 22.5 14 18 6 50 12.5 4 9 6 32
164121 VC.692/32-SST-p-M8x30-SV21 32 M8 22.5 14 21 6 30 12.5 5 10 6 35
164123 VC.692/32-SST-p-M8x40-SV21 32 M8 22.5 14 21 6 40 12.5 5 10 6 38
164125 VC.692/32-SST-p-M8x50-SV21 32 M8 22.5 14 21 6 50 12.5 5 10 6 33
164131 VC.692/32-SST-p-M8x30-SV25 32 M8 22.5 14 25 6 30 12.5 5.5 10.5 6 35
164133 VC.692/32-SST-p-M8x40-SV25 32 M8 22.5 14 25 6 40 12.5 5.5 10.5 6 38
164135 VC.692/32-SST-p-M8x50-SV25 32 M8 22.5 14 25 6 50 12.5 5.5 10.5 6 33
164141 VC.692/32-SST-p-M8x30-SV32 32 M8 22.5 14 32 6 30 12.5 6 11 6 36
164143 VC.692/32-SST-p-M8x40-SV32 32 M8 22.5 14 32 6 40 12.5 6 11 6 39
164145 VC.692/32-SST-p-M8x50-SV32 32 M8 22.5 14 32 6 50 12.5 6 11 6 34
164151 VC.692/32-SST-p-M8x30-SV40 32 M8 22.5 14 40 6 30 12.5 8 13 6 36
164153 VC.692/32-SST-p-M8x40-SV40 32 M8 22.5 14 40 6 40 12.5 8 13 6 39
164155 VC.692/32-SST-p-M8x50-SV40 32 M8 22.5 14 40 6 50 12.5 8 13 6 34
164201 VC.692/40-SST-p-M8x30-SV18 40 M8 26 15 18 6 30 14 4 9 6 35
164203 VC.692/40-SST-p-M8x40-SV18 40 M8 26 15 18 6 40 14 4 9 6 38
164205 VC.692/40-SST-p-M8x50-SV18 40 M8 26 15 18 6 50 14 4 9 6 38
164211 VC.692/40-SST-p-M8x30-SV21 40 M8 26 15 21 6 30 14 5 10 6 36
164213 VC.692/40-SST-p-M8x40-SV21 40 M8 26 15 21 6 40 14 5 10 6 39
164215 VC.692/40-SST-p-M8x50-SV21 40 M8 26 15 21 6 50 14 5 10 6 39
164221 VC.692/40-SST-p-M8x30-SV25 40 M8 26 15 25 6 30 14 5.5 10.5 6 36
164223 VC.692/40-SST-p-M8x40-SV25 40 M8 26 15 25 6 40 14 5.5 10.5 6 39
164225 VC.692/40-SST-p-M8x50-SV25 40 M8 26 15 25 6 50 14 5.5 10.5 6 39
164231 VC.692/40-SST-p-M8x30-SV32 40 M8 26 15 32 6 30 14 6 11 6 37
164233 VC.692/40-SST-p-M8x40-SV32 40 M8 26 15 32 6 40 14 6 11 6 40
164235 VC.692/40-SST-p-M8x50-SV32 40 M8 26 15 32 6 50 14 6 11 6 40
164241 VC.692/40-SST-p-M8x30-SV40 40 M8 26 15 40 6 30 14 8 13 6 37
164243 VC.692/40-SST-p-M8x40-SV40 40 M8 26 15 40 6 40 14 8 13 6 40
164245 VC.692/40-SST-p-M8x50-SV40 40 M8 26 15 40 6 50 14 8 13 6 40
164251 VC.692/40 SST-p-M10x35-SV21 40 M10 26 15 21 8 35 14 4 10 7.5 46
164253 VC.692/40 SST-p-M10x45-SV21 40 M10 26 15 21 8 45 14 4 10 7.5 52
164255 VC.692/40 SST-p-M10x55-SV21 40 M10 26 15 21 8 55 14 4 10 7.5 56
164261 VC.692/40 SST-p-M10x35-SV25 40 M10 26 15 25 8 35 14 4.5 10.5 7.5 46
164263 VC.692/40 SST-p-M10x45-SV25 40 M10 26 15 25 8 45 14 4.5 10.5 7.5 52
164265 VC.692/40 SST-p-M10x55-SV25 40 M10 26 15 25 8 55 14 4.5 10.5 7.5 56
164271 VC.692/40 SST-p-M10x35-SV32 40 M10 26 15 32 8 35 14 5 11 7.5 50
164273 VC.692/40 SST-p-M10x45-SV32 40 M10 26 15 32 8 45 14 5 11 7.5 56
164275 VC.692/40 SST-p-M10x55-SV32 40 M10 26 15 32 8 55 14 5 11 7.5 60
164281 VC.692/40 SST-p-M10x35-SV40 40 M10 26 15 40 8 35 14 7 13 7.5 50
164283 VC.692/40 SST-p-M10x45-SV40 40 M10 26 15 40 8 45 14 7 13 7.5 56
164285 VC.692/40 SST-p-M10x55-SV40 40 M10 26 15 40 8 55 14 7 13 7.5 60
164301 VC.692/50-SST-p-M10x35-SV21 50 M10 31 18 21 8 35 17 4 10 7.5 62
164303 VC.692/50-SST-p-M10x45-SV21 50 M10 31 18 21 8 45 17 4 10 7.5 68
164305 VC.692/50-SST-p-M10x55-SV21 50 M10 31 18 21 8 55 17 4 10 7.5 72
164311 VC.692/50-SST-p-M10x35-SV25 50 M10 31 18 25 8 35 17 4.5 10.5 7.5 62
164313 VC.692/50-SST-p-M10x45-SV25 50 M10 31 18 25 8 45 17 4.5 10.5 7.5 68
164315 VC.692/50-SST-p-M10x55-SV25 50 M10 31 18 25 8 55 17 4.5 10.5 7.5 72
164321 VC.692/50-SST-p-M10x35-SV32 50 M10 31 18 32 8 35 17 5 11 7.5 66
164323 VC.692/50-SST-p-M10x45-SV32 50 M10 31 18 32 8 45 17 5 11 7.5 72
164325 VC.692/50-SST-p-M10x55-SV32 50 M10 31 18 32 8 55 17 5 11 7.5 76
164331 VC.692/50-SST-p-M10x35-SV40 50 M10 31 18 40 8 35 17 7 13 7.5 66
164333 VC.692/50-SST-p-M10x45-SV40 50 M10 31 18 40 8 45 17 7 13 7.5 72
164335 VC.692/50-SST-p-M10x55-SV40 50 M10 31 18 40 8 55 17 7 13 7.5 76
164401 VC.692/60-SST-p-M12x40-SV21 60 M12 36.5 21 21 10 40 21 3.5 10 8.5 170
164403 VC.692/60-SST-p-M12x60-SV21 60 M12 36.5 21 21 10 60 21 3.5 10 8.5 180
164411 VC.692/60-SST-p-M12x40-SV25 60 M12 36.5 21 25 10 40 21 3.5 10.5 8.5 170
164413 VC.692/60-SST-p-M12x60-SV25 60 M12 36.5 21 25 10 60 21 3.5 10.5 8.5 180
164421 VC.692/60-SST-p-M12x40-SV32 60 M12 36.5 21 32 10 40 21 4 11 8.5 170
164423 VC.692/60-SST-p-M12x60-SV32 60 M12 36.5 21 32 10 60 21 4 11 8.5 180
164431 VC.692/60-SST-p-M12x40-SV40 60 M12 36.5 21 40 10 40 21 6 13 8.5 170
164433 VC.692/60-SST-p-M12x60-SV40 60 M12 36.5 21 40 10 60 21 6 13 8.5 180
3D-модель Технические данные (PDF)

Основные характеристики

Материал

  • Ручка из технополимера на основе полиамида (PA), армированного стекловолокном, чёрный цвет, матовая отделка.
  • Шпилька из нержавеющей стали AISI 303, сферический торец.
  • Упорная накладка из технополимера на основе ацетальной смолы (POM), чёрный цвет, матовая отделка, поставляется в разобранном виде.

Общая информация

Особенности и области применения

Ручки VC.692-SST-p-SV обеспечивают прочную фиксацию компонента и благодаря упорной накладке предотвращают непосредственное соприкосновение шпильки с фиксируемой поверхностью.

Втулка из нержавеющей стали AISI 303 предназначена для применения в условиях, где требуются устойчивые к коррозии материалы.

ACC_VC_692_SV_RU

Вопрос о продукции

Спросите о серии VC.692-SST-p-SV — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

CA.VCT — Крышки

CA.VCT

Крышки

для șiи VCT., VCRT., VCHT. и VTT-C, технополимер

Крышки
CSF — Шариковый ключ для VLS

CSF

Шариковый ключ для VLS

Технополимер и нержавеющая сталь

Шариковый ключ для VLS
DIN 6335-AL — Ручки

DIN 6335-AL

Ручки

Чугун / оцинкованный / нержавеющая сталь / алюминий

Алюминий
DIN 6335-GG — Ручки

DIN 6335-GG

Ручки

Чугун / оцинкованный / нержавеющая сталь / алюминий

Чугун
DIN 6335-GG-ZB — Ручки

DIN 6335-GG-ZB

Ручки

Чугун / оцинкованный / нержавеющая сталь / алюминий

Чугун, Оцинкованный, синий пассивированный
DIN 6335-NI — Ручки

DIN 6335-NI

Ручки

Чугун / оцинкованный / нержавеющая сталь / алюминий

Нержавеющая сталь
DIN 6336-AL — Лепестковые ручки

DIN 6336-AL

Лепестковые ручки

Чугун / нержавеющая сталь / алюминий

Алюминий
DIN 6336-GG — Лепестковые ручки

DIN 6336-GG

Лепестковые ручки

Чугун / нержавеющая сталь / алюминий

Чугун

Артикул модели

VC.692-SST-p-SV — Лепестковые ручки с упорной накладкой фиксации

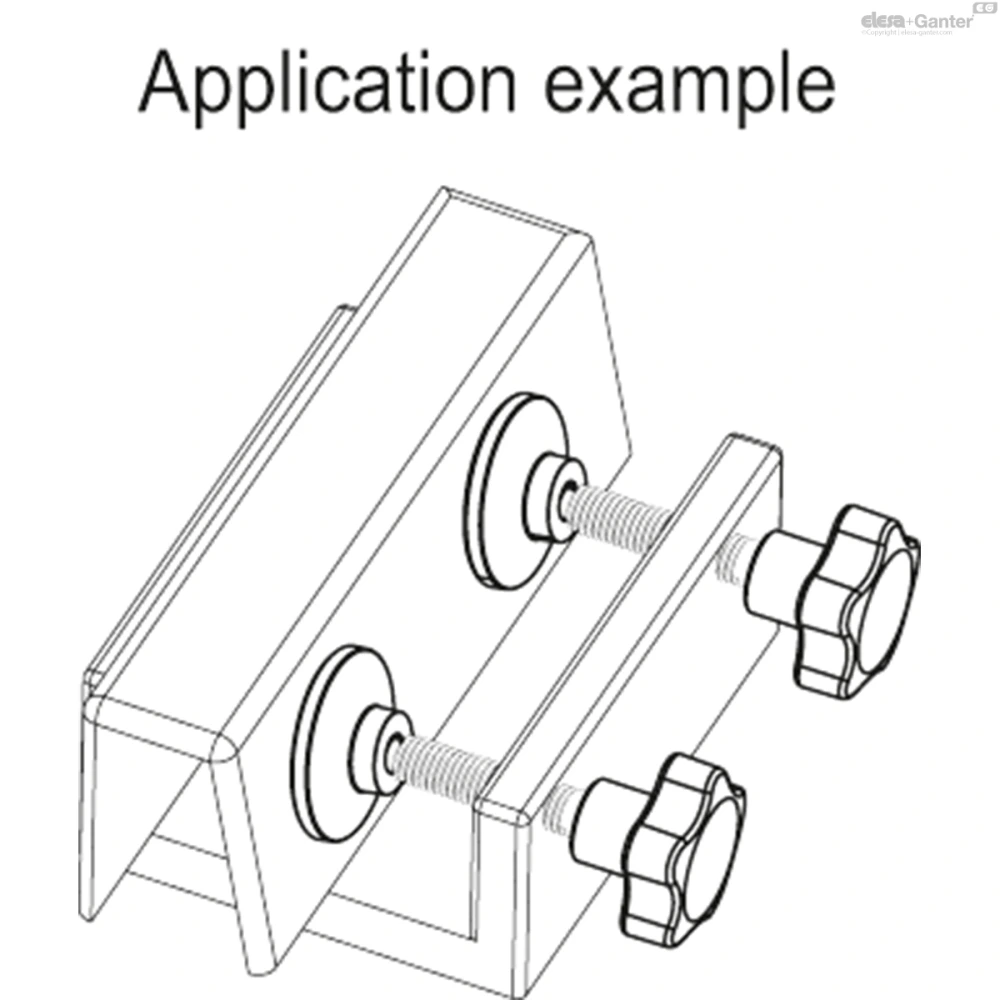

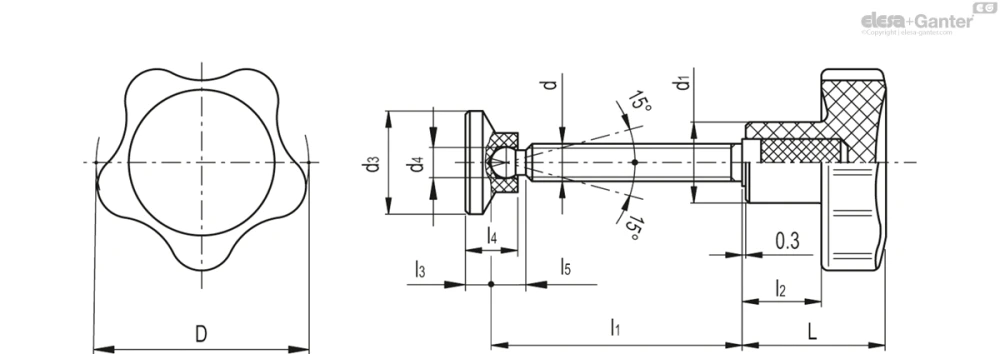

Чертёж VC.692-SST-p-SV Чертёж VC.692-SST-p-SV
