Серия TSR.
TSR.
Маслосливные пробки
Технополимер, темп. до 100 °C
Маслосливные пробки
Изображения

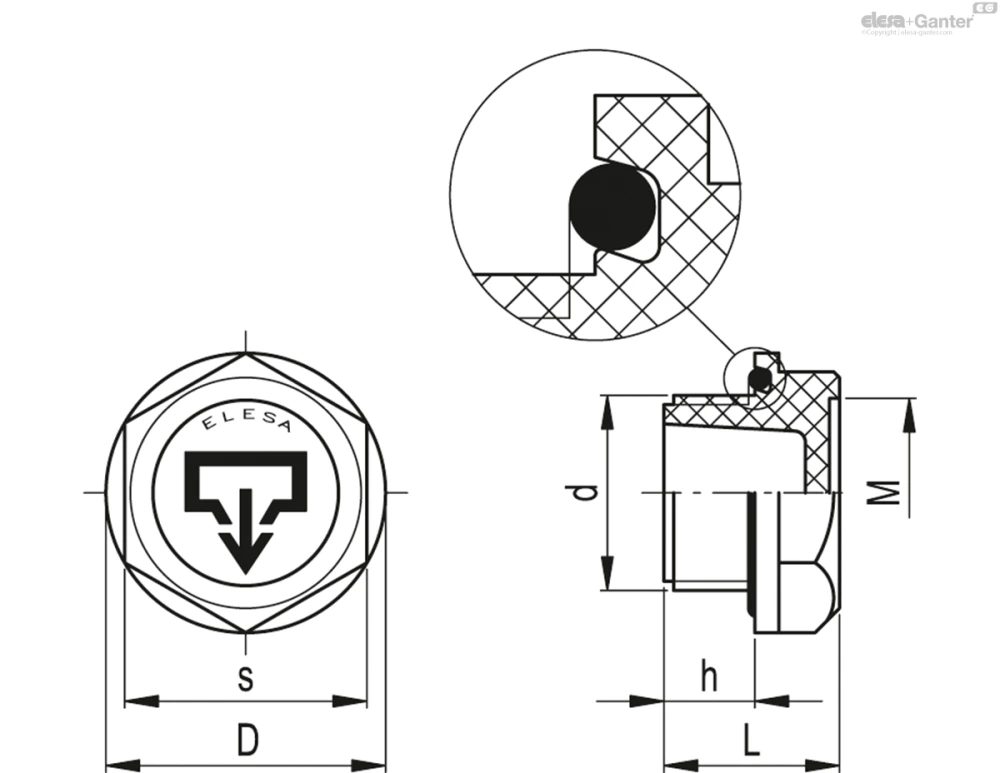

Схемы
TSR.
Таблица моделей — Маслосливные пробки
| Артикул | Описание |
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| 158885 | TSR.14x1.5 | M14x1.5 | 9 | 19 | 22 | 17 | 15 | 23 | |
| 158886 | TSR.16x1.5 | M16x1.5 | 10 | 22 | 25.5 | 18 | 17 | 6 | |
| 158887 | TSR.20x1.5 | M20x1.5 | 11 | 27 | 32 | 20 | 20.5 | 12 | |
| 158888 | TSR.26x1.5 | M26x1.5 | 12 | 32 | 37 | 22 | 25 | 16 | |
| 158889 | TSR.27x1.5 | M27x1.5 | 12 | 32 | 37 | 22 | 25 | 18 | |
| 158890 | TSR.33x1.5 | M33x1.5 | 13 | 38 | 44 | 23 | 31 | 23 | |
| 158891 | TSR.40x1.5 | M40x1.5 | 14 | 46 | 53.5 | 26 | 38 | 32 | |
| 158892 | TSR.42x2 | M42x2 | 15 | 46 | 53.5 | 26 | 38 | 50 | |
| 158895 | TSR.1/4 | G 1/4 | 9 | 19 | 22 | 17 | 15 | 5 | |
| 158896 | TSR.3/8 | G 3/8 | 9 | 22 | 25.5 | 18 | 17 | 17 | |
| 158897 | TSR.1/2 | G 1/2 | 11 | 27 | 32 | 20 | 20.5 | 12 | |
| 158898 | TSR.3/4 | G 3/4 | 12 | 32 | 37 | 22 | 25 | 18 | |
| 158899 | TSR.1 | G 1 | 13 | 38 | 44 | 23 | 31 | 23 | |
| 158911 | TSR.1¼ | G1 1/4 | 14 | 46 | 53.5 | 26 | 38 | 32 | |
| 158913 | TSR.1½ | G1 1/2 | 15 | 55 | 63.5 | 28 | 46 | 50 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, красный цвет, аналогично RAL 3000, матовая отделка.
Уплотнительное кольцо
Уплотнительное кольцо из синтетического бутадиен-нитрильного каучука NBR.
В дополнение к обеспечению удержания кольцевого уплотнения место для корпуса обеспечивает оптимальное уплотнение даже при минимальных моментах затяжки.
Максимальная постоянная рабочая температура
100°C.
Графический символ "слив"
Согласно нормам DIN.
Общая информация
Технические данные
Во время лабораторных испытаний, проводимых с минеральным маслом типа CB68 (в соответствии с ISO 3498) при 23 °C в течение ограниченного периода времени, значения сопротивления давлению оказались значительно выше 100 бар.
В любом случае мы предлагаем проверить соответствие продукта типу жидкости, рабочей температуре и типу применения в фактических рабочих условиях.
Аксессуары
Аксессуары по запросу
Маслозаправочные пробки TSR. подходят для алюминиевых монтажных пластин с типом графических символов MH.-.
