Серия TNR.
TNR.
Заглушки
Технополимер, темп. до 100 °C
Заглушки
Изображения

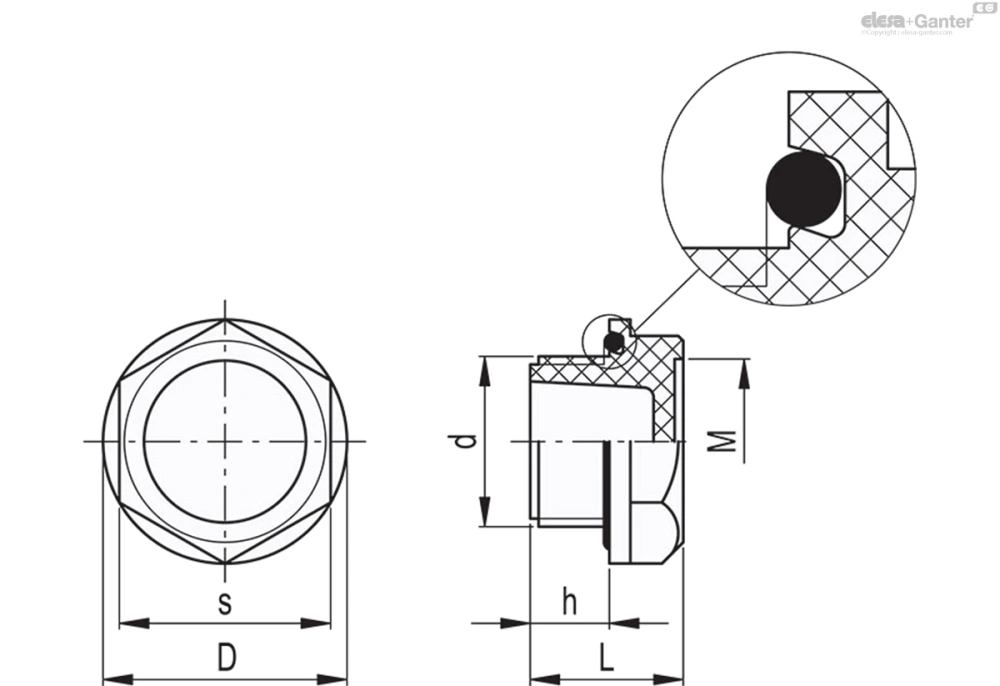

Схемы
TNR.
Таблица моделей — Заглушки
| Артикул | Описание |
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| 158285 | TNR.14x1.5 | M14x1.5 | 9 | 19 | 22 | 17 | 15 | 23 | |
| 158286 | TNR.16x1.5 | M16x1.5 | 10 | 22 | 25.5 | 18 | 17 | 17 | |
| 158287 | TNR.20x1.5 | M20x1.5 | 11 | 27 | 32 | 20 | 20.5 | 11 | |
| 158288 | TNR.26x1.5 | M26x1.5 | 12 | 32 | 37 | 22 | 25 | 18 | |
| 158289 | TNR.27x1.5 | M27x1.5 | 12 | 32 | 37 | 22 | 25 | 18 | |
| 158290 | TNR.33x1.5 | M33x1.5 | 13 | 38 | 44 | 23 | 31 | 24 | |
| 158291 | TNR.40x1.5 | M40x1.5 | 14 | 46 | 53.5 | 26 | 38 | 32 | |
| 158292 | TNR.42x2 | M42x2 | 15 | 46 | 53.5 | 26 | 38 | 50 | |
| 158295 | TNR.1/4 | G 1/4 | 9 | 19 | 22 | 17 | 15 | 5 | |
| 158296 | TNR.3/8 | G 3/8 | 9 | 22 | 25.5 | 18 | 17 | 7 | |
| 158297 | TNR.1/2 | G 1/2 | 11 | 27 | 32 | 20 | 20.5 | 12 | |
| 158298 | TNR.3/4 | G 3/4 | 12 | 32 | 37 | 22 | 25 | 17 | |
| 158299 | TNR.1 | G 1 | 13 | 38 | 44 | 23 | 31 | 23 | |
| 158411 | TNR.1 ¼ | G1 1/4 | 14 | 46 | 53.5 | 26 | 38 | 35 | |
| 158413 | TNR.1 ½ | G1 1/2 | 15 | 55 | 63.5 | 28 | 46 | 53 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, матовая отделка.
Уплотнительное кольцо
Уплотнительное кольцо из синтетического бутадиен-нитрильного каучука NBR.
В дополнение к обеспечению удержания кольцевого уплотнения место для корпуса обеспечивает оптимальное уплотнение даже при минимальных моментах затяжки.
Максимальная постоянная рабочая температура
100°C.
Общая информация
Технические данные
Во время лабораторных испытаний, проводимых с минеральным маслом типа CB68 (в соответствии с ISO 3498) при 23 °C в течение ограниченного периода времени, значения сопротивления давлению оказались значительно выше 100 бар.
В любом случае мы предлагаем проверить соответствие продукта типу жидкости, рабочей температуре и типу применения в фактических рабочих условиях.
Аксессуары
Аксессуары по запросу
Заглушки TNR. подходят для установки алюминиевых пластин с типом графических символов MH.MH--.
Вопрос о продукции
Спросите о серии TNR. — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
