Серия TMB.
TMB.
Магнитные пробки
Алюминий, темп. до 180 °C
Магнитные пробки
Изображения

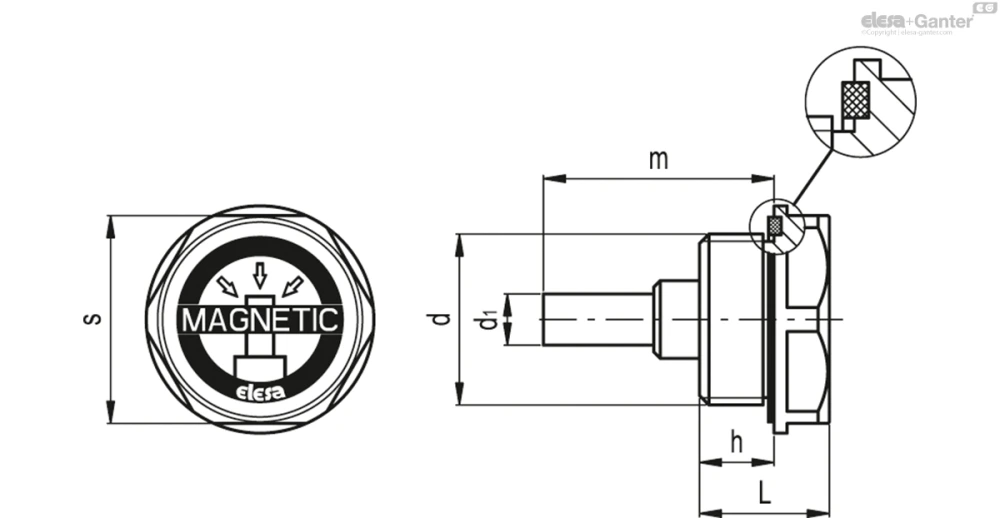

Схемы
TMB.
Таблица моделей — Магнитные пробки
TMB.
| Артикул | Описание |
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| 59701 | TMB.M14x1,5 | M14x1.5 | 9 | 19 | 16.5 | 6 | 30 | 17 | |
| 59703 | TMB.M16x1,5 | M16x1.5 | 9 | 22 | 16.5 | 8 | 31 | 25 | |
| 59705 | TMB.M20x1,5 | M20x1.5 | 11 | 24 | 18.5 | 8 | 34 | 33 | |
| 59707 | TMB.M26x1,5 | M26x1.5 | 11.5 | 32 | 20 | 8 | 35.5 | 50 | |
| 59709 | TMB.M27x1,5 | M27x1.5 | 11.5 | 32 | 20 | 8 | 35.5 | 50 | |
| 59711 | TMB.M33x1,5 | M33x1.5 | 11.5 | 38 | 20 | 8 | 35.5 | 69 | |
| 59713 | TMB.M40x1,5 | M40x1.5 | 13 | 46 | 24 | 8 | 37 | 114 | |
| 59715 | TMB.M42x1,5 | M42x1.5 | 13 | 46 | 24 | 8 | 37 | 114 | |
| 59717 | TMB.M42x2 | M42x2 | 13 | 46 | 24 | 8 | 37 | 114 | |
| 59721 | TMB.1/4 | G 1/4 | 9 | 19 | 16.5 | 6 | 30 | 18 | |
| 59723 | TMB.3/8 | G 3/8 | 9 | 22 | 16.5 | 8 | 31 | 27 | |
| 59725 | TMB.1/2 | G 1/2 | 11 | 24 | 18.5 | 8 | 34 | 32 | |
| 59727 | TMB.3/4 | G 3/4 | 11.5 | 32 | 20 | 8 | 35.5 | 48 | |
| 59729 | TMB.1 | G 1 | 11.5 | 38 | 20.5 | 8 | 35.5 | 69 | |
| 59731 | TMB.1 1/4 | G 1 1/4 | 13 | 46 | 24 | 8 | 37 | 114 | |
| 59733 | TMB.1 1/2 | G 1 1/2 | 13 | 50 | 24 | 8 | 37 | 135 |
TMB-HT
| Артикул | Описание |
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| 59751 | TMB-HT.M14x1,5 | M14x1.5 | 9 | 19 | 16.5 | 6 | 30 | 18 | |
| 59753 | TMB-HT.M16x1,5 | M16x1.5 | 9 | 22 | 16.5 | 8 | 31 | 26 | |
| 59755 | TMB-HT.M20x1,5 | M20x1.5 | 11 | 24 | 18.5 | 8 | 34 | 33 | |
| 59757 | TMB-HT.M26x1,5 | M26x1.5 | 11.5 | 32 | 20 | 8 | 35.5 | 50 | |
| 59759 | TMB-HT.M27x1,5 | M27x1.5 | 11.5 | 32 | 20 | 8 | 35.5 | 50 | |
| 59761 | TMB-HT.M33x1,5 | M33x1.5 | 11.5 | 38 | 20 | 8 | 35.5 | 69 | |
| 59763 | TMB-HT.M40x1,5 | M40x1.5 | 13 | 46 | 24 | 8 | 37 | 114 | |
| 59765 | TMB-HT.M42x1,5 | M42x1.5 | 13 | 46 | 24 | 8 | 37 | 114 | |
| 59767 | TMB-HT.M42x2 | M42x2 | 13 | 46 | 24 | 8 | 37 | 114 | |
| 59771 | TMB-HT.1/4 | G 1/4 | 9 | 19 | 16.5 | 6 | 30 | 18 | |
| 59773 | TMB-HT.3/8 | G 3/8 | 9 | 22 | 16.5 | 8 | 31 | 26 | |
| 59775 | TMB-HT.1/2 | G 1/2 | 11 | 24 | 18.5 | 8 | 34 | 32 | |
| 59777 | TMB-HT.3/4 | G 3/4 | 11.5 | 32 | 20 | 8 | 35.5 | 49 | |
| 59779 | TMB-HT.1 | G 1 | 11.5 | 38 | 20.5 | 8 | 35.5 | 69 | |
| 59781 | TMB-HT.1 1/4 | G 1 1/4 | 13 | 46 | 24 | 8 | 37 | 112 | |
| 59783 | TMB-HT.1 1/2 | G 1 1/2 | 13 | 50 | 24 | 8 | 37 | 137 |
Основные характеристики
Материал
Чёрный анодированный алюминий.
С надписью "MAGNETIC" и графическим символом, нанесёнными лазером.
Постоянный магнитный элемент
(AINiCo) Алюминий-никель-кобальт с высокой силой притяжения для поддержания металлических частиц в масле.
Стандартные исполнения
- TMB: Плоское кольцевое уплотнение из синтетического каучука NBR. Макс. рабочая температура составляет 100°C.
- TMB-HT: Плоское кольцевое уплотнение из синтетического каучука FKM. Макс. рабочая температура составляет 180°C.
Общая информация
Технические данные
Позиционирование кольцевого уплотнения в его корпусе обеспечивает высокий момент затяжки, поэтому заглушка может быть использована даже в герметичных резервуарах.
Вопрос о продукции
Спросите о серии TMB. — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
